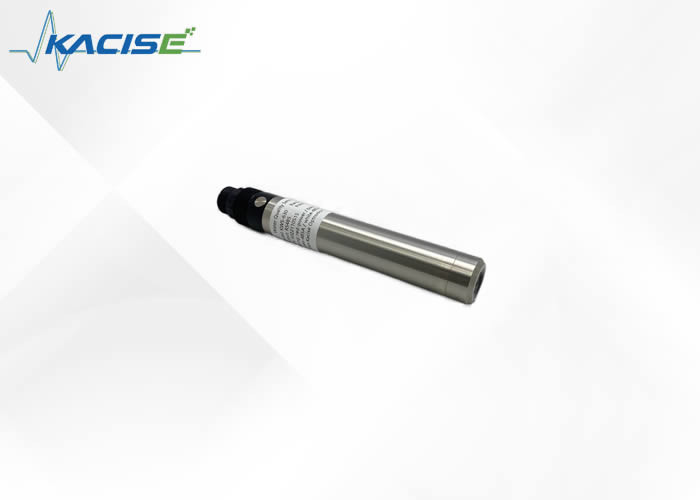

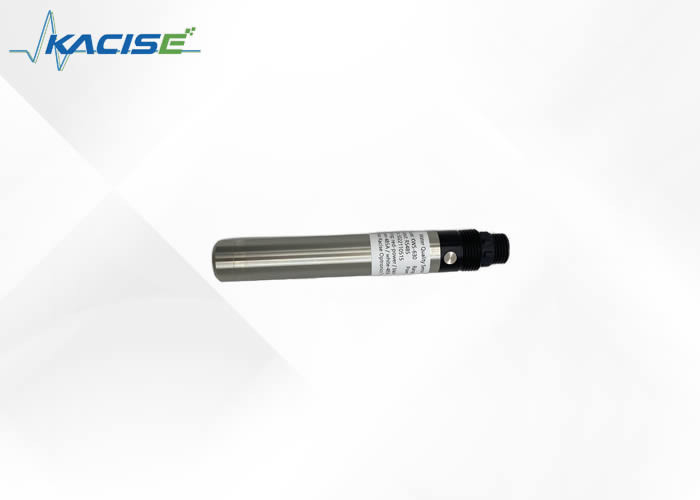

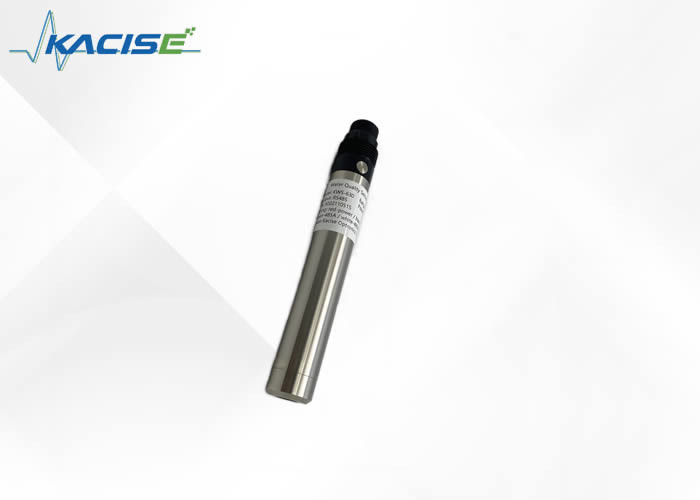

Interfaccia RS485 Sensore di ossigeno disciolto anti-interferenza KFDO601

KFDO601 Fluorescenza in linea Ossigeno disciolto Non è richiesto e non sarà polarizzato elettrolito Nessun consumo di ossigeno

1.Differenza tra le misurazioni polarografiche e fluorescenti dell'ossigeno disciolto

1Metodo di fluorescenza: lo strumento di misura dell'ossigeno disciolto si basa sul principio dell'estinguimento a fluorescenza.Il materiale fluorescente nella parte anteriore del sensore è uno speciale composito di porfirina di platino di una lamina di poliestere che consente alle molecole di gas di passare attraversoLa superficie è rivestita di un materiale nero che blocca la luce per evitare l'interferenza della luce solare e di altre sostanze fluorescenti nell'acqua.

La luce blu illumina il materiale fluorescente e lo fa eccitare ed emettere luce rossa.il tempo e l'intensità della luce rossa eccitata sono inversamente proporzionali alla concentrazione delle molecole di ossigeno. Misurando la differenza di fase tra la luce rossa di eccitazione e la luce di riferimento, e confrontando con il valore di taratura interna, si può calcolare la concentrazione della molecola di ossigeno.Dopo la linearizzazione e la compensazione della temperatura, il valore finale viene emesso.

2: il sensore polarografico è costituito da un anodo argento e da un catodo oro con un anello in basso.può isolare l'elettrodo dall'esterno permettendo al tempo stesso l'ingresso di gasIl fondo del sensore è riempito con una piccola quantità di elettrolita tensioattivo per migliorare l'umidità durante il funzionamento.

Quando viene applicata una tensione di polarizzazione all'elettrodo del sensore polarografico, l'ossigeno penetra nella membrana e reagisce al catodo, generando una corrente.

2. Caratteristica

• Non è necessario alcun elettrolita e non sarà polarizzato.
• Nessun consumo di ossigeno, non influenzato dalla portata.
• Sensore di temperatura integrato, compensazione automatica della temperatura.
• Liberi da interferenze di sostanze chimiche quali solfuri
• Piccola deriva, reazione rapida, misurazione più precisa.
• Lungo ciclo di servizio, minore costo di utilizzo.
• Sostituzione semplice del tappo fluorescente.
• Interfaccia Rs-485, protocollo Modbus/RTU.
• Basso consumo di energia, anti-interferenza.

3Specificativi tecnici

4.Disegno dimensionale

Nota:Il connettore del sensore e' un connettore impermeabile di base M16-5 maschio.

5.Installazione eEelettricoCinnessione

5.1Io...nstall

Il sensore deve essere installato in modo fisso al di sotto del livello del liquido; l'installazione e l'uso devono evitare la collisione o il graffio con la superficie della testa del film fluorescente.La parte della testa del film fluorescente deve evitare di essere attaccata dal sedimento di fondo..Rimuovere il coperchio di gomma al momento dell'uso.

5.2Econnessione elettrica

• Cavo di alimentazione a filo rosso (12 ∼ 24 V)
• Cavo nero (GND)
• Linea blu 485 A
• Linea bianca 485 B

Controllare attentamente la sequenza del cablaggio prima di accenderlo per evitare perdite inutili causate da errori di cablaggio.

Istruzioni per il cablaggio: considerando che i cavi sono stati immersi in acqua (compresa l'acqua di mare) o esposti all'aria per un lungo periodo, tutte le posizioni di cablaggio devono essere impermeabili,e i cavi dovrebbero avere una certa resistenza alla corrosione.

6.Servizi di manutenzione

6.1Servizi di manutenzioneSprogrammazione eMetodologia

6.1.1Servizi di manutenzioneSprogrammazione

Differente dalla tecnologia della sonda dell'ossigeno disciolto del principio elettrochimico,la sonda di ossigeno fluorescente disciolto non consuma ossigeno e non ha bisogno di essere pulita frequentemente (tranne quando viene utilizzata in liquido viscoso).

Nota: la frequenza di manutenzione indicata nella tabella di cui sopra è solo raccomandata e il personale di manutenzione deve pulire il sensore in base all'uso effettivo del sensore; tuttavia,la frequenza di sostituzione del tappo fluorescente è raccomandata una volta all'anno.

6.1.2Servizi di manutenzioneMeod

a) Superficie esterna del sensore: pulire la superficie esterna del sensore con acqua del rubinetto, se vi sono ancora residui di detriti, pulire con un panno morbido bagnato, per qualche sporco ostinato,si può aggiungere un po'di liquido per lavarci la casa all' acqua del rubinetto per pulire.

b) Superficie della testa della pellicola fluorescente: se sulla superficie della testa della pellicola fluorescente c'è sporco, si prega di sciacquare con acqua pulita o pulire delicatamente con un panno morbido.Prestare attenzione all'intensità della pulizia per evitare graffi nell'area di misurazione e pregiudicare la precisione della misurazione.

c) all'interno della testa di pellicola fluorescente: in genere non è necessario pulirla.

• avvitare la testa del film fluorescente;
• Sciacquare la superficie interna della testa del film fluorescente e la finestra ottica del sensore.
• Per lo sporco oleoso, è possibile utilizzare una soluzione detergente per uso domestico;
• Asciugare delicatamente l' acqua con un panno pulito senza flanella e lasciarla asciugare;
• Reinstallare la testa del film fluorescente.

d) Controllare i cavi del sensore: non devono esserci danni alla pelle e alla radice dei cavi;i terminali non devono essere immersi in acqua;quando il sensore è normalmente installato,il cavo non deve essere teso, altrimenti il filo interno del cavo si spezzerà facilmente e il sensore non potrà funzionare normalmente.

e) Controllare se il rivestimento del sensore è danneggiato da corrosione o da altre cause.

f) Conservazione giornaliera della testa di pellicola fluorescente: quando non è in uso, deve essere coperto un coperchio protettivo in gomma con una spugna bagnata per mantenere bagnata la superficie della zona di misura della testa di pellicola fluorescente.Se la superficie dell'area di misura della testa del film fluorescente del sensore è cronicamente asciutta, si verificherà un errore di misura o instabilità dei dati, e deve essere immerso in acqua per 48 ore prima dell'uso.

6.2 Fcon sollecitudineQ.Interrogazioni

6.3 Calibrazione diSassicurare

a) Calibrazione zero

Pesare 5 g di solfito di sodio con una bilancia, aggiungere 95 ml di acqua in una bombola di misurazione da 250 ml, versare l'acqua in un bicchiere, aggiungere il solfito di sodio che è stato pesato,agitare con una barra di vetro, dissolvendo e ottenendo una soluzione di solfito di sodio al 5%, mettendo il sensore in una soluzione, e la taratura del punto zero viene effettuata dopo che la stabilità numerica di tre minuti è stabile.Si rimanda all'appendice delle istruzioni

b) Calibrazione della pendenza

La sonda sensore è collocata in acqua satura di aria e la pendenza è calibrata dopo 3 minuti di stabilità numerica.

c) Preparazione di acqua saturazione: aggiungere acqua fresca distillata al 2% in volume al bagno d'acqua a temperatura costante per far galleggiare la lastra di plastica porosa sulla superficie dell'acqua (cfr. figura sotto).Allo stesso tempo, la pompa ad aria viene utilizzata per aerare l'acqua continuamente per più di 1 ora, interrompere l'aerazione e ottenere acqua satura di aria dopo circa 20 minuti.Mettere il sensore in acqua e calibrare la pendenza dopo che il valore numerico è stabile.

Nota: in via opzionale, la taratura della pendenza può essere eseguita anche in aria satura di acqua.Mettere il sensore in una bottiglia di taratura con una piccola quantità di acqua (la sonda è superiore alla superficie dell'acqua 2-3mm) per garantire che il tappo del film del sensore rimane umido, ma non ha goccioline d'acqua, e la pendenza di taratura viene tarata dopo 3 minuti di stabilità numerica.

6.4 Punguenti perATtenzione

• Evitare l'esposizione al sole sulla superficie interna del tappo fluorescente.
• Per favore, non toccate la pellicola fluorescente con le mani.
• Misurazione e taratura della superficie della pellicola fluorescente per evitare il fissaggio di bolle.
• Evitare l'applicazione diretta di sollecitazioni meccaniche (pressione, graffi, ecc.) sul film fluorescente in uso.
