Luogo di origine: | La Cina |
Marca: | kacise |
Certificazione: | CE |
Numero di modello: | KWS750 |
Quantità di ordine minimo: | 0-100 |
---|---|
Prezzo: | $0-$150 |
Imballaggi particolari: | Pacchetto comune o pacchetto di abitudine |
Tempi di consegna: | 3-10DAYS |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 100 |
Campo di misura: | 0 ~ 14 pH | Risoluzione: | 0,01 pH |
---|---|---|---|
Precisione: | ±0,1 pH | Temperatura di lavoro: | 0~65℃ |
Pressione di esercizio: | <0.2MPa | Compensazione della temperatura: | Compensazione di temperatura automatica (NTC) |
Evidenziare: | Sensore online di protocollo pH di RTU,Sistema di controllo online del montaggio pH di immersione,Dispositivi di sorveglianza di qualità dell'acqua di NTC |
L'elettrodo di vetro di ioni idrogeno e l'elettrodo di riferimento sono stati utilizzati per formare una cellula galvanica. Nel corso di scambio ionico fra gli idrogenioni nel film di vetro e la soluzione misurata, la concentrazione di idrogenioni nella soluzione è stata individuata misurando la differenza di potenziale fra gli elettrodi, in modo da misurare il pH del liquido misurato.

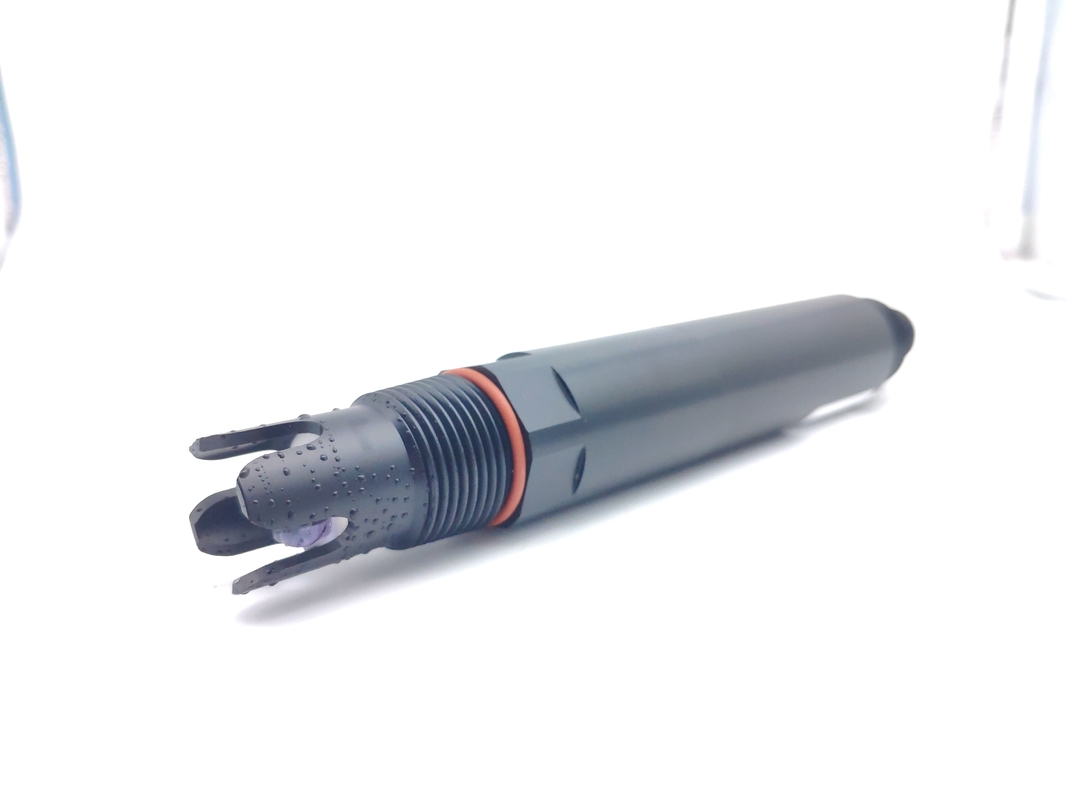

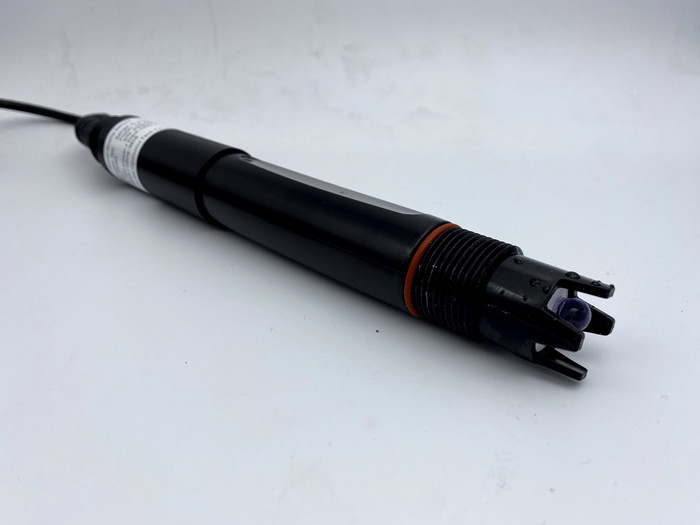

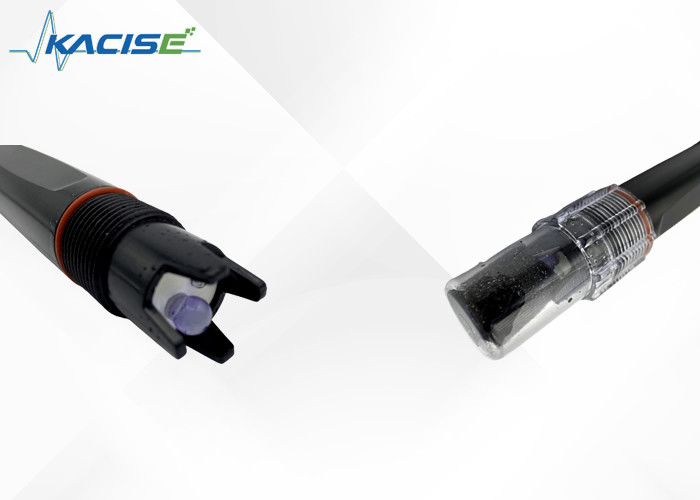

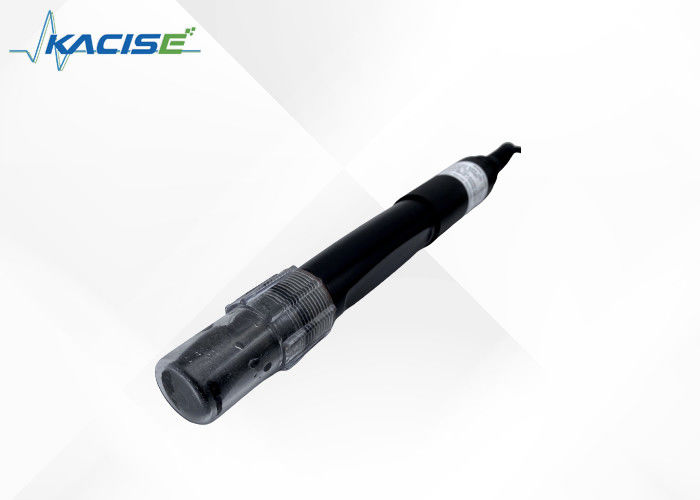

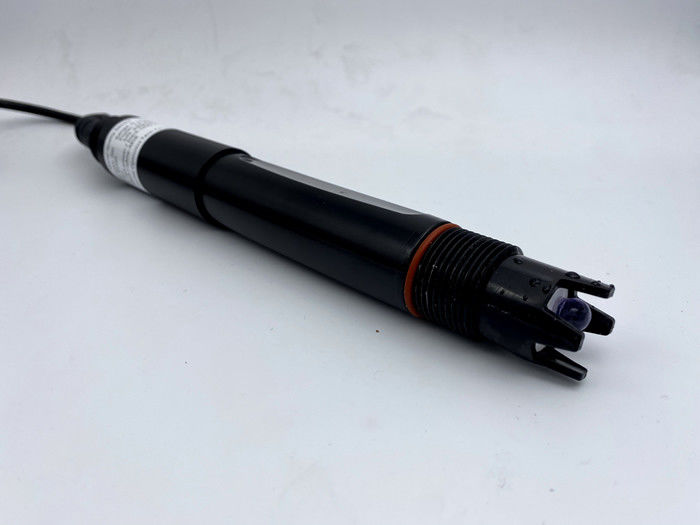

Il sensore di pH, conosciuto comunemente come la sonda di pH, è composto di elettrodo di vetro e di elettrodo di riferimento. L'elettrodo di vetro consiste di una barretta di vetro di sostegno, di un film di vetro, di una soluzione interna di riferimento, di un elettrodo di riferimento interno, di un cappuccio dell'elettrodo e di un cavo. L'elettrodo di riferimento ha un potenziale di elettrodo conosciuto e costante e gli elettrodi del calomelano o dell'argento/cloruro di argento sono comunemente usati. Poiché il pH è collegato con la temperatura, è necessario generalmente da aggiungere un elettrodo della temperatura affinchè la compensazione di temperatura formi un elettrodo composito del tre-palo.
Usato per il monitoraggio ambientale di qualità dell'acqua, acido/alcali/soluzione salina, processo della reazione chimica e processo di produzione industriale, può soddisfare le richieste della misura online di pH della maggior parte delle applicazioni industriali.
2. caratteristiche tecniche
Modello | KWS750 |
Campo di misura | 0~14pH |
Risoluzione | 0.01pH |
Accuratezza | ±0.1pH |
Temperatura di lavoro | 0~65℃ |
Pressione di esercizio | <0.2MPa |
Compensazione di temperatura | Compensazione di temperatura automatica (NTC) |
Alimentazione elettrica | 12~24VDC ±10% |
Uscita del segnale | RS-485 (Modbus/RTU) |
Materiale bagnato | POM |
Montaggio del metodo | Montaggio di immersione, 3/4 di filo del NPT |
Lunghezza di cavo | 5 metri, altre lunghezze possono essere personalizzati |
Calibratura | calibratura Due punti |
Consumo di energia | < 0.3W@12V |
Grado di protezione | IP68 |
Nota: Il connettore del sensore è testa maschio unita impermeabile del centro M16-5.
Nota: Il sensore non dovrebbe essere installato sottosopra o quando essere installato orizzontalmente, almeno ad angolo di 15 gradi o di più.
a) Linea rossa - cavo di alimentazione (12 ~ 24V)
b) Linea nera - terra (terra)
c) Linea blu - 485A
d) linea bianca - 485B
e) cavo nudo - cavo schermato
Dopo che i collegamenti sono completati, dovrebbe essere controllato con attenzione per evitare i collegamenti sbagliati prima della potenza su.
Specificazione del cavo: Considerando che il cavo sia immerso a lungo in acqua (acqua di mare compresa) o sia esposto all'aria, il cavo ha determinata resistenza della corrosione. Il diametro esterno del cavo è Φ6 millimetro e tutte le interfacce sono impermeabili.
Nel misurare il sensore di pH, dovrebbe essere pulito in acqua distillata (o ha deionizzato l'acqua) e la carta da filtro dovrebbe essere usata per assorbire l'umidità per impedire le impurità la presentazione nel liquido da provare. 1/3 del sensore dovrebbe essere inserito nella soluzione da provare.

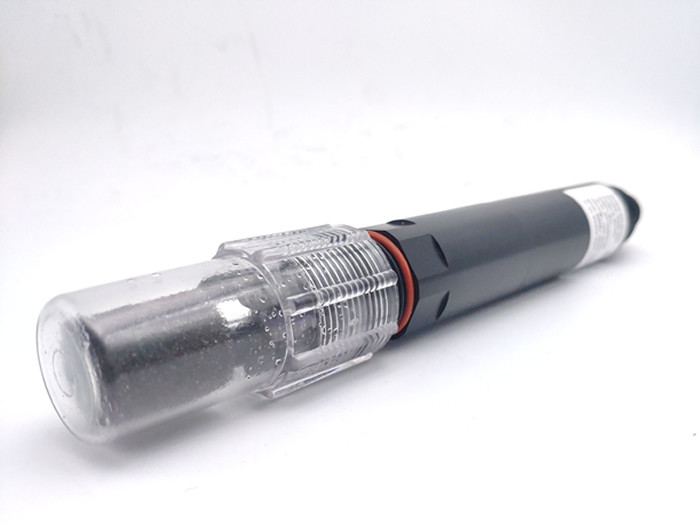

Il sensore dovrebbe essere lavatoe una volta non in uso, inserito in un manicotto con una soluzione del cloruro di potassio di mol/l 3,5, o il sensore ha inserito in un contenitore con una soluzione del cloruro di potassio di mol/l 3,5.
Controlli se il terminale è asciutto. Se è macchiato, puliscalo con l'alcool assoluto ed asciughilo. Eviti l'immersione a lungo termine nella soluzione della proteina o dell'acqua distillata ed impedisca il contatto con il grasso di silicone. Con un sensore più lungo, il suo film di vetro può diventare traslucido o con i depositi, che possono essere lavati con acido cloridrico diluito ed essere risciacquati con acqua. Il sensore è utilizzato a lungo. Quando un errore di misurazione accade, deve essere calibrato con il metro per la calibratura.
Quando la calibratura e la misura non possono essere realizzate mentre il sensore sta mantenendo e mantenendo nel modo di cui sopra, il sensore si è guastato. Sostituisca prego il sensore.
Tabella standard di riferimento dell'amplificatore pH
Temporaneo (℃) | 4,00 | 4,01 | 6,86 | 7,00 | 9,18 | 10,01 |
0 | 4,00 | 4,00 | 6,98 | 7,12 | 9,46 | 10,32 |
5 | 4,00 | 4,00 | 6,95 | 7,09 | 9,39 | 10,25 |
10 | 4,00 | 4,00 | 6,92 | 7,06 | 9,33 | 10,18 |
15 | 4,00 | 4,00 | 6,90 | 7,04 | 9,28 | 10,12 |
20 | 4,00 | 4,00 | 6,88 | 7,02 | 9,23 | 10,06 |
25 | 4,00 | 4,01 | 6,86 | 7,00 | 9,18 | 10,01 |
30 | 4,01 | 4,02 | 6,85 | 6,99 | 9,14 | 9,97 |
35 | 4,02 | 4,02 | 6,84 | 6,98 | 9,17 | 9,93 |
40 | 4,03 | 4,04 | 6,84 | 6,97 | 9,07 | 9,89 |
45 | 4,04 | 4,05 | 6,83 | 6,97 | 9,04 | 9,86 |
50 | 4,06 | 4,06 | 6,83 | 6,97 | 9,02 | 9,83 |
La lettura ed il livello reali dello strumento a volte avere un errore delle parole ±1.
Nota: Il sensore è stato calibrato prima di lasciare la fabbrica. Se l'errore di misurazione non è oltrepassato, non dovrebbe essere calibrato arbitrariamente.
a) Calibratura zero
Utilizzi 250 ml di acqua distillata in un cilindro graduato, versi in un becher, aggiunga un pacchetto di polvere di calibratura con pH=6.86, mescoli anche con una bacchetta di vetro fino a dissolvere la polvere completamente, configurano la soluzione con pH=6.86, mettono il sensore nella soluzione, aspettare 3 ~5 minuti, dopo che il valore è stabile, vedono se il valore visualizzato è 6,86. Se non, dovete realizzare la calibratura zero. Riferisca all'appendice per le istruzioni di calibratura.
b) Calibratura del pendio
Per la soluzione acida: La presa 250 ml di acqua distillata in un cilindro graduato, versa in un becher, aggiunge un pacchetto di polvere di calibratura con pH=4.00, si mescola anche con una bacchetta di vetro fino a dissolvere la polvere completamente e configura la soluzione a pH=4.00; Nella soluzione, aspettare 3 - 5 minuti. Dopo che il valore è stabile, vedi se il valore è 4,00. Se non, la calibratura del pendio è richiesta. Riferisca all'appendice per le istruzioni di calibratura.
Per la soluzione alcalina: La presa 250 ml di acqua distillata in un cilindro graduato, versa in un becher, aggiunge un pacchetto di polvere di calibratura con pH=9.18, si mescola anche con una bacchetta di vetro fino a dissolvere la polvere completamente e configura la soluzione a pH=9.18; Nella soluzione, aspettare 3 - 5 minuti. Dopo che il valore è stabile, controllo se l'esposizione è 9,18. Se non, la calibratura del pendio è richiesta. Riferisca all'appendice per le istruzioni di calibratura.
6,1 assicurazione di qualità
6,2 accessori e pezzi di ricambio
Questo prodotto include:
6,3 impegno di servizio di assistenza al cliente
La società fornisce al servizio di assistenza al cliente locale in un anno a partire dalla data della vendita, ma non comprende il danno causato tramite uso improprio. Se la riparazione o l'adeguamento è richiesta, restituiscalo prego, ma il costo di spedizione deve essere vanitoso. Nocivo sul modo, la società riparerà il danno dello strumento gratis.
Fotografia
