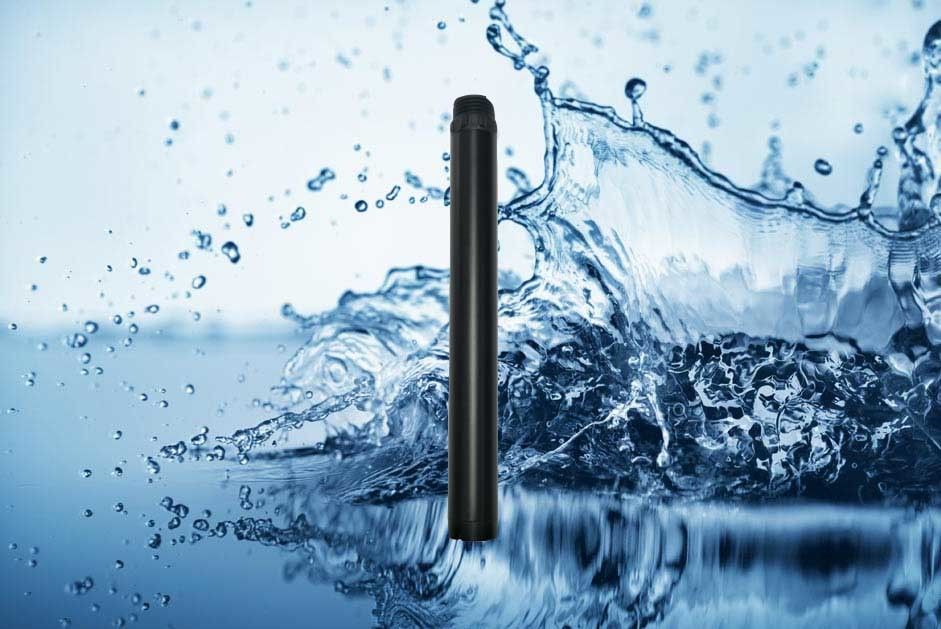

KTU310 Sensore di turbidità online 90 ° Principio di diffusione dell'angolo Struttura della fibra, forte capacità anti-interferenza
1.Principio
Il turbidimetro integrato in linea KTU310 è progettato e fabbricato secondo il principio del turbidimetro a luce dispersa.la luce è dispersa dal materiale di turbidezza nel campione d'acqua. The turbidity in the water sample can be calculated by measuring the intensity of the scattered light in the vertical direction of the incident light and comparing it with the internal calibration value, il valore finale viene usato dopo la linearizzazione.
2. Caratteristica
- Principio di dispersione ad angolo di 90°, sensore di temperatura integrato
- Sostenere il protocollo RS-485, Modbus/RTU
- Struttura della fibra, forte capacità anti-interferenza della luce esterna
- Fonte luminosa a LED a infrarossi, elevata stabilità
- IP68, schermo, profondità dell'acqua, 20 metri
- Comodo, veloce, stabile e facile da mantenere
3Specificativi tecnici
| Numero del modello | KTU310 |
| Principio di misura | Metodo di diffusione |
| Distanza | 0 ~ 100 NTU |
| Risoluzione | 0.1 NTU, 0,1 °C |
| Precisione | ± 3% o ± 2 NTU
± 0,5 °C |
| Modalità di taratura | Calibrazione in due punti |
| Compensazione della temperatura | Compensazione automatica della temperatura (PT1000) |
| Modalità di uscita | RS-485 ((Modbus/RTU) |
| Condizioni di lavoro | 0ー50 °C, < 0,2 mpa |
| Temperatura di conservazione | - 5 ~ 65 °C |
| Modalità di installazione | Montaggio per immersione, filo NPT 3/4 |
| Consumo di energia | < 0,05 W |
| Fornitore di alimentazione | 12 ~ 24 VDC ± 10% |
| Livello di protezione | Protezione IP68 |
4. Disegno dimensionale
5.Installazione e connessione elettrica
5.1 Installazioni
Distanza di installazione: 5 cm sopra la parete laterale e 10 cm sopra il fondo.
5.2 Collegamento elettrico
Il cavo è un filo blindato a quattro nuclei a coppia contorta definito in sequenza di linee:
Cavo rosso -- cavo di alimentazione (12V-24VDC)
Linea nera (GND)
Linea blu -- 485a
Linea bianca -- 485b
Prima dell'elettrificazione, la sequenza del cablaggio deve essere accuratamente controllata per evitare perdite inutili causate da errori di cablaggio.
Istruzioni per il cablaggio: considerare il cavo immerso a lungo termine in acqua (compresa l'acqua di mare) o esposto all'aria, tutti i cablaggi sono necessari per un trattamento impermeabile,il cavo del cliente deve avere una certa capacità anticorrosione.
6. manutenzione
6.1 Procedure e metodi di manutenzione
6.1.1 Programma di manutenzione
Misurare la pulizia delle finestre è importante per mantenere le letture accurate.
| Compiti di manutenzione | Frequenza raccomandata di manutenzione |
| Calibrazione dei sensori (se richiesto dall'autorità competente) | Secondo il programma di manutenzione richiesto dall'autorità competente |
6.1.2 Metodi di manutenzione
superficie esterna del sensore: pulire la superficie esterna del sensore con acqua del rubinetto, se vi sono ancora residui di detriti, pulire con un panno morbido e umido, per qualche sporco ostinato,si può aggiungere un po'di liquido per la pulizia domestica in acqua del rubinetto per pulire.
Controllare il filo del sensore: il filo non deve essere teso quando funziona normalmente, altrimenti è facile rompere il filo all'interno del filo e rendere il sensore non può funzionare normalmente.
Controllare se la finestra di misura del sensore è sporca e se il pennello di pulizia è normale.
6.1.3 Punti da notare
La sonda contiene componenti ottici ed elettronici sensibili. Assicurarsi che la sonda non venga colpita da macchinari pesanti. Non ci sono parti all'interno della sonda che richiedono manutenzione dall'utente.
6.2 Calibrazione dei sensori
Calibrazione a punto zero: prendere una quantità adeguata di liquido a turbidità zero con un grande bicchiere e posizionare il sensore verticalmente nella soluzione.La parte anteriore del sensore deve essere almeno 10 cm dal fondo del bicchiere. la taratura a punto zero deve essere effettuata dopo 3 ~ 5 minuti di stabilizzazione numerica.
calibrazione della pendenza: la sonda del sensore è collocata in soluzione standard, l'estremità anteriore del sensore si trova almeno a 10 cm dal fondo del bicchiere,e la taratura della pendenza viene effettuata dopo 3 ~ 5 minuti di stabilizzazione numerica- Appendice di riferimento delle istruzioni.
6.3 FAQ
| Interrogazioni | Causa probabile | Soluzione |
| L'interfaccia non può essere collegata o i risultati delle misurazioni non sono visualizzati | Il valore di misurazione è troppo alto, troppo basso o continua ad essere instabile | Ricollegare il controller al cavo |
| Fallimento del cavo | Si prega di contattarci |
| Il valore di misurazione è troppo alto, troppo basso o continua ad essere instabile | La finestra del sensore e' collegata a qualcosa. | Pulire la superficie della finestra del sensore |
7Qualità e servizio
7.1 Assicurazione della qualità
I servizi di controllo della qualità dispongono di procedure di controllo standardizzate, con attrezzature e mezzi di prova avanzati e perfetti, e in stretta conformità alle regole di controllo,72 ore di invecchiamento dei prodotti per esperimenti, esperimenti di stabilità, non lasciare una fabbrica di prodotti non qualificati.
Il destinatario restituirà la partita del prodotto con un tasso di non conformità del 2% e tutti i costi saranno a carico del fornitore.Il criterio di compensazione si riferisce alla descrizione del prodotto fornita dal fornitore..
Garantire la quantità e la velocità di consegna.
7.2 Ricambi
- 1 sensore
- 1 copia del manuale d'uso
- Certificato 1
7.3 Impegno di servizio post-vendita
La nostra azienda fornisce un servizio post-vendita per un anno dalla data di vendita, ma non include i danni causati da un uso improprio. Se è necessaria una riparazione o un aggiustamento, si prega di restituirlo a proprie spese,la società riparerà gratuitamente il danno dello strumento.
