KBU601 Monitoraggio della qualità dell'acqua Sensori di precisione della boa Progettazione di bassa potenza Monitoraggio e analisi dei dati di allarme rapido: automatico

1.Termini e definizioni

Un sistema di boie di monitoraggio della qualità dell'acqua Un monitoraggio integrato e acquisizione dei dati, elaborazione dei dati, trasmissione remota dei dati wireless, APP per cellulari,i sistemi informatici della piattaforma PC e altre funzioni integrate con l'ancora in una delle boe di monitoraggio della qualità dell'acqua.

2.Scene applicabili

1Monitoraggio ambientale della qualità delle acque superficiali di fiumi, laghi e altre acque

2Monitoraggio della qualità delle acque delle fonti idriche

3. Scopo

Una breve descrizione della composizione, dell'aspetto e della funzione del sistema di boe di monitoraggio della qualità dell'acqua KBU601 del cliente, citata nel caso della parte nazionale.

4.ProdottoDscrittura

La società ha introdotto le boe di monitoraggio della qualità dell'acqua KBU601 a parametri multipli, KBU601 può ottenere una varietà di misurazioni simultanee dei parametri di qualità dell'acqua, compreso l'ossigeno disciolto,pH, ORP, conduttività e turbidità, computer host DT-200 tramite bus RS-485 (Modbus / RTU protocollo) acquisizione e elaborazione dei dati di misurazione,e poi trasmesso dal modulo wireless a un server remoto, l'utente può ottenere dati di monitoraggio in tempo reale.

Il sistema della boa come sistema portante è costituito da strumenti di monitoraggio della qualità dell'acqua e da sensori di analisi chimica che integrano una varietà di acque, combinate con l'acquisizione e l'elaborazione di dati moderni.tecnologia di comunicazione dei dati, la progettazione e la tecnologia di fabbricazione delle boe, per realizzare l'automazione del monitoraggio della qualità dell'acqua ambientale, la rete di mezzi tecnici efficaci di monitoraggio online.

5. Caratteristica

1Sensori di precisione.

2Progettazione a bassa potenza per prevenire efficacemente un corto circuito o una potenza di interferenza esterna

- e il sistema si blocca.

3. monitoraggio dell'ambiente: condizioni locali, rilevamento diretto dei requisiti di qualità specifici della profondità specifica dell'acqua, per garantire il campionamento dell'acqua e la rappresentazione in tempo reale.

4. installazione: direttamente nell'impianto, ormeggio fisso. sistema di boe installato senza copertura, ridurre il costo della superficie; tutti gli strumenti utilizzati in tutte le installazioni di sonde rimovibili,riduzione dei costi di manutenzione e riparazione in corso.

5. Dati di monitoraggio: i sensori di precisione possono monitorare in tempo reale l'ossigeno disciolto, la turbidità, il pH, la conduttività, la temperatura e simili.i parametri successivi possono essere estesi

6- Trasferimento di dati: tecnica di monitoraggio della qualità dell'acqua in tempi molto brevi,i punti di monitoraggio raccolti dal GPRS (NB-IOT facoltativo) Caricati al cliente per garantire la tempestività e la validità dei datiRispetto al tradizionale monitoraggio manuale del campionamento, il monitoraggio non solo semplifica le procedure ingombranti, ma consente anche di risparmiare tempo.

7. Monitoraggio e allarme anticipato: P tramite il terminale di sistema CA o il client PP del telefono cellulare, l'utente può impostare i parametri di sicurezza nel range monitorato,una volta che il sensore rileva l'estremità anteriore che da qualche parte gamma sicura di parametri di qualità dell'acqua, il sistema invierà un avviso per informare l'utente, in modo da garantire in tempo utile un buon monitoraggio della qualità dell'acqua.

8. Analisi dei dati: raccolta automatica, senza controllo manuale. Il sistema genera automaticamente una tabella di dati, l'utente può intuitivamente comprendere i cambiamenti nella qualità dell'acqua.I dati raccolti possono essere salvati in qualsiasi momento per visualizzare i dati storici.

6.Composizione

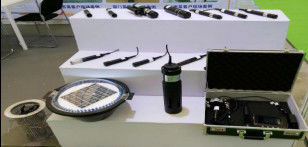

KBU601 dati di monitoraggio della qualità dell'acqua raccolti dall'unità del sistema (sensore) della boa, da un'unità di alimentazione, da un'unità di elaborazione dei dati, da un'unità di trasmissione dei dati e dalla composizione del corpo della boa dell'unità di ancoraggio.

6.1 Raccoglienza dei dati (sensore)

KMPW601A / B Sensore a parametri multipli online - Auto-pulizia - Può essere equipaggiato con fino a 4 sensori convenzionali misura solo 5 parametro (DO misurabile ((Fluorescenza), conduttività elettrica, PH, turbidità, temperatura) - Uscita del segnale: RS485 (modbus / RTU) - lunghezza opzionale del cavo - Classe di protezione IP68
KFDO601 Sensore di ossigeno a fluorescenza integrato - Elettrodi fluorescenti - 0-20 mg/l, saturazione 0-200% - Precisione: valore misurato ± 2%, o ± 0,3 mg/l, se il valore maggiore - Uscita del segnale: RS485 (modbus / RTU) - lunghezza opzionale del cavo - Classe di protezione IP68
KNN601 Sensore dell'ammoniaca - versione High-range (Ioni di azoto di ammonio misurati NH4 +) (Metodo dell'elettrodo selettivo agli ioni, senza farmaci) - 0-100 mg/l NH4-N - Esattezza: valore misurato ± 5%, o ± 0,3 mg/l, se maggiore - Compensazione di temperatura integrata - Uscita del segnale: RS485 (modbus / RTU) - lunghezza opzionale del cavo - Classe di protezione IP68
KPH601 Sensore di pH in linea - elettrodo PH standard di settore - 0-14PH, Compensazione di temperatura integrata - Precisione: ± 0.02PH-Signal output: RS485 ((Modbus / RTU) - lunghezza opzionale del cavo - Classe di protezione IP68
KOP601 Sensore ORP in linea - Elettrodo ORP standard di settore - -1500-1500 mV-precisione: ± 3 mV-uscita del segnale: RS485 (modbus / RTU) - lunghezza opzionale del cavo - Classe di protezione IP68
KEC601 Sensore di conduttività in linea - 0-5000uS / cm (convenzionale) - 0-400mS/cm ((elettrodo elettromagnetico, senza manutenzione) - Precisione: ± 1,5% FS-Signal output: RS485 ((Modbus / RTU) - lunghezza opzionale del cavo - Classe di protezione IP68
KSA601 Sensore di salinità in linea - 0-70 PSU ((elettrodo elettromagnetico, senza manutenzione) - Precisione: ± 1,5% FS-Signal output: RS485 ((Modbus / RTU) - lunghezza opzionale del cavo - Classe di protezione IP68
KTU601 Sensore di torbidità in linea - accuratezza da 0 a 1000 NTU: ± 3% del valore misurato o ± 0,3 NTU, a seconda del valore maggiore - Uscita del segnale: RS485 (Modbus) - Lunghezza del cavo opzionale - Classe di protezione IP68
KRC601 sensore di cloro residuo integrato online - 0-10 ppm - Precisione: ± 1% o 0,05 mg/L - Uscita del segnale: RS485 (Modbus) - Lunghezza del cavo opzionale - Classe di protezione IP68
Sensore di COD online KCD602 (Spettroscopia UV, priva di sostanze chimiche) - Intervallo: 0-100 mg/l - Precisione: ± 5% F.S. - Uscita del segnale: RS485 (Modbus/RTU) - Lunghezza del cavo opzionale - Classe di protezione IP68
KCA601 sensore integrato di clorofilla A - 0-400 μg/l-precisione: ±3% F.S.-Signal output: RS485 (Modbus) - lunghezza del cavo opzionale - Classe di protezione IP68
KBG601 sensore di alghe blu-verdi integrato - 100-300.000 cellule/ml - Esattezza: ± 5% del livello del segnale di 1 ppb di colorante WT di rodamina - Uscita del segnale: RS485 (mod bus) - Lunghezza del cavo opzionale - Classe di protezione IP68
Sensore di concentrazione di fanghi integrato KSC601 -0,01-20000 mg/l, 0,01-45000 mg/l , 0,01-120000 mg/L - precisione: inferiore a ± 5% del valore misurato (a seconda dell'omogeneità del fango) - Uscita del segnale: RS485 (Modbus) - Lunghezza del cavo opzionale - Classe di protezione IP68
Sensore di livello idrostatico KHL601 - raggio da 0 a 100 m - accuratezza: ±1,5% F.S.- uscita del segnale: RS485 (Modbus/RTU) - lunghezza del cavo facoltativa - livello di protezione IP68

6.2Unità di alimentazione

L'unità di alimentazione utilizza un pannello solare da 8 W con una batteria al litio senza manutenzione da 60 Ah.I dati vengono inviati a un tempo di un'ora per inviare un set di modelli di dati per 60 giorni in giorni di pioggia continua. (L'intervallo di monitoraggio può essere modificato per un minimo di 5 minuti)

6.3Unità di elaborazione e trasmissione dei dati

Il computer master DT-200 ottiene i dati di misurazione attraverso l'acquisizione e l'elaborazione del bus RS-485 (Modbus/RTU protocollo).e poi il modulo wireless invia i dati al server remoto, e l'utente può ottenere il monitoraggio in tempo reale.

6.4Unità di ancoraggio

Il sistema di boe utilizza un metodo di fissaggio dell'ancora inferiore per fissare la corda di fissaggio dell'ancora sul fondo della boe in base alla profondità dell'acqua e fissare la corda in eccesso sulla riva.

Figura 5: Unità di ancoraggio

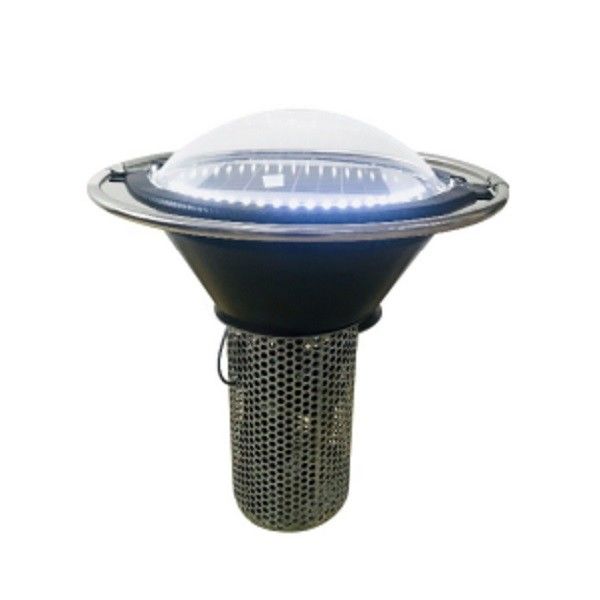

6.5 Il corpo della boa
Il corpo della boa è di tipo cono con un diametro di 410 mm. La parte superiore del corpo standard è realizzata in materiale PMMA e la parte inferiore è realizzata in lega di alluminio.Il peso totale del corpo della boa è di circa 10 kg per la sigillatura completaIl materiale in lega di alluminio inferiore migliora la capacità anti-colisione, il materiale PMMA ha una trasmissione della luce del 96%, può convertire l'energia solare in elettricità in modo più efficiente.Lo scudo filtrante agisce come filtro per le erbacce e come protezione per i sensori.

7.IlM- Non lo so.TecnicoIo...Indicatori eCCondizioni diUse

7.1 Indicatori tecnici

7.1.1 pannello solare a) dimensione: diametro: 300 mm b) potenza di ingresso: 8 w c) tensione di uscita: 18,4 v
7.1.2 Batteria al litio (compreso il regolatore)
Batteria: 60 Ah
7.1.3 Modulo di trasmissione dati a) trasmissione wireless 4G (configurazione standard), nb-iot, modulo di trasmissione LoRa b) doppia frequenza 900/1800, velocità di segnalazione 9600
7.1.4 Modulo di acquisizione dei dati
Input: DC 12 V 1 A
Consumo energetico medio: < 3w
7.1.5 Corpo della boa
Il materiale PMMA nella parte superiore è una sfera semi-ellittica con un diametro di 410 mm e il materiale in lega di alluminio nella parte inferiore è un semicone con un diametro massimo di 410 mm.
7.1.6 Sensore a) ossigeno disciolto opzionale, conduttività elettrica, turbidità, azoto di ammoniaca, pH,ORP e altri sensori digitali b) dotati di un dispositivo meccanico a rotazione di auto-pulizia C) sensore digitale, bus rs-485, protocollo di comunicazione Mod bus/RTU
7.1.7 Intervallo di misura

Intervallo di misurazione di fabbrica predefinito 1 ora. L'intervallo di misurazione può essere modificato con un intervallo minimo di 5 minuti
7.1.8 Modalità di comando
Modalità non controllata
7.1.9 Ciclo di trasmissione dei dati
Il ciclo di fabbrica predefinito è 1 ora

7.2 FunzionamentoCcondizioni

7.2.1 Temperatura ambiente: 5°C ~ 65°C

7.2.2 umidità relativa: l'umidità relativa all'interno della cavità della boa non supera il 90%

7.2.3 alimentazione elettrica: 12 V di corrente continua, alimentazione combinata da energia solare e batterie d) pressione atmosferica: 86 ~ 106 K Pa
