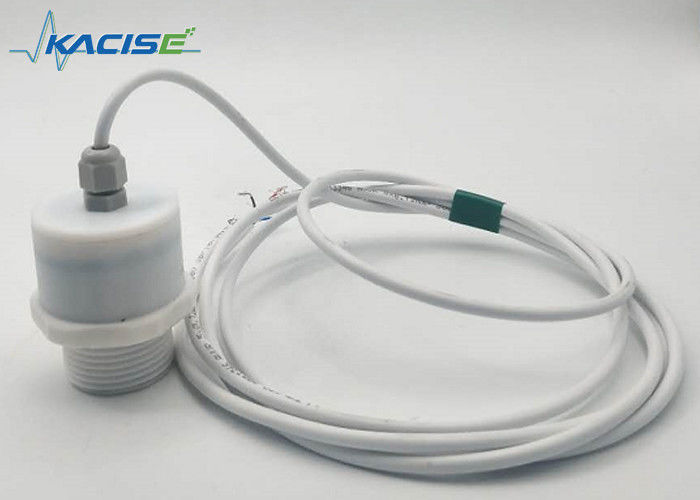

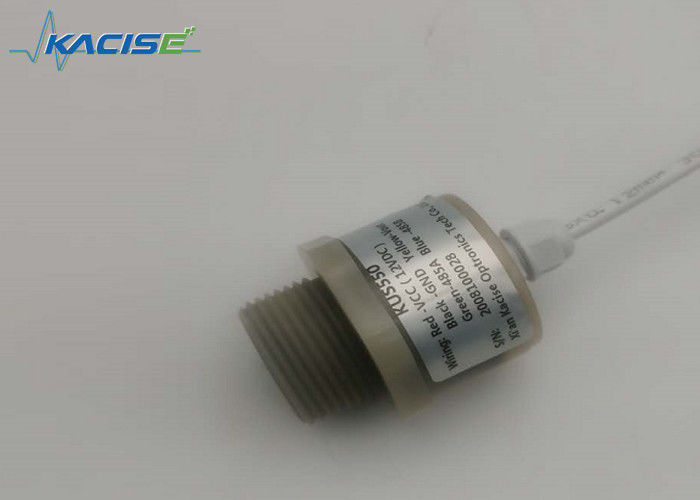

Sensore di trasduttore ad ultrasuoni PVDF da 100 kHz a 24 V con protezione IP68 per misure di livello di alta precisione

Specifiche generali

Condizioni di lavoro

Altre istruzioni

Regolazione dell'uscita analogica.
L'uscita analogica può essere programmata come desidera l'utente. Ad esempio lavorando sull'uscita di commutazione o lavorando sull'uscita di linea, tutti i parametri possono essere impostati tramite l'interfaccia RS485.
È possibile programmare 8 tipi di funzioni di uscita.
Tutta la routine di impostazione come segue,
passaggio 1 impostare una distanza puntata tramite RS485,
passaggio 2 impostare un'altra distanza puntata tramite RS485.
Il passo 3 imposta il tipo di uscita liner o interruttore e imposta le relative opzioni di uscita
Passaggio 4 riavviare il sensore.

1. Funzione di uscita con pendenza positiva in modalità finestra normalmente aperta e modalità liner.
2. Funzione di uscita con pendenza negativa in modalità finestra normalmente chiusa e modalità liner.
3. Punto di commutazione singolo, funzione normalmente aperta.
4. Punto di commutazione singolo, funzione normalmente chiusa.
5. Punto di commutazione singolo con funzione normalmente aperta con intervallo di isteresi.
6. Punto di commutazione singolo con funzione normalmente chiusa con intervallo di isteresi.
7. Rilevamento presenza oggetto-funzione apertura normale.
8. Rilevamento presenza oggetto-funzione chiuso aperto.

Punto di commutazione, impostazione della distanza solo dopo l'accensione. L'orologio interno garantisce che non possa essere modificato dopo 5 minuti dall'accensione. Se si desidera modificare il punto di commutazione, l'utente può impostare la distanza richiesta solo dopo il riavvio.
Per il tipo di uscita RS485.
Esistono 2 tipi di stile di lavoro,
Uno per la misurazione automatica, il sensore misurerà ripetutamente la distanza o il livello e il periodo di misurazione può essere impostato dall'UART. Il risultato della misura può essere recuperato ogni volta.
L'altro stile è la modalità di risparmio energetico quando il sensore è in modalità di sospensione, finché il sensore non riceve il comando di richiesta con precodice. Il protocollo di comunicazione è Modus-RTU.
Ad esempio il risultato della misura può essere letto accedendo al registro 0x101 tramite protocollo Modbus.
Per ulteriori informazioni contattateci per la guida all'ingegneria del software.

Se il sensore è installato a una temperatura ambiente inferiore a 0 ℃, le misure protettive dovrebbero essere adottate correttamente. In caso di montaggio diretto del sensore in un foro passante utilizzando i dadi in acciaio, è necessario fissarlo al centro della filettatura della custodia.
