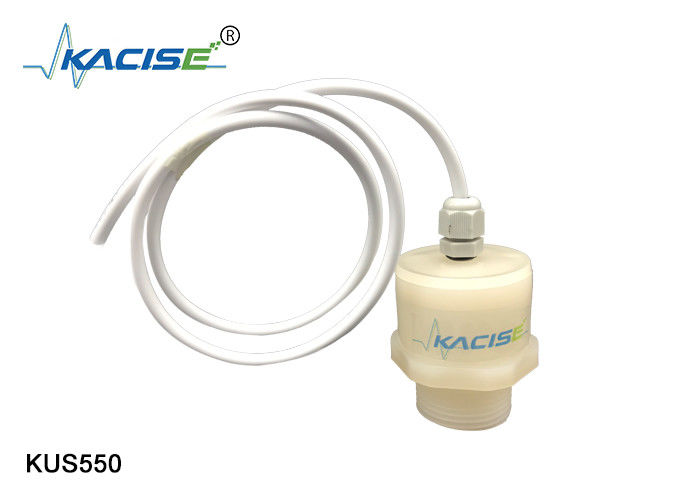

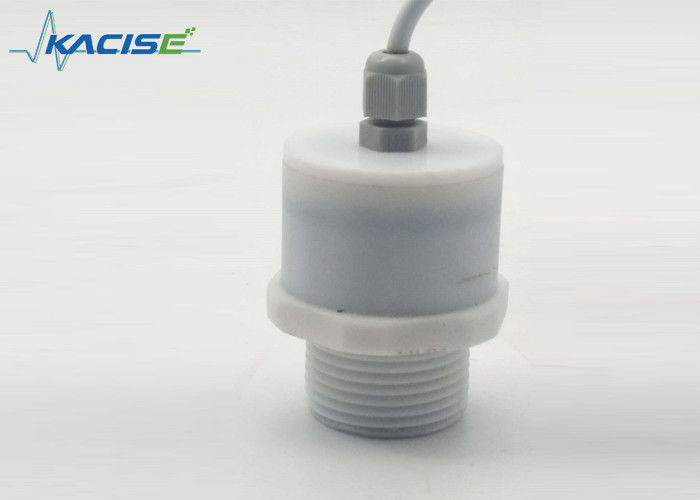

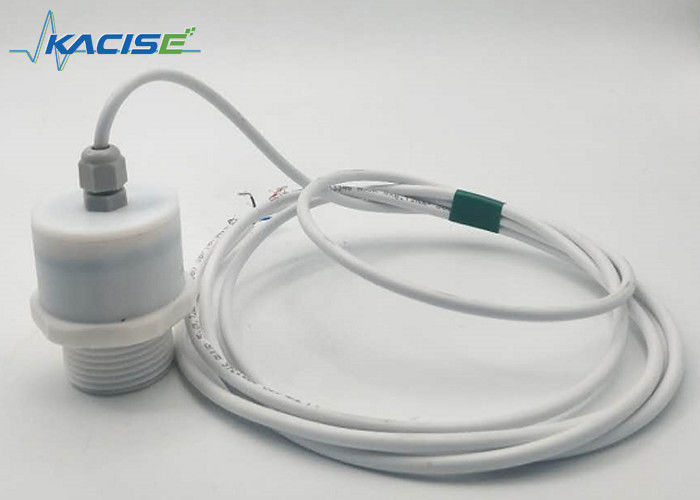

acise Best Sell PVDF Anti-corrosivo di alta qualità 4-20mA/0-5V Con RS485 Output 12V Input Power Ultrasonic Level Sensor
1. Parametro
Specificativi generali
| KUS550 |
| Distanza di rilevamento |
300... 3000 mm |
| Intervallo di regolazione |
300... 3000 mm |
| Area inutilizzabile |
0... 300 mm |
| Piastra di destinazione standard |
100 mm x 100 mm |
| Frequenza del trasduttore |
circa 100 kHz |
| Ritardo di risposta |
circa 40 ms |
Specifiche elettriche
| Tensione di funzionamento UB |
13... 30 V di corrente, ondulazione 10 % SS |
| Corrente di alimentazione in assenza di carico I0 |
≤ 45 mA |
Prodotto
| Tipo di uscita |
- 1 uscita analogica programmabile da 0 a 10 V.
- 2 uscita RS485.
|
| Corrente di funzionamento nominale Ie |
100 mA, protetto da cortocircuito/ sovraccarico |
| Precisione di ripetizione |
≤ 1 % |
| Influenza della temperatura |
±1,5% del valore a scala completa |
Condizioni ambientali
| Temperatura ambiente |
-25...70°C ((248...343K) |
| Temperatura di conservazione |
-40...85°C ((233...358K) |
Specificità meccaniche
| Connessione |
Cavo a 5 fili |
| Grado di protezione |
Protezione IP67 |
| Abitazioni materiali |
PVC PVDF PTFE |
Condizioni ambientali
| Temperatura ambiente |
-25...70°C ((248...343K) |
| Temperatura di conservazione |
-40...85°C ((233...358K) |
Specificità meccaniche
| Connessione |
Cavo a 5 fili |
| Grado di protezione |
Protezione IP67 |
| Abitazioni materiali |
PVC PVDF PTFE |
2. Dimensioni
3Interfaccia elettronica e definizione dei segnali
4. Descrizione delle funzioni del sensore
Regolare l'uscita analogica.
L'uscita analogica può essere programmata come desidera l'utente.
Si possono programmare 8 tipi di funzioni di output.
Tutte le procedure di impostazione sono le seguenti:
passo 1 imposta una distanza puntata da RS485,
passo 2 imposta un'altra distanza puntata dal RS485.
Passo 3 impostare il rivestimento o l'interruttore del tipo di uscita e impostare le relative opzioni di uscita
Passo 4: riavvia il sensore.
- Funzione di uscita di pendenza positiva in modalità finestra normalmente aperta e in modalità rivestimento.
- Funzione di uscita di pendenza negativa in modalità finestra normalmente chiusa e in modalità rivestimento.
- Punto di commutazione singolo, funzione normalmente aperta.
- Punto di commutazione singolo, funzione normalmente chiusa.
- Punto di commutazione singolo con funzione di hysteresis gap normalmente aperta.
- Punto di commutazione singolo con funzione di interruzione di isteresi normalmente chiusa.
- Rilevazione della presenza di oggetti - normale funzione aperta.
- Detezione di presenza di oggetti con funzione aperta chiusa.
Punto di commutazione, impostazione distanza solo dopo l'alimentazione. l'orologio interno può assicurare non può essere cambiato dopo 5 minuti dopo l'alimentazione.l'utente può impostare la distanza richiesta solo dopo il riavvio dell'alimentazione.
Per il tipo di uscita RS485.
Ci sono due tipi di stile di lavoro.
Uno per la misurazione automatica, il sensore misurerà la distanza o il livello ripetutamente e il periodo di misurazione può essere impostato dall'UART.
L'altro stile è la modalità di risparmio energetico quando il sensore è in modalità di riposo, fino a quando il sensore non riceve il comando di richiesta con pre-codice.
Ad esempio, il risultato della misura può essere letto accedendo al registro 0x101 tramite il protocollo Modbus.
Per ulteriori informazioni, contattateci per la guida di ingegneria del software.
5Condizioni di installazione
Se il sensore è installato a una temperatura ambiente inferiore a 0°C, dovrebbe funzionare bene per le misure di protezione.deve essere fissato al centro del filo di alloggiamento.
