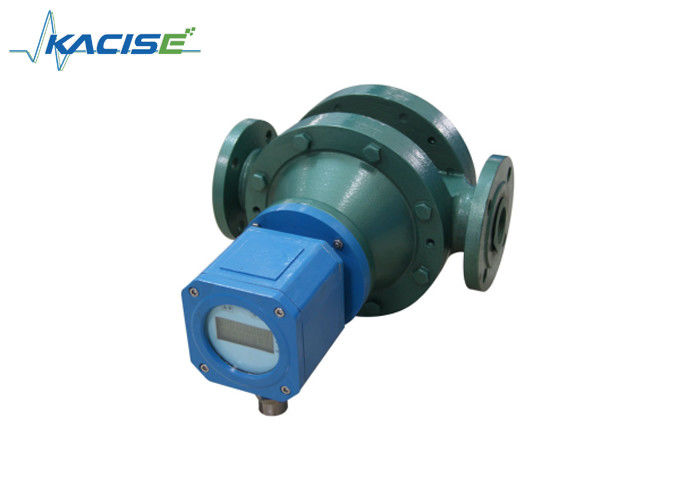

Il misuratore di portata a ingranaggi ovali con olio combustibile meccanico PD con display locale allo 0,5% in ghisa
Introduzione
Il misuratore di portata ad ingranaggi ovali della serie LC è il prodotto principale della nostra azienda. Il misuratore di portata a ingranaggi ovali LC è uno dei tipici misuratori di spostamento, utilizzato per la misurazione del flusso del fluido della tubazione a una determinata pressione. Ha una struttura semplice, un uso affidabile ed elevata precisione, il campo di flusso non ha requisiti speciali per l'importazione e l'esportazione del tubo, la viscosità del campo medio misurato e le caratteristiche del campo di flusso sono molto ampie. Pertanto è ampiamente utilizzato nell'industria petrolifera, chimica, medica, dei trasporti, alimentare e in altri settori industriali e commerciali di rilevamento del flusso di liquidi. Il misuratore di portata ad ingranaggi ovali della serie LC è particolarmente adatto alla misurazione del gasolio.
Utilizzo
Misuratore di portata a ingranaggi ovali in ghisa di tipo LC-A, ampiamente utilizzato in tutti i tipi di prodotti petroliferi e per la misurazione del materiale liquido in ghisa non corrosivo.
Misuratore di portata a ingranaggi ovali in acciaio fuso tipo LC-E, utilizzato per la misurazione di mezzi ad alta pressione e bassa corrosione.
Misuratore di portata a ingranaggi ovali in ghisa di tipo LC-Q, il rotore per lega di alluminio, è adatto per la misurazione di mezzi liquidi a bassa viscosità, bassa corrosione (come benzina, ecc.).
Misuratore di portata a ingranaggi ovali in acciaio inossidabile di tipo LC-B, C, ampiamente utilizzato in mezzi liquidi fortemente corrosivi, come acidi, alcali, sale e composti organici, per la misurazione di mezzi liquidi.
Il misuratore di portata a ingranaggi ovali in lega di alluminio tipo LC-L è un piccolo misuratore di portata a ingranaggi ovali, ampiamente utilizzato in mezzi liquidi poco corrosivi, come l'acqua, come la misurazione del mezzo liquido.
Materiali delle parti principali e pressione operativa nominale
|
Scocca e copertura |
piastra di copertura |
ruota ovale |
Albero rotante |
boccola |
Pressione nominale (MPa) |
| LC-A |
Acciaio fuso |
Ghisa |
Ghisa, acciaio inossidabile
Lega di alluminio,
materiale tecnico
|
Acciaio inossidabile |
Bronzo (con olio) o cuscinetto volvente |
1.6 |
| LC-E |
Acciaio fuso |
Ghisa |
Sotto DN50 6.3
DN80-100 4,0 6,3
DN150-2002.5
|
| LC-B,C |
Acciaio inossidabile |
Acciaio inossidabile |
Acciaio inossidabile |
grafite, cuscinetto volvente |
1.6,2.5 |
|
Note:1. 0Cr18Ni12Mo2Ti per tipo LC-C； 0Cr18Ni9Ti per tipo LC-B.
2. La flangia è convessa sotto 2,5 MPa e la rugosità è pari a 6,3 MPa; entrambi i valori precedenti sono pari a 4,0 MPa.
|
2. Classe di precisione classe 0,5, classe 0,2
3. Temperatura di funzionamento: serie LC－A(-20℃~+60℃), serie LC-B,E,L(-41℃~+60℃)
60℃~200℃(con radiatore ad alta temperatura installato)
4 Marchio antideflagrante: ExiaⅡCT5, dⅡBT4
5. Campo di portata: unità: m3/H
| Tipo |
DN |
Viscosità (mPa.s) |
| <0,3 |
0,3~0,8 |
0,8~2 |
2~200 |
200~1000 |
1000~2000 |
| LC-10 |
10 |
|
0,2-0,5 |
|
0,08-0,5 |
0,08-0,5 |
0,05-0,5 |
0,06-0,3 |
0,03-0,3 |
0,03-0,2 |
| LC-15 |
15 |
|
0,75-1. 5 |
|
0,3-1,5 |
0,3-1,5 |
0,15-1,5 0,3-3 |
0,2-1,0 |
0.1-1.05 |
0,07-0,75 |
| LC-20 |
20 |
|
1.5-3 |
1-3 |
0,5-3 |
0,5-3 |
0,3-3 1,5-15 |
0,4-2,1 |
0,2-2,1 |
0,15-1,5 |
| LC-25 |
25 |
4-6 |
3-6 |
2-6 |
1-6 |
1-6 |
0,6-6 1,56-15 |
0,8-4,2 |
0.4-4.2 |
0,3-3 |
| LC-40 |
40 |
9-15 |
7,5-15 |
5-15 |
2,5-15 |
2,5-15 |
1,5-15 |
2.1-10.5 |
1.0-10.5 |
0,7-7,5 |
| LC-50 |
50 |
10-24 |
8-24 |
8-24 |
4.8-24 |
4.8-24 |
2.4-24 |
2.4-16.8 |
1.6-16.8 |
1.2-12 |
| LC-B40,50 |
40,50 |
8-20 |
6-20 |
6-20 |
4-20 |
4-20 |
2-20 |
2.8-14 |
1.4-14 |
1.0-10 |
| LC--65 |
65 |
27-40 |
20-40 |
15-40 |
8-40 |
8-40 |
4-40 |
5.6-28 |
2.8-28 |
2-20 |
| LC-80 |
80 |
40-60 |
30-60 |
20-60 |
12-60 |
12-60 |
6-60 |
8.4-42 |
4.2-42 |
3-30 |
| LC-100 |
100 |
67-100 |
50-100 |
34-100 |
20-100 |
20-100 |
10-100 |
14-70 |
6-70 |
5-50 |
| LC-150 |
150 |
127-190 |
95-190 |
64-190 |
38-190 |
38-190 |
19-190 |
26,6-133 |
13,3-133 |
9,5-95 |
| LC-200 |
200 |
227-340 |
170-340 |
114-340 |
56-340 |
56-340 |
34-340 |
47,6-238 |
23,8-238 |
17-170 |
| Classe di precisione |
|
0,5 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,5 |
Nota: se la temperatura del liquido dosato è superiore a 80 ℃. il flusso massimo sarà pari al 90% del flusso primario e il minimo sarà al 120%.
Installazione e funzionamento
- È necessario installare un filtro davanti al misuratore e assicurarsi che le frecce sul corpo del misuratore e sul filtro puntino nella stessa direzione del flusso del liquido.
- Se il fluido misurato contiene gas, è necessario installare un separatore di gas davanti al contatore.
- Sia che la tubazione sia installata verticalmente o orizzontalmente, l'albero della ruota del contatore deve essere fissato orizzontalmente, ovvero il quadrante è verticale rispetto alla superficie.
- Mentre lo strumento è installato correttamente, il contatore può essere ruotato di 180° o 90° per una facile lettura.
- Prima dell'installazione del nuovo contatore, spingere prima più volte le ruote ovali dall'uscita con una bacchetta di bambù, se le ruote non si muovono, possono essere immerse nella benzina per evitare depositi nel contatore dopo l'ispezione di fabbrica.
- All'ingresso del contatore deve essere fissata una valvola a farfalla, all'uscita una valvola di intercettazione, che deve essere azionata lentamente per evitare urti improvvisi, inversioni di flusso e colpi d'ariete.
- È vietato pulire il contatore con vapore.
- Per i reparti a funzionamento continuo è necessario montare un by-pass.
- Prima dell'installazione del contatore, la tubazione deve essere pulita accuratamente e al momento della pulizia utilizzare una tubazione diritta al posto del contatore, per evitare che impurità e residui di saldatura entrino nel contatore.
- È vietato ispezionare il contatore in ghisa e acciaio fuso utilizzando acqua.
- Durante il funzionamento del contatore la portata non può superare la portata contrassegnata sulla targhetta del mammellone. È preferibile utilizzare lo strumento al 50—80% del valore massimo. fluire.
- Se il mezzo dosato è caustico, sarà selezionato l'acciaio inossidabile.
