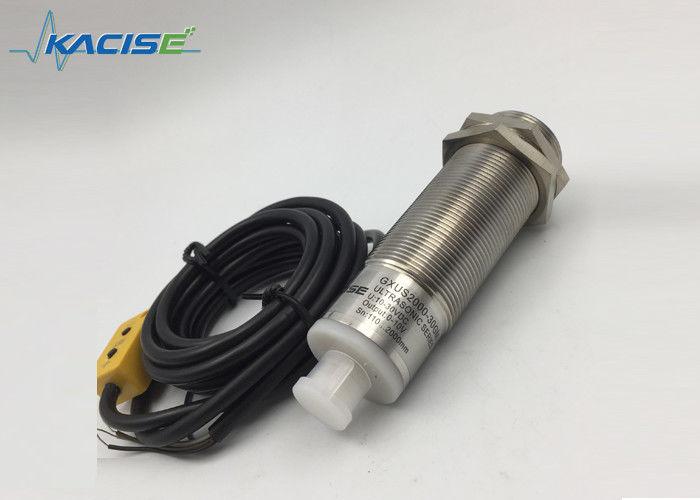

40KHZ Frequenza Ultrasuoni Sensore di livello di distanza 50mm - 1000mm Distanza di rilevamento
1. Parametro
Specificativi generali
| Distanza di rilevamento |
100... 1000 mm |
| Intervallo di regolazione |
|
| Area inutilizzabile |
0... 100 mm |
| Piastra di destinazione standard |
100 mm x 100 mm |
| Frequenza del trasduttore |
circa 220 kHz |
| Ritardo di risposta |
circa 50 ms |
Indicatori/mezzi di funzionamento
| LED blu |
accensione |
| LED giallo |
indicazione dello stato di passaggio
lampeggiante: oggetto della funzione del programma rilevato
|
| LED rosso |
rosso permanente: errore rosso, lampeggiante: funzione del programma, oggetto non rilevato |
Specifiche elettriche
| Tensione di funzionamento UB |
15... 30 V DC, ondulazione 10 % SS |
| Corrente di alimentazione in assenza di carico I0 |
≤ 45 mA |
Input
| Tipo di input |
1 input per il programma TEACH-IN |
|
gamma di funzionamento A1: -UB... +1 V, gamma di funzionamento A2: +6 V...
+UB
|
| Impedenza di ingresso: > 4,7 kΩ; impulso del programma TEACH-IN: ≥ 1 s |
Prodotto
| Tipo di uscita |
1 uscita di interruttore E4, NPN NO/NC, programmabile |
| Corrente di funzionamento nominale Ie |
200 mA, protetto da cortocircuito/ sovraccarico |
| Impostazione predefinita |
Punto di commutazione A1:70 mm Punto di commutazione A2: 800 mm |
| Caduta di tensione |
≤ 2,5 V |
| Precisione di ripetizione |
≤ 1 % |
| Frequenza di cambio f |
≤ 13 Hz |
| Isteresia di gamma H |
2 % della distanza di funzionamento impostata |
| Influenza della temperatura |
±1,5% del valore a scala completa |
Condizioni ambientali
| Temperatura ambiente |
-25...70°C ((248...343K) |
| Temperatura di conservazione |
-40...85°C ((233...358K) |
Specificità meccaniche
| Connessione |
Connettore V1 ((M12×1), a 4 pin |
| Grado di protezione |
Protezione IP67 |
| Abitazioni materiali |
di ottone, nichelato |
| Trasduttore |
miscela di resina epossidica/sfera di vetro cava;
poliuretano di schiuma, copertura PBT
|
2. Dimensioni
3Interfaccia elettronica e definizione dei segnali
4. Descrizione delle funzioni del sensore
Regolare il parametro
Il sensore ad ultrasuoni è dotato di un interruttore con due punti di commutazione insegnabili, che vengono impostati applicando la tensione di alimentazione - UB o + UB - all'ingresso TEACH-IN.La tensione di alimentazione deve essere applicata all'ingresso TEACH-IN per almeno 1 s..LED indicano se il sensore ha riconosciuto il bersaglio durante la procedura TEACH-IN. Il punto di commutazione A1 viene insegnato con - UB, A2 con + UB. Si possono impostare otto diverse funzioni di uscita.
Punto di commutazione, impostazione della distanza solo dopo l'alimentazione. l'orologio interno può assicurare non può essere cambiato dopo 5 minuti quando l'alimentazione.l'utente può impostare la distanza richiesta solo dopo il riavvio dell'alimentazione.
TEACH- Io...N wIndowmode, norma)IIe-opn/afUnctIon
- Impostare il bersaglio vicino al punto di commutazione
- Punto di commutazione TEACH-IN A1 con
- Impostare il bersaglio al punto di commutazione lontano
- Punto di commutazione TEACH-IN A2 con + UB
TEACH- Io...N wIndomode, norma)IIe-cIo...osatofUnctIon
- Impostare il bersaglio al punto di commutazione lontano
- Punto di commutazione TEACH-IN A2 con - UB
- Impostare il bersaglio vicino al punto di commutazione
- Punto di commutazione TEACH-IN A1 con + UB
TEACH- Io...Nsw- Sì.cInpoInt, norma)IIe-opn/afUn.ction
- Impostare il bersaglio vicino al punto di commutazione
- Punto di commutazione TEACH-IN A1 con
- Coprire il sensore a mano o rimuovere tutti gli oggetti
- dal raggio di rilevamento
- Punto di commutazione TEACH-IN A2 con + UB
TEACH- Io...Nsw- Sì.cInpoInt, norma)IIe-cIo...osatofUnction
- Coprire il sensore a mano o rimuovere tutti
- oggetti fuori raggio di rilevamento
- Punto di commutazione TEACH-IN A2 con - UB
- Impostare il bersaglio vicino al punto di commutazione
- Punto di commutazione TEACH-IN A1 con + UB
TEAC-IN grande intervallo di isteresi, modalità normalmente aperta
- Impostare il bersaglio vicino al punto di commutazione
- Punto di commutazione TEACH-IN A1 con + UB
- Impostare il bersaglio al punto di commutazione lontano
- Punto di commutazione TEACH-IN A2 con - UB
TEAC-IN grande intervallo di isteresi, modalità normalmente chiusa
- Impostare il bersaglio al punto di commutazione lontano
- Punto di commutazione TEACH-IN A2 con + UB
- Impostare il bersaglio vicino al punto di commutazione
- Punto di commutazione TEACH-IN A1 con
TEACH- Io...NdEtection di objects preencemodalità di apertura normale
- Coprire il sensore con la mano o rimuovere tutti gli oggetti da
- gamma di rilevamento
- Punto di commutazione TEACH-IN A2 con - UB
- Coprire il sensore con la mano o rimuovere tutti gli oggetti da
- gamma di rilevamento
- Punto di commutazione TEACH-IN A2 con + UB
TEACH- Io...NdEtection di objects preencemodalità normalmente chiusa
- Coprire il sensore con la mano o rimuovere tutti gli oggetti dal raggio di rilevamento
- Punto di commutazione TEACH-IN A2 con +UB
- Coprire il sensore con la mano o rimuovere tutti gli oggetti dal raggio di rilevamento
- Punto di commutazione TEACH-IN A2 con -UB
Dea)scarico settin di sw- Sì.cInpoInt
A1 = intervallo cieco, A2 = distanza nominale
| LED displaes |
| Display in funzione della modalità di funzionamento |
LED rosso |
LED giallo |
|
Punto di commutazione TEACH-IN
Oggetto rilevato
Nessun oggetto rilevato
Oggetto incerto ((TEACH-IN non valido)
|
Scendi di luce
|
lampeggi
Smettila.
|
| Funzionamento normale |
Smettila. |
Stato di commutazione |
| Incriminazione |
su |
Stato precedente |
5Condizioni di installazione
Se il sensore è installato a una temperatura ambiente inferiore a 0°C, dovrebbe funzionare bene per le misure di protezione.deve essere fissato al centro del filo di alloggiamento.
