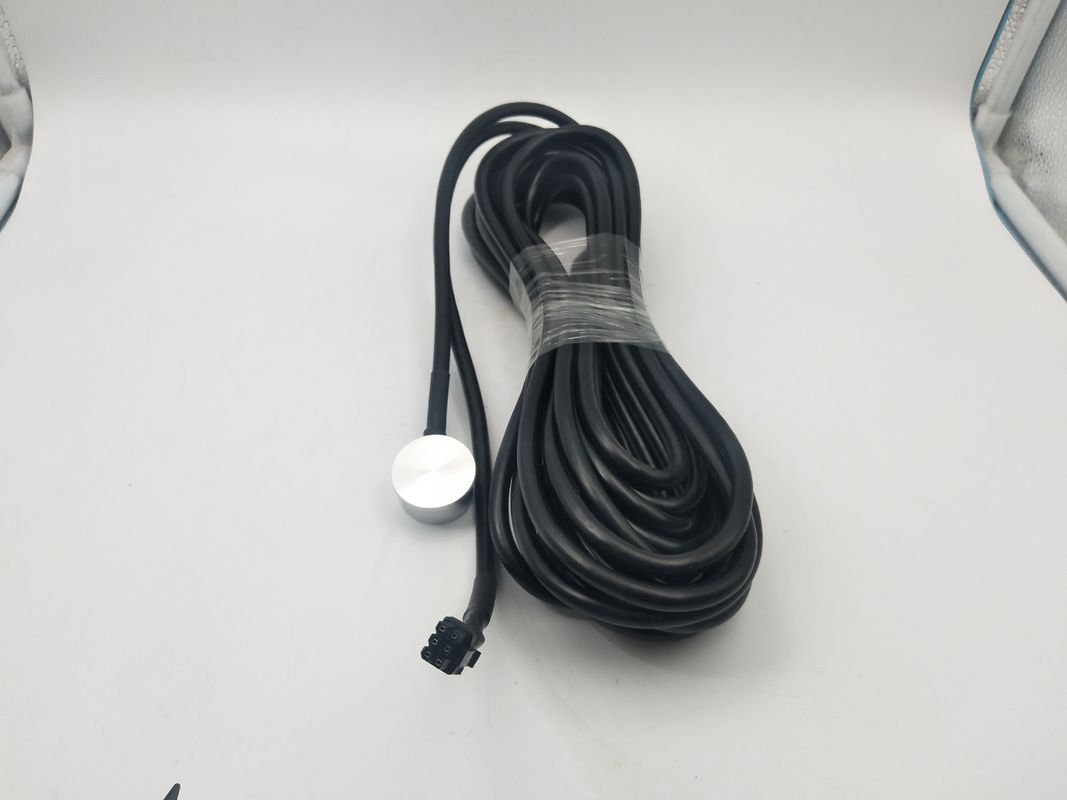

Sensore non invasivo del livello dei fluidi ad ultrasuoni con precisione FS dello 0,5% e certificazione a prova di esplosione

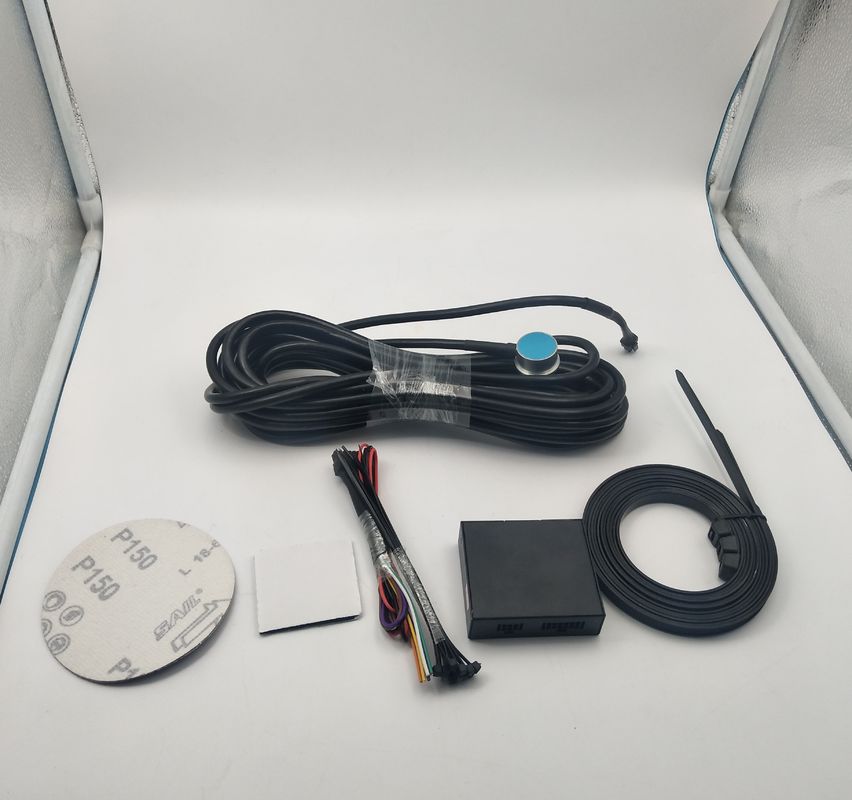

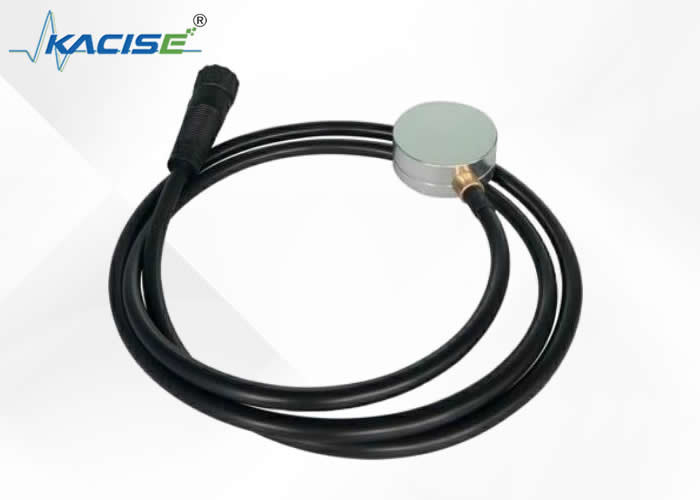

Sensore integrato di temperatura del sensore di livello del fluido ad ultrasuoni non invasivo

1. Principio di funzionamento

Sensore esterno a leva di liquido con principio di rilevamento sonar, che utilizza il sensore di temperatura integrato per elaborare il segnale sonar. il sensore è incollato sulla parete esterna del serbatoio. Utilizzando l'algoritmo brevettato per calcolare l'altezza del liquido nel serbatoio e inviarlo a un sistema di controllo remoto (ad es. DCS) tramite (4-20) mA, HART, RS-485, Modbus.

Secondo la figura a destra, viene impiegato il tempo affinché il segnale venga trasmesso e quindi ricevuto dalla superficie del liquido. I segnali provenienti dal trasduttore vengono immessi nel processore e quindi elaborati da un algoritmo brevettato per calcolare l'altezza del liquido secondo la formula:

H=αV(t-t1)/2

• H: altezza del liquido
• v: velocità del suono nel liquido
• t: tempo tra il segnale trasmesso e quello ricevuto
• tg: tempo di propagazione nella parete del serbatoio
• α:fattore di compensazione del liquido

2. Applicazioni

• Serbatoi GPL
• serbatoi di ammoniaca liquida
• serbatoi di propano liquido
• Serbatoi di carburante
• Serbatoi acidi/solventi
• Serbatoi di acido solforico concentrato (98%).
• Serbatoi di acido nitrico
• Serbatoi di acido cloridrico

3. Caratteristiche

• Vera tecnologia di rilevamento non invasiva
• Il sensore è attaccato all'esterno del fondo del serbatoio
• Adatto per la maggior parte delle forme e dimensioni delle lattine
• Uscita al sistema di telemetria - varie opzioni
• Approvato CNEX per l'uso in aree pericolose (processore e sensore)
• Sensore di temperatura integrato
• Misurazione dei serbatoi a basso costo, affidabile e accurata
• Non influenzato dalla pressione
• Installazione semplice: nessuna effrazione nel serbatoio
• Retroft semplice su serbatoi esistenti
• Nessun tempo di inattività durante l'installazione
• Nessuna parte in movimento – nessuna manutenzione

3. Parametro
