Ingrosso Misuratore di massa Coriolis ad alta pressione di alta precisione di alta qualità
Descrizione del prodotto

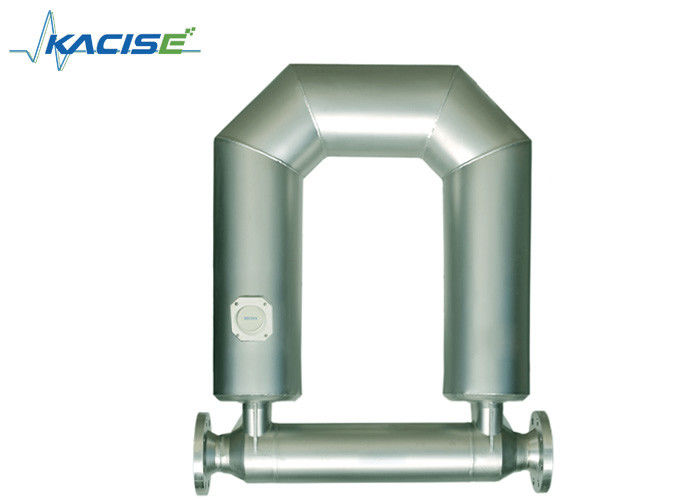

Il misuratore di flusso di massa di Coriolis della serie KMF misura direttamente la "massa" del mezzo con elevata precisione basata sul principio di Coriolis (forza di Coriolis).La precisione non sarebbe influenzata da fattori come la temperaturaIl misuratore di flusso di massa Coriolis è composto da due parti: il sensore e il trasmettitore.Il misuratore di flusso di massa Corioils è progettato e prodotto in base alla norma nazionale di norme a prova di esplosioneLo standard a prova di esplosione è Ex d ib IIC T5 Gb.
Principi di misura
La struttura dei misuratori di flusso di massa di Coriolis consisteva in un paio di tubi piegati.
Una nuova forza forza di Coriolis apparirebbe quando si soddisfano due condizioni: (1) vibrazione con frequenza normale in un paio di tubi piegati, (2) fluido che scorre nei tubi.Questa forza è stata prodotta dalla sintesi tra forza vibrante e forza di flusso del fluido in tubiDue sensori di spostamento sui lati dei tubi rilevano la forza e emettono segnali elettrici.flusso di massa prodotto direttamente.
Parametri
| Modulo |
DN |
Portata della misura |
Pressione di lavoro (MPa) |
Tipo di connessione ((mm) |
| KMF-1-1AB |
1.5 |
0 ¢ 4 ¢ kg/h |
0 ¢ 4 |
Fuse di saldatura Φ6×1.5 |
| KMF-1-1A |
3 |
0 ̊40 ̊ (kg/h) |
0 ¢ 4 |
Fuse di saldatura Φ6×1.5 |
| KMF-1-1B |
6 |
0 ¢ 100 ¢ kg/h |
0 ¢ 4 |
Fusioni di saldatura Φ10×2 |
| KMF-1-2A |
8 |
0 ¢200 (kg/h) |
0 ¢ 4 |
Fusioni di saldatura Φ10×1 |
| KMF-1-3A |
10 |
0 ¢ 500 (kg/h) |
0 ¢ 4 |
Flancella DN10 |
| KMF-1-3B |
15 |
0 ‰ 1000 (kg/h) |
0 ¢ 4 |
Flancella DN15 |
| KMF-1-4 |
20 |
0 ¥ 3000 (kg/h) |
0 ¢ 4 |
Flancella DN20 |
| KMF-1-5A |
25 |
010 ((T/h) |
0 ¢ 4 |
Flancella DN25 |
| KMF-1-5B |
40 |
020 ((T/h) |
0 ¢ 4 |
Flancella DN40 |
| KMF-1-6A |
50 |
0 ¢ 30 ¢ T/h |
0 ¢ 4 |
Flancella DN50 |
| KMF-1-6AB |
65 |
0 ¢50 (t/h) |
0 ¢ 4 |
Flancella DN65 |
| KMF-1-6B |
80 |
0 ¢ 100 t/h |
0 ¢2.5 |
Flancella DN80 |
| KMF-1-6C |
100 |
0 ¢ 150 t/h |
0 ¢2.5 |
Flancella DN100 |
| KMF-1-6CD |
125 |
0 ¢ 200 t/h |
0 ¢2.5 |
Flancella DN125 |
| KMF-1-6D |
150 |
0 ¢ 400 (t/h) |
0 ¢2.5 |
Flancia DN150 |
| KMF-1-6E |
200 |
0 ¢500 (t/h) |
0 ¢2.5 |
Flancella DN200 |
Applicazione
La famiglia di flussiometri KMF Coriolis misura i flussi massimi diretti di liquidi e gas in praticamente tutte le applicazioni senza una speciale taratura.e le nostre tecnologie innovative ci permettono di fornire una vasta gamma di prodotti e servizi specifici del settore ¢ e l'esperienza per metterli al lavoro per voi.
- Energia alternativa
- Petrolio e gas
- Prodotti chimici
- Alimenti e bevande
- Energia industriale
- Scienze della vita
- Marini
- Metalli e miniere
- Potenza
- Pulpa e carta
- Rafinazione
- Acqua e acque reflue
- Altri
Fabbricazione
- Riduzione del tempo di riempimento con maggiore capacità di portata
- Progettazione compatta senza parti mobili, senza montaggio speciale e senza condizionamento del flusso
- Consegna rapida e supporto globale
Selezione degli strumenti
| Codice.kmf-1-Selezione del flussometro del prodotto |
|
Codice |
DN/intervallo di misura |
|
1A |
Diametro: 3 mm, 0-40 kg/h |
|
1B |
Diametro:6 mm,0-100 kg/h |
|
2A |
Diametro:8 mm, 0-200 kg/h |
|
3A |
Diametro: 10 mm, 0-5000 kg/h |
|
3B |
Diametro:15 mm,0-1000 kg/h |
|
4 |
Diametro:20mm,0-3000kg/h |
|
5A |
Diametro:25mm, 0-10th/h |
|
5B |
Diametro: 40 mm, 0-20°/h |
|
6A |
Diametro: 50 mm, 0-30°/h |
|
6AB |
Diametro: 65 mm, 0-50°/h |
|
6B |
Diametro: 80 mm, 0-100°/h |
|
6C |
Diametro: 100 mm, 0-150°/h |
|
6CD |
Diametro: 125 mm, 0-200th/h |
|
6D |
Diametro:150 mm, 0-500 th/h |
|
6E |
Diametro:200mm, 0-800th/h |
|
6F |
Diametro: 250 mm, 0-1000°/h |
|
|
Uscita del trasmettitore di codice |
|
|
A |
4-20mA ((Flusso istantaneo o densità è facoltativo);0-10Khz ((Segnale di impulso di flusso istantaneo);RS485 Modbus RTU; HART |
|
|
|
Alloggiamento del trasmettitore di codice |
|
|
|
B |
Conchiglia in alluminio colata a stampa dimensioni del foro del cablaggio:M20*1.5 |
|
|
|
|
Codice Pressione |
|
|
|
|
16 |
1.6Mpa |
|
|
|
|
40 |
4.0Mpa |
|
|
|
|
XX |
Personalizzazione speciale: utilizzando questa lettera per richiedere la personalizzazione, si prega di informare la classificazione di pressione |
|
|
|
|
|
Codice Classificazione della temperatura |
|
|
|
|
|
A |
-50 ∼ 150°C |
|
|
|
|
|
B |
-50 ̊250°C |
|
|
|
|
|
C |
-50 ∼ 350 °C |
|
|
|
|
|
D |
-200°C-150°C |
|
|
|
|
|
|
Classificazione di precisione del codice |
|
|
|
|
|
|
N |
0.20% |
|
|
|
|
|
|
M |
0.15% |
|
|
|
|
|
|
H |
00,10% |
|
|
|
|
|
|
|
Codice di collegamento di pressione |
|
|
|
|
|
|
|
F |
Flanges standard GB/T 9123.1-2000 Flanges di collo di saldatura ANSI-ANSI B16.5 |
|
|
|
|
|
|
|
W |
Tipo di salute |
|
|
|
|
|
|
|
L |
Filati di saldatura |
|
|
|
|
|
|
|
T |
Personalizzazione |
|
|
|
|
|
|
|
|
Certificato di ispezione del codice |
|
|
|
|
|
|
|
|
F |
Standard di fabbrica:certificato di prova di fabbrica |
|
|
|
|
|
|
|
|
Io... |
GB:certificato di verifica di terzi |
|
|
|
|
|
|
|
|
|
Materiale del codice |
|
|
|
|
|
|
|
|
|
A |
tubo di misurazione:316L |
|
|
|
|
|
|
|
|
|
C |
Tubo di misura:Hastellov |
|
|
|
|
|
|
|
|
|
F |
Tubo di misurazione:PTFE a spruzzo per parete interna ((per diametro elevato) |
|
|
|
|
|
|
|
|
|
T |
Personalizzazione speciale: utilizzando questa lettera per richiedere la personalizzazione, si prega di informare la classificazione di pressione |
|
|
|
|
|
|
|
|
|
|
Trasmettitore di codici |
|
|
|
|
|
|
|
|
|
|
A |
Tipo integrato |
|
|
|
|
|
|
|
|
|
|
B(XX) |
Tipo diviso (lunghezza del cavo), con supporto |
|
|
|
|
|
|
|
|
|
|
|
Codice Marchio a prova di esplosione |
|
|
|
|
|
|
|
|
|
|
|
A |
EXD II CT5Gb |
| kmf-1 |
3b ((0 ‰ 800 kg/h) |
A |
B |
40 |
A |
N |
F |
F |
A |
B(10) |
A |
Informazioni tipiche degli ordes |
Intervallo applicato
I nostri prodotti sono ampiamente utilizzati nei settori petrolifero, chimico, metallurgico, elettrico, alimentare, farmaceutico, della protezione ambientale e dell'energia.e le esportazioni in alcuni paesi.
Il nostro servizio
1. D: Posso mettere il mio logo sul prodotto?
R: Certo. Il logo può essere stampato sull'alloggiamento e il nome dell'azienda può essere inciso sulla targhetta.
2D: Che ne dici del controllo di qualità?
R: Tutti i prodotti saranno testati per 3 volte prima di essere imballati.
3D: Posso rilasciare un ordine di prova, 1 pc per esempio?
R: Certo, l'ordine di prova è accettabile. In generale, abbiamo modelli comuni in magazzino. Il campione verrà inviato entro 1 settimana, dopo il pagamento.
4. D: Potete progettare secondo le mie esigenze?
R: Naturalmente, il nostro team progetterà per voi, per rendere il nostro misuratore di flusso di corioli per tubi alimentari funzionare perfettamente dalla vostra parte.
Dettagli della consegna
7 giorni lavorativi consegna rapida.
