Sensore pH online resistente alla corrosione con intervallo di misurazione 0~14 pH e uscita RS-485 per il monitoraggio della qualità dell'acqua

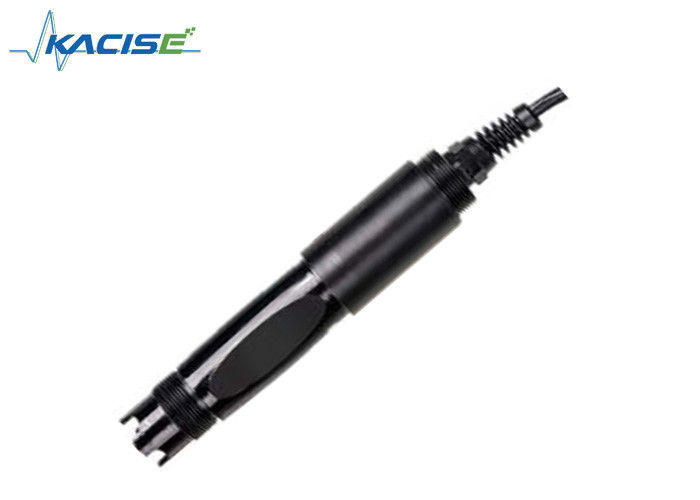

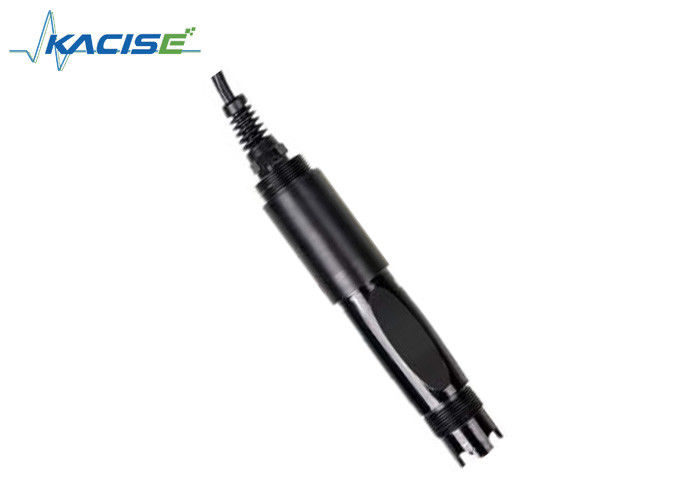

Il sensore di pH online KWS-700 viene utilizzato nel monitoraggio ambientale della qualità dell'acqua, in soluzioni acide/alcaline/saline, nel processo di reazione chimica, nel processo di produzione industriale, può soddisfare i requisiti della misurazione del pH online per la maggior parte delle applicazioni industriali.

• Uscita segnale: RS-485 (protocollo Modbus/RTU).
• Comodo collegamento ad apparecchiature di terze parti come PLC, DCS, computer di controllo industriale, controller generale, strumento di registrazione senza carta o touch screen.
• Doppio amplificatore differenziale ad alta impedenza con forte anti-interferenza e risposta rapida.
• La sonda pH brevettata, la soluzione di riferimento interna, fuoriesce molto lentamente dal ponte salino microporoso sotto la pressione di almeno 100KPa (1Bar), e il suo spurgo in avanti continua per più di 20 mesi. Un tale sistema di riferimento è molto stabile e la durata dell'elettrodo è raddoppiata rispetto agli elettrodi industriali convenzionali.
• Facile da installare: filettatura 3/4 NPT per una facile installazione sommergibile o installazione in tubi e serbatoi.

Nota: il sensore non deve essere installato capovolto o orizzontalmente quando installato, almeno con un angolo di 15 gradi o più.

1. Linea rossa - cavo di alimentazione (12 ~ 24 V)
2. Linea nera - terra (GND)
3. Linea blu - 485A
4. Linea bianca - 485B
5. Filo nudo - filo schermato

Una volta completato il cablaggio, è necessario controllarlo attentamente per evitare collegamenti errati prima dell'accensione.

Specifiche del cavo: considerando che il cavo viene immerso per lungo tempo in acqua (compresa l'acqua di mare) o esposto all'aria, il cavo ha una certa resistenza alla corrosione. Il diametro esterno del cavo è Φ6 mm e tutte le interfacce sono impermeabili.

Quando si misura il sensore pH, è necessario pulirlo in acqua distillata (o acqua deionizzata) e utilizzare la carta da filtro per assorbire l'umidità per impedire l'introduzione di impurità nel liquido da testare. 1/3 del sensore deve essere inserito nella soluzione da testare.
Il sensore deve essere lavato quando non in uso, inserito in una guaina protettiva con una soluzione di cloruro di potassio da 3,5 mol/L oppure inserito in un contenitore con una soluzione di cloruro di potassio da 3,5 mol/L.
soluzione di cloruro di potassio.
Controlla se il terminale è asciutto. Se è macchiato, pulirlo con alcool assoluto e asciugarlo. Evitare l'immersione prolungata in acqua distillata o soluzione proteica ed evitare il contatto con grasso siliconico. Con un sensore più lungo, la pellicola di vetro potrebbe diventare traslucida o presentare depositi, che possono essere lavati con acido cloridrico diluito e risciacquati con acqua. Il sensore viene utilizzato per molto tempo. Quando si verifica un errore di misurazione, è necessario calibrarlo con lo strumento per la calibrazione.
Quando la calibrazione e la misurazione non possono essere eseguite mentre il sensore viene sottoposto a manutenzione e manutenzione nel modo sopra indicato, il sensore è guasto. Per favore sostituisci
il sensore.

La lettura effettiva e lo standard dello strumento talvolta presentano un errore di ±1 cifra.

Nota: il sensore è stato calibrato in fabbrica, se non si supera l'errore di misura la calibrazione non deve essere casuale.

Utilizzare 250 ml di acqua distillata in un cilindro graduato, versare in un bicchiere, aggiungere un pacchetto di polvere di calibrazione con pH=6,86, mescolare uniformemente con una bacchetta di vetro fino a quando la polvere non è completamente dissolta, configurare la soluzione con pH=6,86, inserire il sensore nella soluzione, attendere 3 ~ 5 minuti, dopo che il valore è stabile, vedere se il valore visualizzato è 6,86. In caso contrario, è necessario eseguire la calibrazione zero. Fare riferimento all'appendice per le istruzioni sulla calibrazione.

Per soluzione acida: prelevare 250 mL di acqua distillata in un cilindro graduato, versare in un becher, aggiungere una bustina di polvere di calibrazione con pH=4.00, mescolare uniformemente con una bacchetta di vetro fino a completa dissoluzione della polvere e configurare la soluzione topH=4.00; Nella soluzione, attendere da 3 a 5 minuti. Dopo che il valore è stabile, verifica se il valore è 4.00 . In caso contrario, è necessaria la calibrazione della pendenza. Fare riferimento all'appendice per le istruzioni di calibrazione.

Per soluzione alcalina: prelevare 250 ml di acqua distillata in un cilindro graduato, versare in un bicchiere, aggiungere una bustina di polvere di calibrazione con pH=9,18, mescolare uniformemente con una bacchetta di vetro fino a quando la polvere è completamente dissolta e configurare la soluzione su pH=9,18; Nella soluzione, attendere da 3 a 5 minuti. Una volta che il valore è stabile, verificare se il display è 9.18 . In caso contrario, è necessaria la calibrazione della pendenza. Fare riferimento all'appendice per le istruzioni di calibrazione.

I dipartimenti di controllo qualità dispongono di procedure di ispezione standardizzate, con apparecchiature e strumenti di rilevamento avanzati e in stretta conformità con le procedure di test per i prodotti che eseguono test di invecchiamento di 72 ore, test di stabilità, non una fabbrica di prodotti al di sotto degli standard.

La parte ricevente restituisce direttamente il lotto di prodotto con un tasso di fallimento del 2% e tutti i costi sostenuti sono a carico del fornitore. La norma di riferimento fa riferimento alla descrizione del prodotto fornita dal fornitore.

Garantire la quantità di merce e la velocità di spedizione.

L'azienda fornisce assistenza post-vendita locale entro un anno dalla data di vendita, ma non include i danni causati da un uso improprio. Se è necessaria una riparazione o una regolazione, si prega di restituirlo, ma il costo di spedizione deve essere contenuto. Danneggiato durante il percorso, l'azienda riparerà gratuitamente il danno dello strumento.

Il formato dati predefinito per la comunicazione Modbus è: 9600, n, 8, 1 (velocità di trasmissione 9600 bps, 1 bit di avvio, 8 bit di dati, nessuna parità, 1 bit di stop).

Parametri come la velocità di trasmissione possono essere personalizzati.

1. Leggi il frame di istruzioni dei dati

06 03 xx xx xx xx xx xx

Indirizzo Codice funzione Indirizzo registro Numero di registri Codice di controllo CRC (prima il byte basso)

2. Leggi il frame di risposta dati

06 03 xx xx...... xx xx xx

Indirizzo Codice funzione Byte Dati di risposta Codice di controllo CRC (prima il byte basso)

3. Scrivi frame di istruzioni dati

06 06 xx xx xx xx xx xx

Indirizzo Codice funzione Indirizzo registro Scrittura dati Codice controllo CRC (prima il byte basso)

4. Scrivi frame di risposta dati (stesso frame di comando dati)

06 06 xx xx xx xx xx xx

Indirizzo Codice funzione Indirizzo registro Scrittura dati Codice controllo CRC (prima il byte basso)

Nota:

1. Indirizzo del registro Modbus in base al protocollo definito con l'indirizzo iniziale del registro del tipo di registro (16 esadecimali rappresenta l'effettivo indirizzo iniziale del registro tra parentesi).
2. Quando si modifica l'indirizzo del sensore, l'indirizzo del sensore nel comando di ritorno è il nuovo indirizzo modificato.
3. La definizione dei dati che restituisce il valore misurato durante la lettura dei dati:

xx xx xx xx xx xx xx xx

Misurazione a 2 byte Misurazione a 2 byte Valore di temperatura a 2 byte Scala di temperatura a 2 byte

Numero della scala di valori

Il tipo di dati predefinito è: intero a doppio byte, prima il byte più alto; altri sono facoltativi come tipi a virgola mobile.

Funzione: Ottenere il pH e la temperatura della sonda di misurazione; l'unità del pH è il pH; l'unità di temperatura è °C.

Richiesta telaio: 06 03 00 00 00 04 45 BE ;

Telegramma di risposta: 06 03 08 00 62 00 02 01 01 00 01 24 59

Esempio di lettura:

pH: 00 62 indica la lettura esadecimale del valore pH, 00 02 indica che il valore pH ha 2 cifre decimali e viene convertito in un valore decimale di 0,98.

Valore della temperatura: 01 01 indica il valore della temperatura letto in esadecimale, 00 01 indica che il valore della temperatura ha 1 cifra decimale e viene convertito in un valore decimale di 25,7

Funzione: imposta il valore di calibrazione pH zero dell'elettrodo. Il valore zero si basa sullo standard pH 6,86. Gli esempi sono i seguenti;

Richiesta telaio: 06 06 10 00 00 00 8C BD

Frame di risposta: 06 06 10 00 00 00 8C BD Calibrazione pendenza
Funzione: imposta il valore di calibrazione della pendenza del pH dell'elettrodo; la calibrazione della pendenza è divisa in calibrazione del punto alto e punto basso e la soluzione alcalina viene misurata nel punto alto; la soluzione acida viene misurata nel punto più basso, dove la soluzione standard è alta qui. punto 9,18 pH, soluzione standard bassa 4,00 pH del riferimento di calibrazione, gli esempi sono i seguenti:

Soluzione standard punto alto 9.18 Calibrazione pH: Richiedi frame: 06 06 10 04 00 00 CD 7C
Frame di risposta: 06 06 10 04 00 00 CD 7C Soluzione standard bassa 4,00 Calibrazione pH: Frame di richiesta: 06 06 10 02 00 00 2D 7D
Telaio di risposta: 06 06 10 02 00 00 2D 7D

Ruolo: imposta l'indirizzo del dispositivo MODBUS dell'elettrodo; Modificare l'indirizzo del dispositivo da 06 a 01. L'esempio è il seguente Frame di richiesta: 06 06 20 02 00 01 E3 BD
Telegramma di risposta: 06 06 20 02 00 01 E3 BD

Se il sensore non esegue correttamente il comando host, restituirà le seguenti informazioni sul formato:

a) CODICE: 01 – errore codice funzione

03 – i dati sono errati

b) COM: codice funzione ricevuto
