Luogo di origine: | La Cina |
Marca: | KACISE |
Certificazione: | CE |
Numero di modello: | KXTUF |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | cartone/caso di legno, o richieste dei clienti |
Tempi di consegna: | 5-8 giorni lavorativi |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal |
Capacità di alimentazione: | 10000pcs/month |
Accuratezza: | ±1, ±0.5, ±0.2 (su misura) | Rapporto della gamma: | 1:10, 1:15, 1:20 |
---|---|---|---|
Interfaccia di Comm: | RS485 | Cavo della trasmissione del segnale: | STVPV3×0.3 (3 cavo), 2×0.3 (cavo 2) |
Distanza di trasmissione: | Non non più di 1000 | Livello di protezione: | IP65 |
materiale del sensore: | 304, 316 (L) acciaio inossidabile ecc. | ||
Evidenziare: | metro di scorrimento dell'acqua della turbina,misuratore di portata del combustibile diesel |

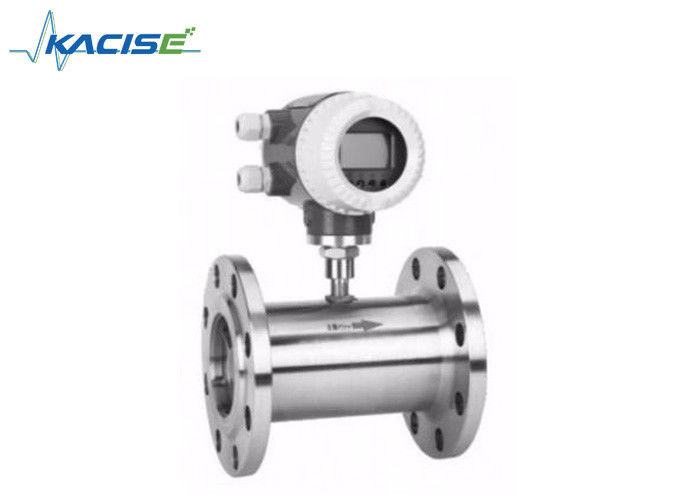

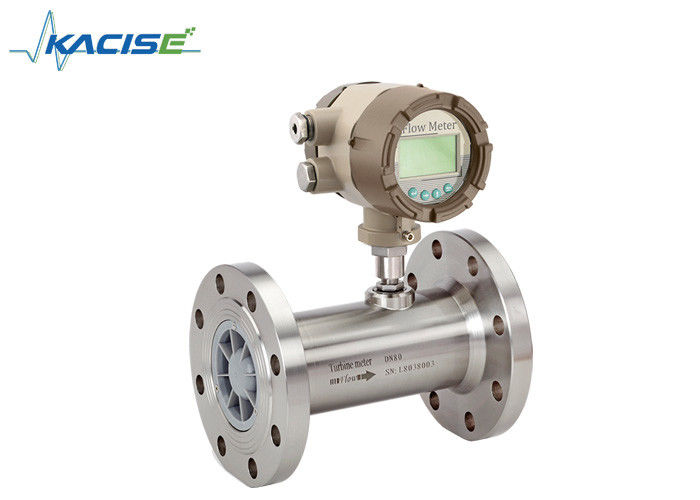

Misuratore di portata della turbina di serie di KXTUF
Descrizione
Il misuratore di portata della turbina di KXTUF è l'uso del sensore di flusso sviluppato monochip a bassa potenza avanzato della turbina della tecnologia di microprocessore ed integrazione del totalizzatore dell'esposizione di nuovo metro astuto, con una struttura compatta, letture intuitive chiaramente, l'alta affidabilità, senza interferenza esterna di potere, anti-fulmine, l'ovvio vantaggio di basso costo, è ampiamente usato misurare il tubo chiuso e l'acciaio inossidabile 1Cr18Ni9Ti, 2Cr13 ed il corindone Al2O3, carburo non corrodere e nessun fibre, particelle ed altre impurità, la viscosità cinematica alla temperatura di funzionamento è di meno di 5 il ²/s del × 10-6m di liquido, per la viscosità cinematica più di 5 ²/s del × 10-6m di liquido, può essere controllo quantitativo, eccessivo allarme, ecc., è un metro di contatore e di energia ideale.
Oggetti di misura: lubrifichi, liquidi organici, liquido inorganico, gas di petrolio liquefatto, gas naturale, gas di carbone e liquidi criogenici.
Caratteristiche
Alta precisione del ☆, generalmente fino a ±1%R, ±0.5%R, alta precisione fino a 0.2%R
ripetibilità del ☆Good, ripetibilità a breve termine fino ad un massimo di 0,05% ~ 0,2%, nello stabilimento commerciale è la scelta preferita del misuratore di portata.
Uscita del ☆ del segnale di frequenza di impulso, adatta a totalizzatore ed a collegamento con il PC; nessun spostamento zero e forte interferenza resistono a
Il ☆ che il segnale ad alta frequenza (3~4KHz) può essere ottenuto, la risoluzione del segnale è forte.
Diametro medio e grande fino al 1:20, piccolo calibro 1 della vasta gamma del ☆: 10.
Struttura compatta del ☆ & manutenzione conveniente
Applicazioni
Gas di petrolio liquefatto ☆, petrolio raffinato e stazioni di trasporto e della riunione del greggio leggero, la prima e stazione terminale di grande conduttura del petrolio greggio per lo stabilimento commerciale.
☆ ampiamente usato in petrolio, nel prodotto chimico, nella metallurgia, in carta ed in altre industrie per misurare il volume di flusso liquido e di volume totale.
Specifiche
Campo di misura & pressione di esercizio
Classificazione dello strumento
1. secondo la funzione dello strumento, il misuratore di portata della turbina di KXTUF può essere classificato a due tipi, che è:
Sensore di flusso della turbina del ☆/trasmettitore
Misuratore di portata integrato astuto della turbina del ☆
descrizione 2.Function
Sensore di flusso della turbina del ☆/trasmettitore
Questo prodotto stesso non ha funzione locale di indicazione, solo trasmissione a distanza del segnale di flusso. Il segnale di flusso può essere diviso al segnale di impulso o al segnale corrente (4-20mA); prezzo basso, livello elevato di integrazione, piccolo volume, particolarmente adatto a usando insieme all'indicatore secondario, allo SpA, al DCS e ad altri sistemi di controllo con il computer.
Secondo il segnale in uscita, il genere di prodotto può essere diviso al tipo di KXTUF-N ed al tipo di KXTUF-A.
Misuratore di portata integrato astuto della turbina del ☆
Questo prodotto stesso con la funzione locale dell'esposizione, due visualizzatori disponibili, secondo il modo dell'alimentazione elettrica, se con la trasmissione a distanza del segnale, può essere divisa al tipo di KXTUF-B ed al tipo di KXTUF-C.
KXTUF-B: Cellula del litio dell'alimentazione elettrica 3.2V 10AH (4 anni di tempo di impiego), senza uscita del segnale.
KXTUF-C: Il rifornimento di CC di esterno 24V, ha prodotto il segnale corrente bifilare standard di 4-20 mA, la comunicazione di HART o di RS485 facoltativi.
Dimensione
Diagramma 1 (DN4~DN10): Tipo di collegamento infilato sensore di flusso della turbina (sezione diritta compresa del tubo).
Diagramma 2 (DN15~DN40): Disegno di dimensione collegato filo del sensore di flusso.
Diagramma 3 (DN4~DN10): Disegno collegato flangia del sensore di flusso della turbina.
Il metodo dell'installazione del sensore secondo le specifiche differenti, adotta il filo o il collegamento della flangia, il metodo dell'installazione è indicato nel diagramma 1, 2, 3.
Dimensioni dell'installazione
Informazioni di ordinazione
Modello | Osservazioni | |||||||
KXTUF- | ||||||||
DN | 4 | 4 millimetri | ||||||
6 | 6 millimetri | |||||||
10 | 10 millimetri | |||||||
15 | 15 millimetri | |||||||
20 |
|
20 millimetri | ||||||
25 | 25 millimetri | |||||||
32 | 32 millimetri | |||||||
40 | 40 millimetri | |||||||
50 | 50 millimetri | |||||||
65 | 65 millimetri | |||||||
80 | 80 millimetri | |||||||
100 | 100 millimetri | |||||||
125 | 125 millimetri | |||||||
150 | 150 millimetri | |||||||
200 | 200 millimetri | |||||||
Tipo | N | Tipo del sensore: il potere +12V o 24V, ha prodotto il segnale di impulso del sistema di 3 cavi | ||||||
A | Tipo del trasmettitore: il potere di +24V, ha prodotto 2 il cavo 4-20 mA | |||||||
B | Tipo astuto: cellula del litio, indicatore locale, senza uscita del segnale | |||||||
C | Tipo astuto: potere di +24V, indicatore locale, 2 uscita del cavo 4-20mA/pulse | |||||||
C1 | Tipo astuto: potere di +24V, indicatore locale, comunicazione RS485 | |||||||
protocollo | ||||||||
C2 | Tipo astuto: potere di +24V, indicatore locale, protocollo di HART | |||||||
Accuratezza | 05 |
|
0,5 | |||||
10 | 1,0 | |||||||
02 | 0,2 (ordine speciale, molto termine di consegna) | |||||||
Gamma | W | Campo di misura esteso | ||||||
S | Campo di misura standard | |||||||
Materiale del corpo | S | 304 SS | ||||||
L | 316 (l) SS | |||||||
Protetto contro le esplosioni | N | Non protetto contro le esplosioni | ||||||
E | Protetto contro le esplosioni, ExdIIBT6 | |||||||
Valutazione di pressione | N | Normale | ||||||
H (x) | Ad alta pressione |
