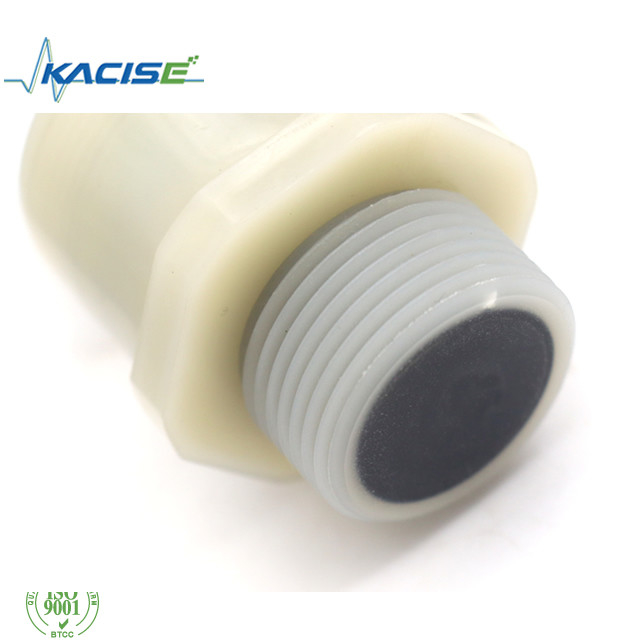

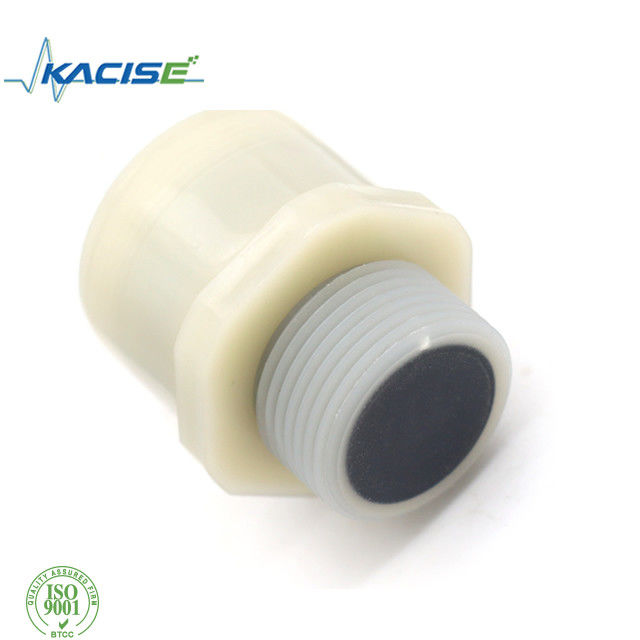

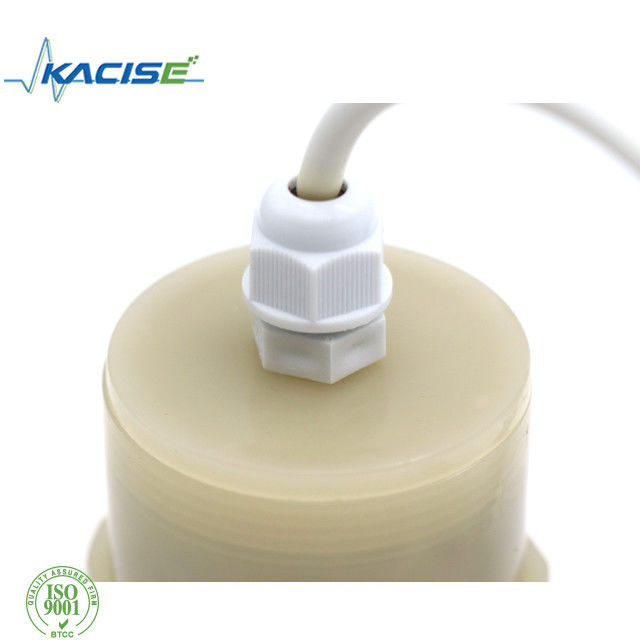

sensore di livello dell'acqua ultrasonico resistente alla corrosione materiale di 4-20mA RS485 PTFE
Descrizione
Questo sensore fornisce molto breve a rilevazione a lungo raggio ed alla gamma, in un alloggio compatto e robusto del PVC,
ha progettato per incontrare IP65.
caratteristiche:
- Alta sensibilità.
- Struttura compatta e robusta.
- Alta valutazione di protezione IP65.
- Intelaiatura, adatte resistenti alla corrosione a medio corrosivo e ad applicazione
Parametro
| Parametri generali |
Proprietà meccaniche |
| Gamma di rilevazione |
200mm~3000mm |
Collegamento |
un cavo di 5 perni |
| Frequenza del trasduttore |
70KHZ |
Peso |
100g |
| Precisione di ripetibilità |
≤1% |
Grado del IP |
IP65 |
| Tempo di reazione |
<>50ms |
|
| Angolo d'apertura |
7°±2 |
| Impiegati. Compensazione |
dentro/fuori di/impiegati della correzione. |
| Parametri elettrici |
| Tensione di funzionamento |
14.5VDC~27VDC |
| Tensione di funzionamento di limite |
13VDC~30VDC |
| Consumo di energia |
≤30mA |
| Protezione di circuito |
protezione di cortocircuito, protezione di sovraccarico |
| Uscita |
Uscita di Digital |
RS485 |
| Uscita analogica |
0~5V |
| Uscita del commutatore |
0V / 5V |
| Ambiente ambientale |
| Impiegati ambientali di funzionamento. |
0~70℃ (- 40~85℃, -55~125℃, ecc, personalizzabili) |
| Temperatura di stoccaggio |
-55~125℃ |
Dimensioni
Collegamenti
Applicazione
- Misura livellata del carro armato
- Misura livellata del recipiente
- Rilevazione di zona di prossimità
- Rilevazione della gente
- Sensore di gamma del robot
- Navigazione autonoma
- navigazione dei Multi-sensori
- Distanzi la misurazione
- Rilevazione dell'oggetto della lunga autonomia
- Automazione industriale
Descrizione delle funzioni del sensore
Regolazione dell'uscita analogica.
L'uscita analogica può essere programmata mentre l'utente vuole. Come il lavoro all'uscita del commutatore o lavoro all'uscita della fodera tutti i parametri possono essere fissati dall'interfaccia RS485.
Ci sono 8 tipi di funzioni d'uscita possono essere programmati.
Tutta la routine di regolazione come segue,
punto 1 ha fissato una distanza aguzza dal RS485,
punto 2 ha fissato un'altra distanza aguzza dal RS485.
Step3 ha messo il tipo fodera o commutatore dell'uscita ed ha fissato le opzioni di uscita relative
Step4 ripartono il sensore.
1. Modo della finestra normalmente aperto e funzione d'uscita positiva del pendio di modo della fodera.
2. Modo della finestra normalmente chiuso e funzione d'uscita negativa del pendio di modo della fodera.
3. Singolo punto di commutazione, funzione normalmente aperta.
4. Singolo punto di commutazione, funzione normalmente chiusa.
5. Singola biforcazione con la funzione normalmente aperta di lacuna di isteresi.
6. Singola biforcazione con la funzione normalmente chiusa di lacuna di isteresi.
7. Rilevazione della funzione aperta presenza-normale dell'oggetto.
8. Rilevazione della funzione aperta presenza-chiusa dell'oggetto.
Punto di commutazione, fissante distanza solo dopo il potere sopra. L'orologio interno può assicurare non può essere cambiato dopo 5 minuti dopo potere sopra. Se voglia cambiare il punto di commutazione, l'utente può soltanto fissando la distanza di richiesta dopo il nuovo inizio di potere.
Per il tipo dell'uscita RS485.
Ci sono 2 generi di stile di lavoro,
Uno per la misura automatica, il sensore misurerà ripetutamente la distanza o il livello ed il periodo di misura può essere fissato da UART. Il risultato della misura può essere andato a prendere ogni volta.
L'altro stile è il modo di risparmio elettrico quando il sensore è sonno, finché il sensore non abbia ricevuto il comando di indagine con precodifichi. Il protocollo di comunicazione è il modus-RTU.
Per esempio il risultato della misura può essere letto tramite accesso il registro 0x101 dal protocollo di Modbus.
Per più informazioni contattici prego per la guida di ingegneria del software.
