Luogo di origine:
La Cina
Marca:
KACISE
Certificazione:
ISO / CE / Explosion-proof
Numero di modello:
Serie di KVF
![]()

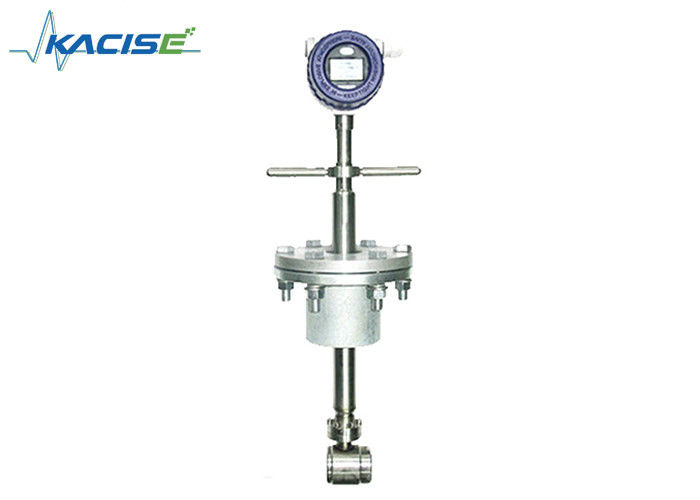

Introduzione
Il misuratore di portata a vortice si basa sul principio del "vortice Karman", l'uso del cristallo piezoelettrico come elemento di misura degli strumenti di misurazione del flusso per una varietà di misurazioni del flusso di gas, vapore e liquidi. Serie LUGB di specifiche del misuratore di portata a vortice da DN15 a DN600, misuratore di portata a vortice in conformità con le caratteristiche strutturali nel misuratore di portata a vortice a tubo pieno e misuratore di portata a vortice plug-in. In base ai diversi segnali di uscita, è possibile suddividere il sensore in modalità di uscita a impulsi e l'uscita di corrente standard del trasmettitore. Lo strumento presenta il vantaggio di un ampio intervallo di misurazione del flusso, elevata precisione, struttura semplice, piccola perdita di pressione, assenza di parti in movimento, ecc. Viene applicato alla misurazione del flusso istantaneo e del flusso totale di fluido in una tubazione chiusa.

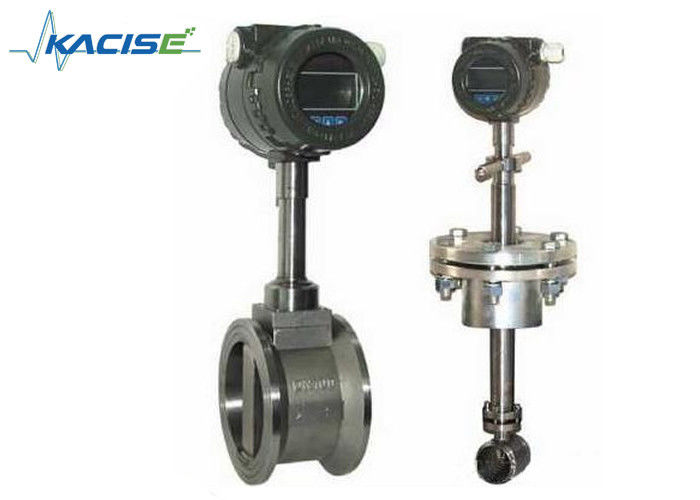

Misuratore di portata a vortice strutturale
![]()
Caratteristiche
La misurazione è indipendente dalla densità del fluido, viscosità, umidità, temperatura, pressione e conduttività Non sono presenti ostacoli nel tubo di misurazione, nessuna perdita di pressione nel tubo, la cui parte diritta ha requisiti minimi. Il sensore con elettrodo messo a terra garantisce un buon collegamento a terra. Il sensore con tecnologia di elaborazione avanzata presenta una buona resistenza alla pressione negativa.
Parametri
| Diametro del tubo | DN15~DN1800 |
| Materiali del misuratore | 1Cr18Ni9Ti |
| Pressione nominale (Mpa) | 1,6 MPa; 2,5 MPa; 4,0 MPa |
| Temperatura media misurata (℃) | -40~+250℃; -40~+350℃ |
| Condizioni ambientali | Temperatura: -10~+55℃, umidità 5%~90%, pressione: 86~106Kpa |
| Classe di precisione | liquido: lettura ±0,5 |
| Misurazione di gas o vapore: | lettura±1.0,±1.5 |
| Rapporto di couverture | 1:10; 1:15 |
| Coefficiente di perdita di pressione | Cd<2,6 |
| Segnale di uscita | 4-20 mA o impulso |
| Alimentazione elettrica |
sensore: +12 V CC, +24 V CC trasmettitore: +24 VCC Display sul posto: batteria da 3,2 V |
| Linee di trasmissione del segnale | STVPV3×0,3 (a tre fili), 2×0,3 (a due fili) |
| Installazione | Flangia di serraggio integrata o collegamento a flangia |
| Distanza di trasmissione | ≤500m |
| Interfaccia della linea di segnale | Filettatura maschioM20×1,5 |
| Livelli di esplosione | ExdIIBT6 |
| Classe di protezione | IP65 |
| Consentire l'accelerazione delle vibrazioni | 1,0 g |
Selezione del modello
| KVF | Parametri | ||||||||||
| Diametro nominale | DNXX | DN15~DN1800 (mm) | |||||||||
| Struttura | F | Tipo remoto con display | |||||||||
| Y | Tipo compatto con display | ||||||||||
| Precisione | UN | Tipo di tubo: Classe 1.0 | |||||||||
| B | Tipo di inserzione: Classe 2.5 | ||||||||||
| Pressione nominale | 16 | 1,6 MPa | |||||||||
| XX | Personalizzazione | ||||||||||
| Massimo. temp. di medio | M | <250℃ | |||||||||
| H | >250℃ | ||||||||||
| Altra funzione | P | Con compensazione della pressione | |||||||||
| T | Con compensazione della temperatura | ||||||||||
| P.T | Con compensazione della pressione e della temperatura | ||||||||||
| Energia | 1 | 12~28 VCC | |||||||||
| 2 | 85~265 VCA (display remoto) | ||||||||||
| 3 | Batteria al litio da 3,6 V (sul display in loco) | ||||||||||
| Produzione | UN | 4-20 mA | |||||||||
| M | Impulso di tensione | ||||||||||
| H | HART | ||||||||||
| R1 | RS232 | ||||||||||
| R2 | RS485 | ||||||||||
| Installazione | 1 | Flangia | |||||||||
| 2 | Flangia di fissaggio | ||||||||||
| 3 | Inserimento | ||||||||||
| 4 | Filo | ||||||||||
| 5 | MORSETTO | ||||||||||
| A prova di esplosione | UN | Non a prova di esplosione | |||||||||
| B | Antideflagrante intrinseco | ||||||||||
| G | A prova di fiamma | ||||||||||
