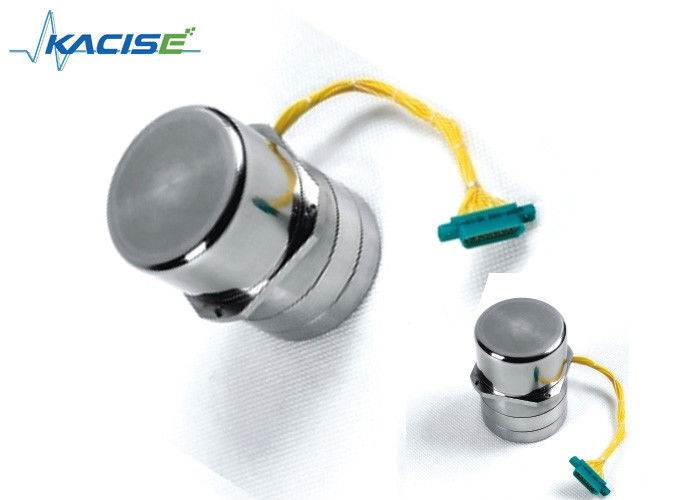

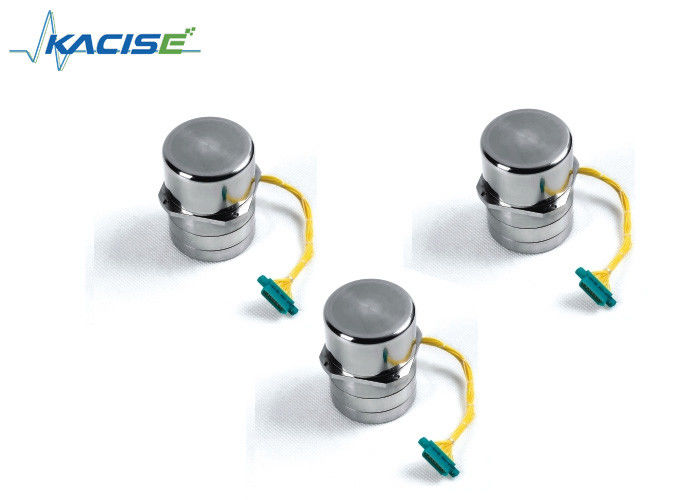

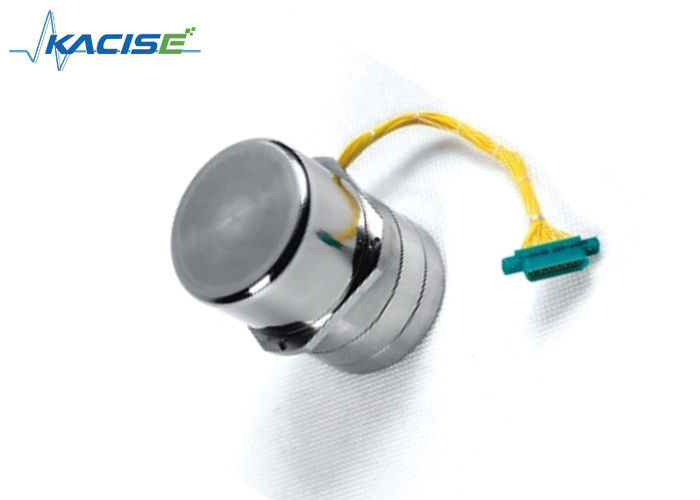

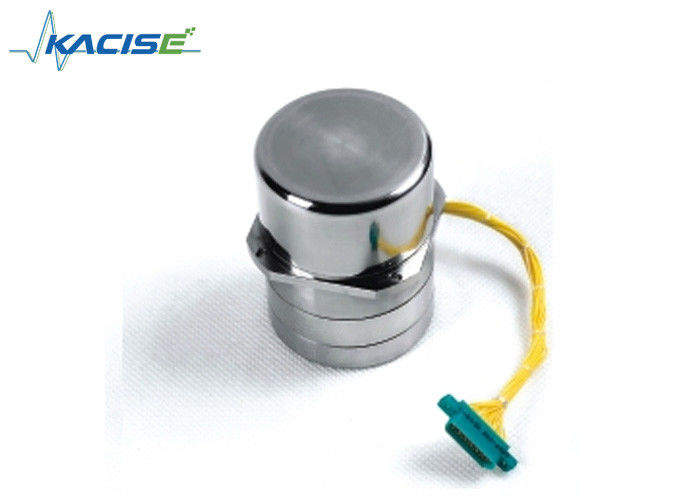

Sensore elettronico leggero del giroscopio per il campo di perforazione del pozzo trivellato

Sensore elettronico leggero del giroscopio per il campo di perforazione del pozzo trivellato

  • Sensore elettronico leggero del giroscopio per il campo di perforazione del pozzo trivellato
  • Sensore elettronico leggero del giroscopio per il campo di perforazione del pozzo trivellato
  • Sensore elettronico leggero del giroscopio per il campo di perforazione del pozzo trivellato
  • Sensore elettronico leggero del giroscopio per il campo di perforazione del pozzo trivellato
Sensore elettronico leggero del giroscopio per il campo di perforazione del pozzo trivellato
Dettagli:
Luogo di origine: Shaanxi, Cina (continente)
Marca: KACISE
Numero di modello: KTG-M5
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 Piece / Pieces
Prezzo: Negotiable
Imballaggi particolari: richieste dei clienti o del cartone disponibili
Tempi di consegna: 5 giorni lavorativi dopo il pagamento
Termini di pagamento: L/C, D/A, D/P, Western Union, MoneyGram
Capacità di alimentazione: 1000 pezzo/pezzi alla settimana negoziabile
Contatto
Descrizione di prodotto dettagliata
Deriva casuale: ≤0.2°/h Potere (1 fase): 5&16000V & hertz
Stabilità della deriva: ≤0.25°/h Non lineare: ≤0.5%F
Tasso d'inseguimento massimo: ≥60°/S Larghezza di banda: ≥70HZ
Evidenziare:

sensore del giroscopio dei mems

,

modulo del sensore del giroscopio

Giroscopio sintonizzato dinamico di alta precisione KTG-50 per il sistema della cinghia-giù della terra

Caratteristica


  • Leggero

  •  Piccola dimensione

  •  Rapidamente iniziando

  • Utilizzato nell'ambiente ad alta temperatura


Introduzione

Nel campo della perforazione, i dispositivi inerziali è maggiori e più adattabili del campo di volo, a causa delle sue condizioni sfavorevoli di lavoro, le temperature ambientali è alto, la temperatura di adattamento e requisiti di vita è molto esigente, girobussola dinamicamente sintonizzata KTG-M5 è progettata per il caso del campo della perforazione.

Parametro


Parametro Spec. Valore Unità
Potere Potere (fase 3) 12&400 V & hertz
Potere (1 fase) 5&16000 V & hertz
prestazione Deriva casuale ≤0.2 °/h
Stabilità della deriva ≤0.25 °/h
Non lineare ≤0.5 %FS
Tasso d'inseguimento massimo ≥60 °/S
A deriva Non G sensibile ≤15 °/h/g
A deriva G sensibile ≤8 °/h/g
Larghezza di banda ≥60 Hertz
Fattore di scala di Torquer ≥670 °/h/mA
tecnologico Tasso di sincronizzazione 8000 r/min
Tempo di sincronizzazione ≤30 S
Pendenza dell'uscita 21±2 sistemi MV “
Torquer primario 50±3 Ω
coppia di torsione secondaria 2±0.5 Ω
Fisico Peso <130> g
Dimensioni φ29×53 millimetro
Flangia M5×29 millimetro
Luogo di lavoro Temperatura -15~100
Vibrazione 5 g
Scossa ≥50 g



Installazione


I prodotti dovrebbero essere installati per assicurarsi che quell'asse di X (y) e l'asse di riferimento di misura coincida, l'errore dell'installazione dovrebbe essere meno di 5'.

Operazione


  • Soltanto i prodotti che abbinano il potere appropriato ed il circuito bloccato del ciclo per lavorare correttamente, circuito di bisogno, spiegano prego in anticipo.
  • Quando il prodotto nell'ambito di uso normale, voi dovrebbe accendere il potere di avviare il motore, circa 40s e poi il ciclo della su serratura, di modo che i prodotti nello stato chiuso del ciclo; l'arresto, sconnessione ha chiuso il ciclo a chiave in modo che il prodotto fosse nell'operazione ad anello aperto e poi stacca l'alimentazione elettrica.
  • Il prodotto stimolato, interrotto in 40s, dovrebbe evitare scuotere il prodotto, il processo di installazione dovrebbe essere luce, si accende, la non collisione del prodotto, la percussione.
  • Il prodotto nell'uso del processo è proibito rigorosamente per tirare la spina.
  • Il prodotto nell'uso del processo, non può mettere in cortocircuito fra l'alimentazione elettrica esterna.
  • L'anomalia si presenta durante l'uso, dovrebbe immediatamente spegnere il potere, individuazione dei difetti, se l'errore interno del prodotto, il cliente notificherà subito la mia società, la mia società organizzata dalla riparazione.



Dimensione

 Sensore elettronico leggero del giroscopio per il campo di perforazione del pozzo trivellato 0Sensore elettronico leggero del giroscopio per il campo di perforazione del pozzo trivellato 1J30J-15T


Definizione del connettore


 Il tipo dell'incavo: J30J-15T (cavo length160~175mm)


Pin no. Definizione di funzione Osservazione
1 Uscita del segnale dell'ascissa
2 Terra Per potere ed i segnali di eccitazione
3 Bobina di coppia di torsione dell'ascissa (l'estremità)
4 Un potere del driver del motore di fase Là-fase 12V, 400Hz
5 Alimentazione elettrica di eccitazione del sensore Singal-phase5V, 16KHz
6 Uscita del segnale dell'asse y
7 Bobina di coppia di torsione dell'asse y (l'inizio)
8 Potere del driver del motore di fase di B Là-fase 12V, 400Hz
9 DC+15V Potere per il preamplificatore
10 DC-15V Potere per il preamplificatore
11 Bobina di coppia di torsione dell'ascissa (l'inizio)
12 POSIZIONE DI SEGNALE MINIMO
13 POSIZIONE DI SEGNALE MINIMO
14 Potere del driver del motore di fase di C Là-fase 12V, 400Hz
15 Bobina di coppia di torsione dell'asse y (l'estremità)

NOTA: Lo stesso si applica a J30J-21T, se l'uso l'altro incavo, spiega prego in anticipo.
