OEM Mobile Control GPRS Wireless Irrigate Distanza Sensore di livello del carburante dell'acqua ROLA
1.descrizione
Un sensore di livello (idrostatico/trasmettitore di livello/sensore di livello/sensore di livello dell'acqua) è un sensore di pressione per misurare i livelli di liquido.Il trasmettitore di livello del liquido a pressione statica di ingresso (liquid level meter) si basa sul principio secondo cui la pressione idrostatica misurata è proporzionale all'altezza del liquido.Utilizza un elemento sensibile al silicio diffuso isolato o un sensore di pressione capacitivo in ceramica per convertire la pressione statica in segnale elettrico, e poi lo converte in segnale elettrico standard (generalmente 4 ~ 20mA / 1 ~ 5VDC) dopo compensazione della temperatura e correzione lineare.È adatto per la misurazione del livello di liquido di vari supporti nel settore petrolchimico, metallurgico, dell'energia elettrica, farmaceutico, dell'approvvigionamento idrico e del drenaggio,Protezione dell'ambiente e altri sistemi e industrie.
2. Riassunto del sistema
Il sistema di misurazione dell'altezza del liquido in modalità di comunicazione GPRS comprende l'apparecchiatura terminale di misurazione dell'altezza del liquido in modalità di comunicazione GPRS, il software di gestione del server e la linea di configurazione.È utilizzato per misurare il valore di altezza del liquido, valori di temperatura, dati di longitudine e latitudine, dati di data e ora e visualizzare tali valori nel software di gestione del server.
Nota 1: Il sistema di misura dell'altezza del liquido in modalità di comunicazione GPRS per abbreviare sistema come descritto di seguito.
Nota 2: L'apparecchiatura terminale per la misurazione dell'altezza del liquido in modalità di comunicazione GPRS (abbreviazione Terminal) è descritta come segue.
Avviso 3: Il Software di gestione server abbreviato Software come descritto di seguito.
Nota 4: la Linea di configurazione per abbreviazione Linea come descritta di seguito.
Il terminale viene utilizzato per misurare il valore di altezza del liquido e il valore di temperatura e trasmettere questi valori di misurazione al software in modalità di comunicazione GPRS.l'utente può utilizzare il software per visualizzare il valore di altezza del liquido e gestire questi terminali.
Il Software è solo un software demo da offrire all'utente, la sua funzione è molto semplice, e non ha una funzione potente per prendere molti terminali in esecuzione allo stesso tempo.Se l'utente ha bisogno di un sistema di grandi dimensioni, si prega di contattare Xi'an Kacise Optronics Tech Co., Ltd.
Il
3. Terminale Disegno strutturale

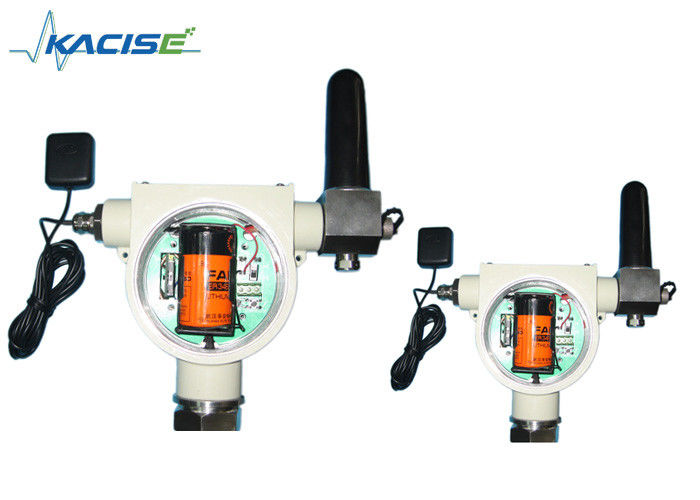

Disegno della struttura del terminale GXPS609 (GPRS): come figura 1.
La parte posteriore del terminale GXPS609 (GPRS): come nella figura 2
4.Norma tecnologica e utilizzo dell'alimentazione
| Intervallo di misura |
0'3m di diesel. |
| Precisione di misura |
00,5% F.S. |
| Via di alimentazione |
3.6VDC batteria e 10VDC35VDC
alimentazione esterna.
|
| Difendere il grado |
Protezione IP65 |
| Temperatura di lavoro |
-25°C 85°C. |
| Temperatura di conservazione |
-25°C 85°C. |
| Frequenza di comunicazione |
GSM/GPRS 850/900/1800/1900 MHz. |
| Tipo di interfaccia |
NPT1. |
| Timing del tempo di lavoro |
3 minuti 1000 minuti (può essere impostato). |
| Funzione di aggiunta |
LCD, tastiera, GPS. |
| Terminale limite di tempo di utilizzo della batteria |
ad esempio, utilizzare la batteria numero uno ER34615M, la sua capacità è di 14,5AH, la frequenza di lavoro Sistema è un lavoro una volta all'ora: Il terminale GXPS609 (GPS) può funzionare per circa 120 giorni. |
| Selezionare il modello di batteria |
se l'utente desidera selezionare la batteria da solo, si prega di eseguire la selezione in base allo standard della batteria come segue. tensione della batteria: 3,0VDC; corrente di uscita continua massima:più di 0.5A; capacità di corrente di uscita per impulsi: superiore a 1A.
|
| Utilizzo dell'alimentazione illuminato |
il "Terminal" può utilizzare batterie o alimentazione esterna.1 è anodo, 2 è il catodo.
|
