Luogo di origine:
La Cina
Marca:
Kacise
Certificazione:
CE / ISO / Explosion-proof
Numero di modello:
KTF

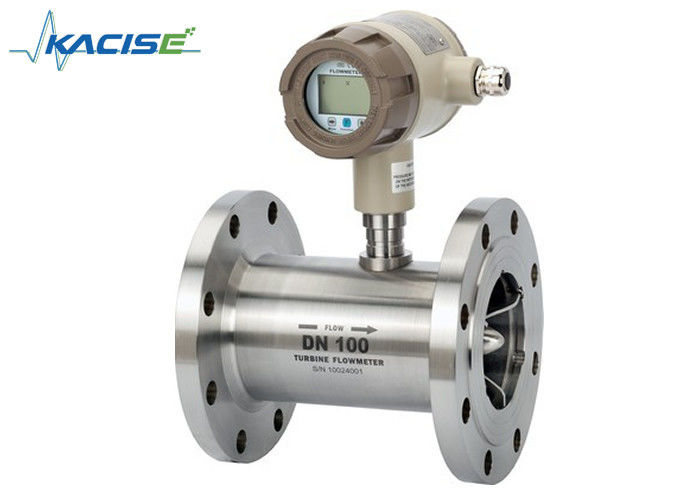

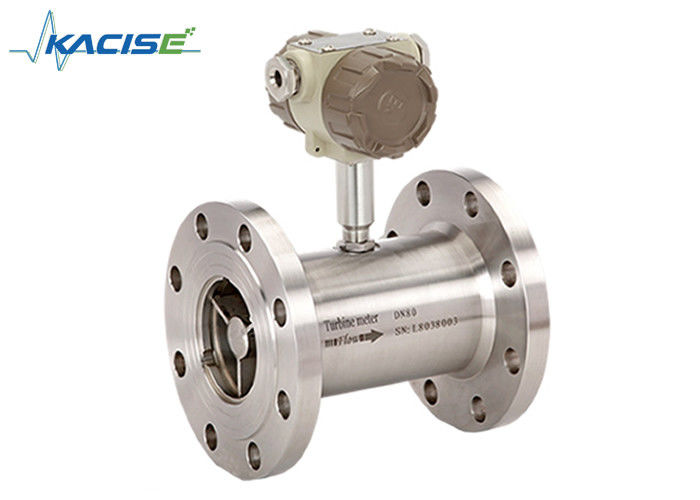

Misuratore di portata a turbina un misuratore di portata ampiamente applicato nelle industrie farmaceutiche, alimentari, delle bevande per la misurazione, il dosaggio, il controllo, il riempimento, ecc. La parte rotante del misuratore di portata è realizzata in materiale speciale che possiede buone prestazioni anticorrosive e antiruggine. La struttura del flussometro è progettata in modo speciale e ha una precisione e una ripetibilità ampiamente approvate. Prodotto anche con connessione di facile manutenzione, adatto per l'industria farmaceutica e delle bevande.
| Parametro | Valore | Unità | |
|
Diametro |
Filo | 4, 6, 10, 15, 20, 25, 32, 40 | mm |
| Flangia (morsetto) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200 | mm | |
| Precisione | ±1, ±0,5, ±0,2 (personalizzato) | %R | |
| Rapporto di portata | 1:10, 1:15, 1:20 | ||
| Materiale del sensore | Acciaio inossidabile 304, 316(L) ecc. | ||
|
Lavorando ambiente |
Temp. media | -20~120 | °C |
| Temp. ambiente | -10~55 | °C | |
| Umidità relativa | 5%~90% | ||
| Pressione atmosferica | 86~106 | KPa | |
| Uscita del segnale |
Sensore: segnale di frequenza degli impulsi, livello elettrico basso ≤ 0,8 V, livello alto ≥ 8 V Trasmettitore: segnale di corrente CC a due fili, 4-20 mA |
||
| Interfaccia di comunicazione | RS485 | ||
|
Alimentazione elettrica |
Sensore: +12 V CC, +24 V CC (opzionale) Trasmettitore: +24 V CC Tipo di indicazione locale: cella al litio da 3 V incorporata o +24 V CC esterna |
||
| Cavo di trasmissione del segnale | STVPV3×0,3 (3 fili), 2×0,3 (2 fili) | ||
| Distanza di trasmissione | Non più di 1000 | M | |
| Interfaccia della linea di segnale |
Tipo base: connettore Hausman o cavo a 3 conduttori; Tipo antideflagrante: M20 × 1,5 (F) |
||
| Grado antideflagrante |
Tipo base: non antideflagrante; tipo antideflagrante: ExdIIBT6 |
||
| Livello di protezione | IP65 | ||
|
Diametro (mm) |
Portata standard (m3/H) | Portata estesa (m3/H) |
Connessione normale e Valutazione della pressione (MPa) |
Pressione nominale speciale (MPa) (collegamento flangiato) |
| DN4 | 0,04~0,25 | 0,04~0,4 | Collegamento filettato/6.3 | 10, 16, 25 |
| DN6 | 0,1~0,6 | 0,06~0,6 | Collegamento filettato/6.3 | 10, 16, 25 |
| DN10 | 0,2~1,2 | 0,15~1,5 | Collegamento filettato/6.3 | 10, 16, 25 |
| DN15 | 0,6~6 | 0,4~8 | Collegamento filettato/6.3 | 4.0, 6.3, 10, 16, 25 |
| Collegamento a flangia/2.5 | ||||
| DN20 | 0,8~8 | 0,45~9 | Collegamento filettato/6.3 | 4.0, 6.3, 10, 16, 25 |
| Collegamento a flangia/2.5 | ||||
| DN25 | 1~10 | 0,5~10 | Collegamento filettato/6.3 | 4.0, 6.3, 10, 16, 25 |
| Collegamento a flangia/2.5 | ||||
| DN32 | 1,5~15 | 0,8~15 | Collegamento filettato/6.3 | 4.0, 6.3, 10, 16, 25 |
| Collegamento a flangia/2.5 | ||||
| DN40 | 2~20 | 1~20 | Collegamento filettato/6.3 | 4.0, 6.3, 10, 16, 25 |
| Collegamento a flangia/2.5 | ||||
| DN50 | 4~40 | 2~40 | Collegamento a flangia/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN65 | 7~70 | 4~70 | Collegamento a flangia/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN80 | 10~100 | 5~100 | Collegamento a flangia/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN100 | 20~200 | 10~200 | Collegamento a flangia/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN125 | 25~250 | 13~250 | Collegamento a flangia/1.6 | 2.5, 4.0, 6.3, 10, 16 |
| DN150 | 30~300 | 15~300 | Collegamento a flangia/1.6 | 2.5, 4.0, 6.3, 10, 16 |
| DN200 | 80~800 | 40~800 | Collegamento a flangia/1.6 | 2.5, 4.0, 6.3, 10, 16 |
Schema 1 (DN4~DN10):Sensore di flusso a turbina con connessione filettata (compresa la sezione del tubo diritto).
Schema 2 (DN15~DN40):Disegno delle dimensioni del sensore di flusso collegato con filettatura.
Schema 3 (DN4~DN10):Disegno del sensore di flusso a turbina collegato a flangia.
Metodo di installazione del sensore in base alle diverse specifiche, adottare una connessione filettata o flangiata, il metodo di installazione è mostrato nello schema 1, 2, 3
| Diametro (millimetro) | L(mm) | G | K(mm) | D(mm) | n(buco) |
| 4 | 295 | G1/2 | |||
| 6 | 330 | G1/2 | |||
| 10 | 450 | G1/2 | |||
| 15 | 75 | G1 | Φ65 | Φ14 | 4 |
| 20 | 80 | G1 | Φ75 | Φ14 | 4 |
| 25 | 100 | G5/4 | Φ85 | Φ14 | 4 |
| 32 | 140 | G2 | Φ100 | Φ14 | 4 |
| 40 | 140 | G2 | Φ110 | Φ18 | 4 |
| 50 | 150 | Φ125 | Φ18 | 4 | |
| 65 | 170 | Φ145 | Φ18 | 4 | |
| 80 | 200 | Φ160 | Φ18 | 8 | |
| 100 | 220 | Φ180 | Φ18 | 8 | |
| 125 | 250 | Φ210 | Φ18 | 8 | |
| 150 | 300 | Φ240 | Φ22 | 8 | |
| 200 | 360 | Φ295 | Φ22 | 12 |
| Modello | Osservazioni | |||||||
| KTF | ||||||||
| DN | 4 | 4 mm | ||||||
| 6 | 6 mm | |||||||
| 10 | 10 mm | |||||||
| 15 | 15 mm | |||||||
| 20 | 20 mm | |||||||
| 25 | 25 mm | |||||||
| 32 | 32 mm | |||||||
| 40 | 40 mm | |||||||
| 50 | 50 mm | |||||||
| 65 | 65 mm | |||||||
| 80 | 80 mm | |||||||
| 100 | 100 mm | |||||||
| 125 | 125 mm | |||||||
| 150 | 150 mm | |||||||
| 200 | 200 mm | |||||||
| Tipo | N | Tipo di sensore: alimentazione +12 V o 24 V, segnale di impulso del sistema a 3 fili in uscita | ||||||
| UN | Tipo di trasmettitore: alimentazione +24 V, uscita 2 fili 4-20 mA | |||||||
| B | Tipo intelligente: cella al litio, indicatore locale, senza uscita del segnale | |||||||
| C | Tipo intelligente: alimentazione +24 V, indicatore locale, uscita a 2 fili 4-20 mA/impulsi | |||||||
| C1 | Tipo intelligente: alimentazione +24 V, indicatore locale, comunicazione RS485 | |||||||
| protocollo | ||||||||
| C2 | Tipo intelligente: alimentazione +24 V, indicatore locale, protocollo HART | |||||||
| Precisione | 05 | 0,5 | ||||||
| 10 | 1.0 | |||||||
| 02 | 0,2 (Ordine speciale, tempi di consegna lunghi) | |||||||
| Allineare | W | Campo di misura esteso | ||||||
| S | Campo di misura standard | |||||||
| Materiale del corpo | S | 304 SS | ||||||
| l | 316(L)SS | |||||||
| A prova di esplosione | N | Non a prova di esplosione | ||||||
| E | A prova di esplosione, ExdIIBT6 | |||||||
| Valutazione della pressione | N | Normale | ||||||
| H(x) | Alta pressione | |||||||
