Misuratore di livello ad ultrasuoni a prova di esplosione ad ampio raggio e alta precisione per applicazioni industriali

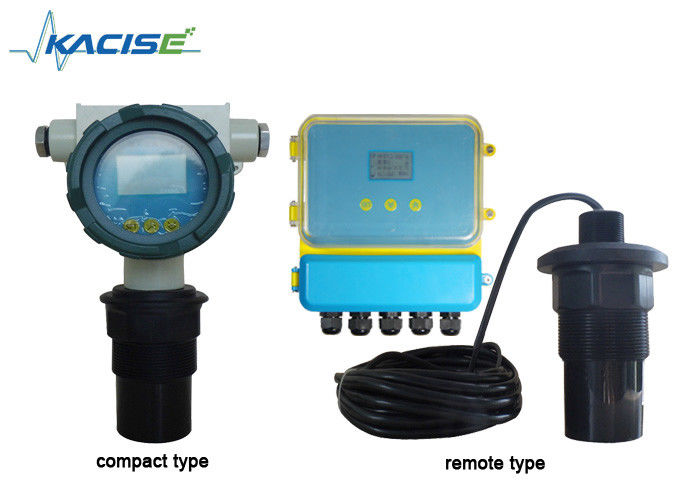

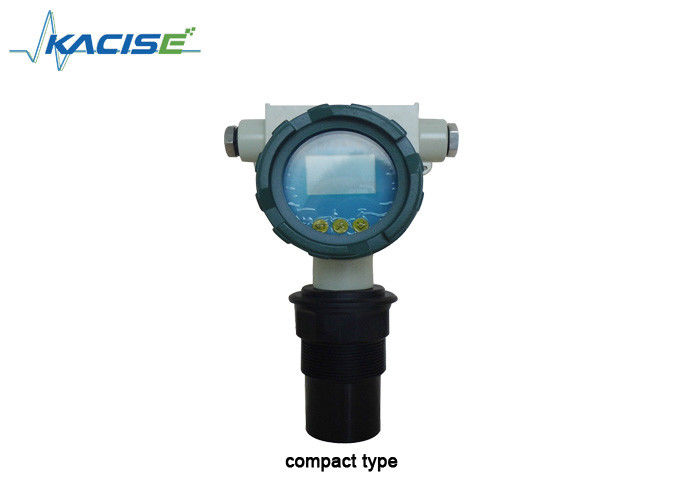

Il misuratore di livello ad ultrasuoni di tipo compatto è un'apparecchiatura a basso costo per la misurazione del livello di liquidi, liquami e solidi nel settore industriale. È ampiamente utilizzato nel trattamento delle acque, nei progetti municipali, nell'industria chimica, metallurgica e di produzione di macchinari.

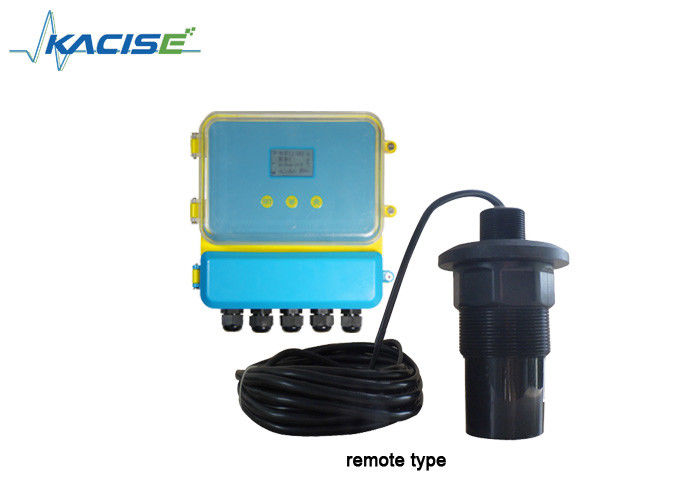

Il misuratore di livello ad ultrasuoni di tipo Remort è un'apparecchiatura a basso costo per la misurazione del livello di liquidi, liquami e solidi nel settore industriale. L'unità principale è installata separatamente con sensore, è più adatta per l'installazione di serbatoio, contenitore di stoccaggio e staffa.

È ampiamente utilizzato nel trattamento delle acque, nei progetti municipali, nell'industria chimica, metallurgica e di produzione di macchinari.

Struttura del prodotto

Il metodo di installazione è lo stesso della misurazione dei liquidi. Può essere installato sulla flangia che unisce il tubo collegato del contenitore. L'asse deve essere rivolto verso l'uscita del contenitore o perpendicolare alla superficie del mezzo, la sonda deve poter uscire dal tubo collegato.

Il misuratore di differenza di livello ad ultrasuoni, dotato di menu cinese e inglese e di configurazione semplice, può soddisfare le diverse esigenze del cliente. Normalmente, dopo aver seguito le istruzioni di installazione e impostato diversi parametri, inizierà a funzionare.

Operazione semplice:

1. Tasto: È possibile eseguire il debug dei nostri prodotti tramite tre tasti sul pannello. Quindi, il valore misurato viene mostrato dal LED.
2. Dopo aver acceso il nostro prodotto, premere il tasto SET per due secondi ed accedere al menu di primo livello.
3. Il valore dell'altezza della sonda (N. 1) inserito nella posizione "riferimento zero 1", "riferimento zero 1" può essere trovato nella tabella della struttura nel menu. (l'altezza della sonda è la distanza dalla superficie di lancio della sonda al fondo).
4. Il valore dell'altezza della sonda (N. 2) viene immesso nel "riferimento zero 2". la posizione “riferimento zero 2” si trova nella foto della struttura del menù.
5. Impostare "4mA" corrisponde al valore di differenza e "20mA corrisponde al valore di differenza.
6. 4mA corrisponde al valore della differenza: l'uscita è 4mA, quando il valore della differenza è uguale al valore di impostazione.
7. 20 mA corrisponde al valore di differenza: l'uscita è 20 mA, quando il valore di differenza è uguale al valore di impostazione.
8. “Poiché il valore della differenza corrisponde e "20 mA corrispondono al valore della differenza, controllare la foto della struttura del menu.

Il misuratore di differenza di livello ad ultrasuoni (materiale, liquido), viene utilizzato per misurare le differenze di altezza di livello o livello del materiale nei due diversi contenitori.

Cablaggio elettrico del misuratore di differenza di livello ad ultrasuoni

Terminale del misuratore di differenza di livello ad ultrasuoni

Messa a terra: il primo terminale di terra dello strumento deve essere effettivamente messo a terra. Non condividere il terminale di terra con altri dispositivi. Prendi il 4° Terminal. Trasduttore: Rosso: Trasduttore Trans_n n Blu: Temp n + sensore di temperatura + Nero: GND filo di terra sonda singola: n=1, sonde doppie, n=1,2 Corrente: “corrente＋”collega mA n+; “corrente－”collega mA n-/GND sonda singola: n=1, doppie sonde, n=1,2 Relè: RLlnA e RLnB mostrano aperti; RLnA e RLnC risultano chiusi. Sonda singola: n=1,2 sonde doppie, n=1,2,3,4 Alimentazione: alimentazione CA collegare L, N alimentazione CC: 24 V+ collegare 24 V CC+, GND collegare 24 V CC-

Nota:

1. Il ritardo 1 viene utilizzato per l'allarme sonda 1, il ritardo 2 viene utilizzato per l'allarme sonda 2.
2. Il ritardo 3 e il ritardo 4 vengono utilizzati per l'allarme differenziale.
3. ★ L'uscita di mA1+ e mA- è la corrente differenziale. L'uscita predefinita di mA2+ e mA- è la corrente della sonda 2 oppure scegliere la corrente della sonda 1. (selezionare da "9 modalità di lavoro"-------"2 l'uscita di mA 2")
4. ★ Come modalità di funzionamento del livello del materiale doppio, l'uscita di mA 1+ e mA－è la corrente della sonda 1. L'uscita di mA2+ e mA－ è la corrente della sonda 2.

Scheda di ricevuta di garanzia del misuratore di livello a ultrasuoni e del misuratore di differenza di livello a ultrasuoni

Istruzioni sulla scheda di garanzia del misuratore di livello ad ultrasuoni

1. Si prega di mostrare la scheda di garanzia quando l'utente necessita di manutenzione. Durante il periodo di garanzia, i guasti causati dal normale utilizzo possono usufruire della manutenzione gratuita secondo la scheda di garanzia.
2. Il periodo di garanzia: il periodo di garanzia del prodotto inizia dalla data di accettazione entro 12 mesi.

1. Prodotto o altri componenti oltre il periodo di garanzia.
2. A causa dell'ambiente di utilizzo, non è possibile soddisfare i requisiti del prodotto e di conseguenza l'hardware non funziona.
3. A causa di un ambiente di alimentazione inadeguato o di corpi estranei nei dispositivi, si possono verificare guasti o danni.
4. La mancata osservanza delle istruzioni e delle considerazioni del manuale operativo, di conseguenza, porta al fallimento.
5. A causa di fattori di forza maggiore come fulmini, acqua, fuoco e altri fattori naturali, possono verificarsi guasti.
6. Di conseguenza, riparazioni non autorizzate, modifiche non autorizzate e abusi portano al guasto.

1. Si prega di conservare la scheda di garanzia con queste istruzioni al sicuro, in caso di smarrimento senza pagamento.

L'autorità per l'interpretazione di questa scheda di garanzia appartiene alla nostra azienda, abbiamo il diritto di modificare il contenuto di questa scheda senza preavviso.
