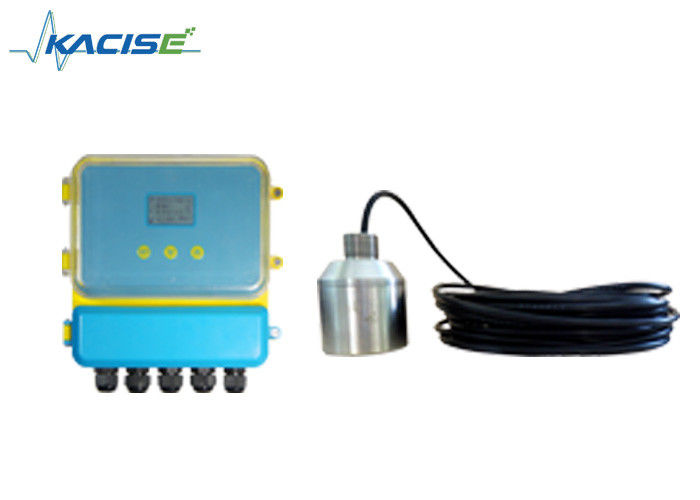

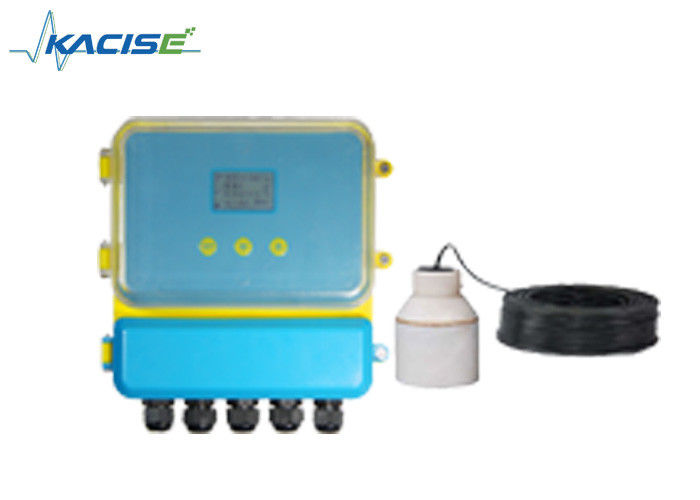

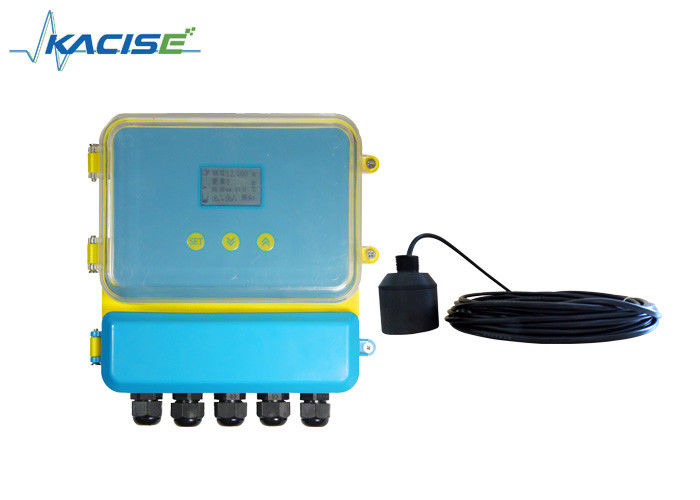

RS485 Ultrasuoni di livello di fango 5-70M strumento di interfaccia fanghi
Descrizione del prodotto
Il misuratore di livello di fango ad ultrasuoni, noto anche come strumento di interfaccia degli fanghi ad ultrasuoni, è progettato per un lavoro affidabile a lungo termine nel campo industriale e municipale.
Analizzando le emissioni ultrasuonanti e l'eco dei solidi sospesi in acqua, può calcolare l'altezza del fango.
Il misuratore del livello di fango ad ultrasuoni è adatto per la misurazione della sezione trasversale subacquea di fiumi, laghi, bacini idrici, porti, acque profonde,misurazione e navigazione della topografia subacquea e rilevamento subacqueo, ecc.
Può lavorare continuamente per 24 ore e realizzare la trasmissione dei dati in tempo reale.
Parametri
| Funzione |
Tipo di divisione |
| Distanza |
5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m, 70m |
| Accuratezza |
1%-3% |
| Risoluzione |
1 mm o 0,1% (quello che è più grande) |
| Visualizzazione |
Display a LED inglese |
| Uscita analogica |
Quattro fili 4~20mA/510Ω carico |
| Importazione digitale |
RS485, RS232 (facoltativo) |
| Uscita del relè |
4 vie AC 250V/ 5A o DC 30V/ 5A (facoltativo) |
| Fornitore di energia |
Impostazione predefinita: 24VDC, opzionale: 220V AC+15% 50Hz |
| Temperatura dell'ambiente |
LED: -20° + 60°C, sonda: -20° + 80°C |
| Grado di protezione |
LED: IP65, sonda: IP68 |
| Sonde via cavo |
10 metri |
| Installazione |
Filati o flange |
Installazione
Misurazione dei solidi
Flancia di installazione
Il metodo di installazione è lo stesso della misurazione del liquido: può essere installato sulla flange che unisce il tubo di contenitore collegato.L'asse deve puntare all'uscita del contenitore o essere perpendicolare alla superficie del supporto, la sonda dovrebbe essere in grado di uscire dal tubo collegato.
Istruzioni di funzionamento del misuratore di differenze di livello ad ultrasuoni menon
Il misuratore di differenze di livello ad ultrasuoni che ha menu cinese e inglese e semplice
Normalmente, dopo aver seguito le istruzioni di installazione, quindi impostare diversi parametri, inizierà a funzionare.
Operazione semplice:
1. chiave: i nostri prodotti possono essere debug attraverso tre tasti sul pannello. poi, il valore misurato viene visualizzato da LED.
2. Dopo aver acceso il nostro prodotto, premere il tasto SET per due secondi e inserire il menu di primo livello.
3Il valore di altezza della sonda (n.1) viene inserito nella posizione referenza zero 1, la referenza zero 1 può essere trovata nella tabella struttura nel menu.(l'altezza della sonda è la distanza dalla superficie di lancio della sonda al fondo).
4. Il valore di altezza della sonda ((No.2) input per il referenza zero 2. la referenza zero 2" posizione può essere trovato struttura foto del menu.
5- Impostazione 4mA corrisponde al valore di differenza e "20mA corrisponde al valore di differenza.
- 4mA corrisponde al valore di differenza: output è 4mA, quando il valore di differenza è uguale aimpostazione del valore.
- 20mA corrisponde al valore di differenza:output è 20mA, quando il valore di differenza è uguale aimpostazione del valore.
- Dal momento che il valore corrispondente di differenza e il valore corrispondente di differenza "20mA" sonoControlla la foto della struttura del menu.
One. AppLica)tion
Il misuratore di differenze di livello ad ultrasuoni (materiale, liquido) è utilizzato per misurare le differenze di altezza di livello o livello di materiale nei due diversi contenitori.
Thre. WRIn
Cablaggio elettrico del misuratore di differenze di livello ad ultrasuoni
Terminale del misuratore di differenze di livello ad ultrasuoni
Istruzioni di cablaggio
Non condividere il terminale di terra con altri dispositivi. Raccogliere il quarto terminale. Trasduttore:
- Rosso: trasduttore n
- Blu: Temp n + sensore di temperatura +
- Nero: filo di terra GND
- Sonde singole: n=1, sonde doppie, n=1,2 Corrente: ∆corrente+ ∆connessione mA n+; ∆corrente- ∆connessione mA n-/GND
- Sonde singole: n=1, doppie sonde, n=1,2 Relay:RLlnA e RLnB mostrano apertura; RLnA e RLnC mostrano chiusura. Sonde singole: n=1,2 doppie sonde, n=1,2,3,4
- Potenza: potenza AC connessione L, N potenza DC: 24V+ connessione 24VDC+, GND connessione 24VDC-
Nota:
1 Il ritardo 1 è utilizzato per l'allarme della sonda1, il ritardo 2 per l'allarme della sonda2. Il ritardo 3 e il ritardo 4 sono utilizzati per l'allarme della differenza.
②
★ L'uscita di mA1+ e mA- è la corrente differenziale.L'uscita predefinita di mA2+ e mA- è la corrente della sonda 2 o scegli la corrente della sonda 1.
★ Come modalità di funzionamento del doppio livello di materiale, l'uscita di mA 1+ e mA- è corrente della sonda 1.
