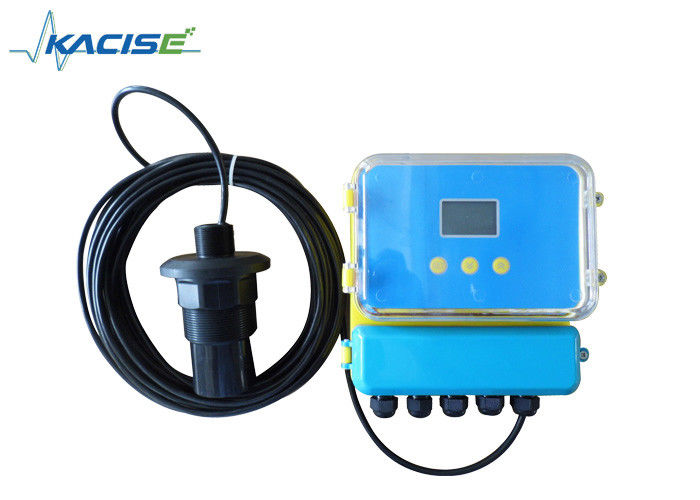

RS485 Output Split Type Ultrasonic Level Difference Meter con gamma 5-30M e precisione 0,5%-1%

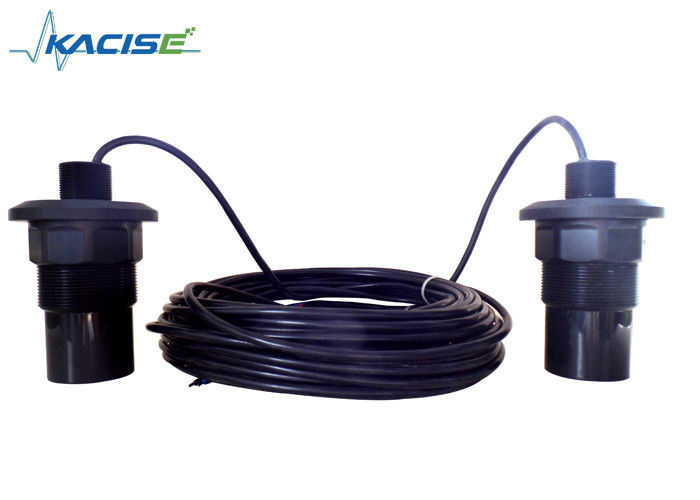

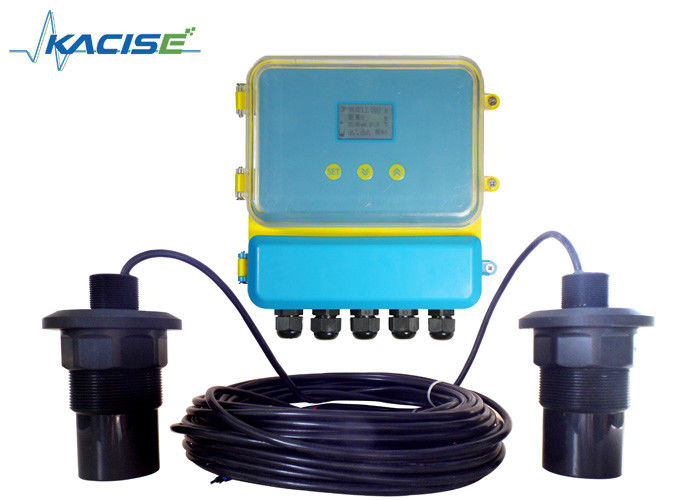

Il misuratore di differenze di livello ad ultrasuoni di tipo split è costituito da due sonde, solitamente installate davanti e dietro a griglie spesse e sottili per misurare la differenza tra le griglie.Quando la differenza raggiunge il valore impostato, la griglia inizia a funzionare per pulire i fanghi e si ferma quando la differenza è inferiore al valore impostato.

Struttura del prodotto

Il metodo di installazione è lo stesso della misurazione del liquido: può essere installato sulla flange che unisce il tubo di contenitore collegato.L'asse deve puntare all'uscita del contenitore o essere perpendicolare alla superficie del supporto, la sonda dovrebbe essere in grado di uscire dal tubo collegato.

Il misuratore di differenze di livello ad ultrasuoni, che ha un menu in cinese e inglese e una semplice configurazione, può soddisfare le diverse esigenze del cliente.quindi impostare diversi parametri, comincerà a funzionare.

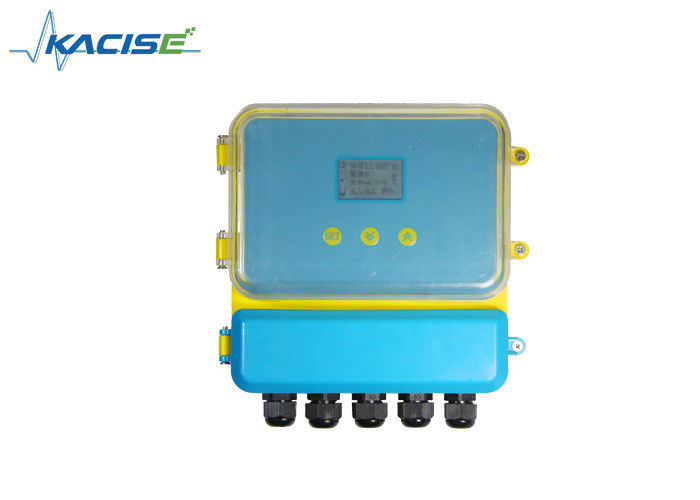

Operazione semplice:

1. Chiave: i nostri prodotti possono essere eseguiti tramite tre tasti sul pannello.



2. Dopo aver acceso il nostro prodotto, premere il tasto SET per due secondi e entrare nel menu di primo livello.
3. Il valore di altezza della sonda ((No.1) viene inserito nella posizione di riferimento zero 1, la posizione di riferimento zero 1 può essere trovata nella tabella di struttura nel menu.(l'altezza della sonda è la distanza dalla superficie di lancio della sonda al fondo).
4. Il valore dell'altezza della sonda ((No.2) viene inserito nella posizione di riferimento zero 2. la posizione di riferimento zero 2 ′′ può essere trovata nella foto struttura del menu.
5. Impostazione 4mA corrisponde al valore di differenza e "20mA corrisponde al valore di differenza.
6. 4mA corrisponde al valore di differenza: l'output è 4mA, quando il valore di differenza è uguale al valore di impostazione.
7. 20mA corrisponde al valore di differenza:l'uscita è di 20mA, quando il valore di differenza è uguale al valore di impostazione.
8. ¢Dal momento che il valore di differenza corrisponde e "20mA corrisponde al valore di differenza, si prega di controllare la foto della struttura del menu.

Il misuratore di differenze di livello ad ultrasuoni (materiale, liquido) è utilizzato per misurare le differenze di altezza di livello o livello di materiale nei due diversi contenitori.

Cablaggio elettrico del misuratore di differenze di livello ad ultrasuoni

Terminale del misuratore di differenze di livello ad ultrasuoni

Terminale: il primo terminale di terra dello strumento deve essere effettivamente a terra. Non condividere il terminale di terra con altri dispositivi. Raccogli il 4 ° terminale. Trasduttore:Rosso: Trans_n trasduttore n Blu:Temp n + sensore di temperatura + nero: GND singola sonda di filo di terra: n=1, doppie sonde, n=1,2 Corrente:?? corrente+?? connessione mA n+; ?? corrente-?? connessione mA n/GND singola sonda: n=1, doppie sonde, n=1,2 Relay:RLlnA e RLnB mostrano aperto;Lo spettacolo RLnA e RLnC chiuso. sonda singola: n=1,2 doppie sonde, n=1,2,3,4 Potenza: potenza AC connessione L, N potenza DC: 24V+ connessione 24VDC+, GND connessione 24VDC-

Nota:

• 1 Il ritardo 1 è utilizzato per l'allarme della sonda1, il ritardo 2 per l'allarme della sonda2, il ritardo 3 e il ritardo 4 per l'allarme differenziale.
• 2 ★ L'uscita di mA1+ e mA- è la corrente differenziale. L'uscita predefinita di mA2+ e mA- è la corrente della sonda 2 o scegli la corrente della sonda 1.(selezionare da 9 modalità di lavoro ------- 2 l'uscita di mA 2 ) ★ Come modalità di funzionamento del doppio livello di materiale, l'uscita di mA 1+ e mA- è corrente della sonda 1.

Carta di ricevuta di garanzia del misuratore di livello ultrasonico e del misuratore di differenze di livello ultrasonico

Istruzioni della scheda di garanzia del misuratore di livello ultrasonico

1. Si prega di mostrare la scheda di garanzia, quando l'utente ha bisogno di manutenzione.
2. Il periodo di garanzia: il periodo di garanzia del prodotto inizia a decorrere dalla data di accettazione entro 12 mesi.

La seguente situazione senza garanzia gratuita:

1. Prodotto o altri componenti oltre il periodo di garanzia.
2. A causa dell'ambiente d'uso non può soddisfare i requisiti del prodotto, di conseguenza l'hardware non funziona.
3. A causa di un ambiente di scarsa potenza o di oggetti estranei nei dispositivi, come risultato, causare il guasto o danni.
4. A causa del mancato rispetto di tali norme secondo il manuale di funzionamento e le considerazioni che ne derivano, si è verificato un guasto.
5. A causa di fattori di forza maggiore come fulmini, acqua, fuoco e altri fattori naturali, come risultato, portare il guasto.
6. A causa di riparazioni non autorizzate, modifiche non autorizzate, abusi, come risultato, portano al guasto.

1. Ti prego di conservare queste istruzioni, carta di garanzia, se perdi senza pagare.

L'autorità per l'interpretazione di questa carta di garanzia appartiene alla nostra azienda, abbiamo il diritto di modificare il contenuto di questa carta senza preavviso.
