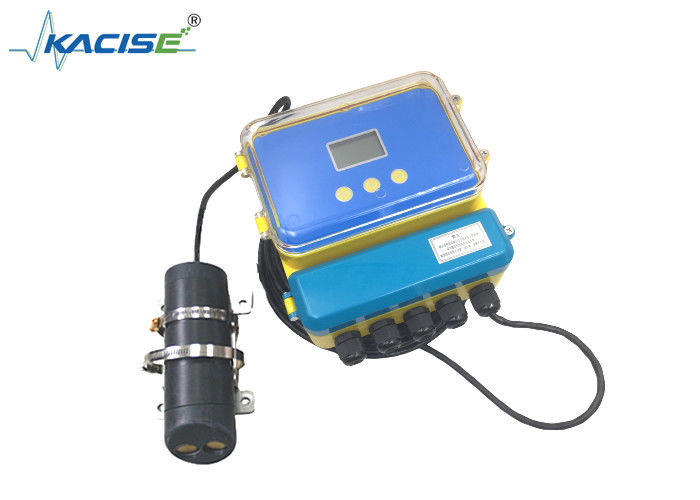

Tipo spaccato misuratore di portata ultrasonico di doppler di velocità del liquido per il fiume e l'acqua aperta di Manica

Tipo spaccato misuratore di portata ultrasonico di doppler di velocità del liquido per il fiume e l'acqua aperta di Manica

  • Tipo spaccato misuratore di portata ultrasonico di doppler di velocità del liquido per il fiume e l'acqua aperta di Manica
Tipo spaccato misuratore di portata ultrasonico di doppler di velocità del liquido per il fiume e l'acqua aperta di Manica
Dettagli:
Luogo di origine: La Cina
Marca: KACISE
Certificazione: CE
Numero di modello: KDF1000
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Prezzo: Negotiable
Imballaggi particolari: un cartone per un insieme
Tempi di consegna: 5-8 giorni del lavoro
Termini di pagamento: L/C, T/T, Western Union, MoneyGram
Contatto
Descrizione di prodotto dettagliata
Segnale in uscita (a pile): RS485 Temperatura: 0~60℃
Alimentazione elettrica: a pile, 12VDC Gamma di portata: 10 litri/sec~99999999 metri cubici/ora
Misura di profondità di acqua: 0.02m~10.00m Lunghezza di cavo: difetto 10m
Evidenziare:

morsetto portatile sul misuratore di portata

,

misuratore di portata liquido ultrasonico

Misuratore di portata ultrasonico di doppler per il fiume ed il Manica aperto

Introduzione

Il misuratore di portata di serie KDF1000 è un prodotto che misura la velocità ed il flusso dell'acqua nelle acque, nei canali, o in condutture naturali.
Il misuratore di portata è diviso in due parti: il sensore e l'ospite, che sono collegati da un cavo.
Può misurare la velocità ed il flusso dell'acqua nei canali ed in fiumi ed il livello dell'acqua è più di 20 cm superiori alla cima del sensore.
Può misurare la velocità ed il flusso dell'acqua in tubi ed in canali sotterranei. Il livello dell'acqua deve essere più di 20 cm superiori alla cima del sensore ed il diametro interno del tubo deve essere ≥ 500 millimetri.



Principio



Il sensore ha due trasduttori, uno che trasmettono ed uno che riceve. Quando il sensore sta affrontando la direzione dello scorrimento dell'acqua, cioè, nell'ambito dei locali della misura di flusso inverso:

1. Quando l'acqua è ancora, la frequenza ricevuta è la stessa della frequenza trasmessa.

2. Più veloce la portata, più velocemente la frequenza ricevesse dal sensore di ricezione, che sarà superiore alla frequenza di emissione.

3. Più lenta la portata, più lentamente la frequenza ricevesse dal sensore di ricezione, ma sarà superiore alla frequenza di emissione.

Quando le misure del sensore lungo la direzione di scorrimento dell'acqua:

1. Quando l'acqua è ancora, la frequenza ricevuta è la stessa della frequenza trasmessa.

2. Più veloce la portata, più velocemente la frequenza ricevesse dal sensore di ricezione, ma sarà più bassa della frequenza trasmessa.

3. Più lenta la portata, più lentamente la frequenza ricevesse dal sensore di ricezione, ma sarà più bassa della frequenza di emissione.

Dal di cui sopra, la velocità e la direzione dello scorrimento dell'acqua possono essere calcolate.

Il sensore deve direttamente affrontare la direzione dello scorrimento dell'acqua durante l'installazione e l'uso.





Parametri



Struttura tipo spaccato;
Tipi di misura velocità, flusso, profondità di acqua, temperatura dell'acqua
Livello di protezione IP68
Scopo misura online
Gamma di misura di velocità la configurazione standard è 0.03m/s~5.00m/s (profondità di acqua sopra il sensore: 20cm); Altre gamme di portata possono essere personalizzate.
Flusso Rate Measurement Resolution 1mm/s;
Scorre l'accuratezza di misura di velocità ±2~4% di velocità di flusso misurata;
Misura di profondità di acqua 0.02m~10.00m;
Risoluzione 2mm
Accuratezza ±0.5%;
Gamma di temperature 0~60ºC;
Risoluzione 0.1ºC;
Flusso Rate Range 10 litri/sec~99999999 metri cubici/ora
Alimentazione elettrica a pile, 12VDC;
Segnale in uscita (a pile) RS485;
Contenuto del segnale in uscita RS485 portata, flusso istantaneo, flusso cumulativo, livello dell'acqua, temperatura
Segnale in uscita (alimentazione elettrica esterna) 4-20mA;
contenuto del segnale in uscita 4-20ma flusso istantaneo
Funzione di trasmissione senza fili accessori facoltativi, trasmissione dei dati al software di server del fondo via GPRS mobile. Abbia bisogno del cliente ha un server con un indirizzo ip fisso, o un server affittato della nuvola.
Lunghezza di cavo fra il sensore ed il trasmettitore 10 metri;
Tipi di canali navigabili collaudati tubi, canali, correnti naturali, fiumi;
Requisiti liquidi di pH PH fra 6-8, anti corrosivo al sensore.
Requisito liquido di temperatura 0~50℃
Requisito liquido di pressione 1 pressione atmosferica standard nell'ambiente naturale
Alimentazione elettrica per il flussometro 11~14VDC, corrente è 250mA.
Consumo di energia di lavoro continuo 14V×250ma=14V×0.25A=3.50W.





Applicazione

Tipo spaccato misuratore di portata ultrasonico di doppler di velocità del liquido per il fiume e l'acqua aperta di Manica 0

Tipo spaccato misuratore di portata ultrasonico di doppler di velocità del liquido per il fiume e l'acqua aperta di Manica 1

Tipo spaccato misuratore di portata ultrasonico di doppler di velocità del liquido per il fiume e l'acqua aperta di Manica 2
