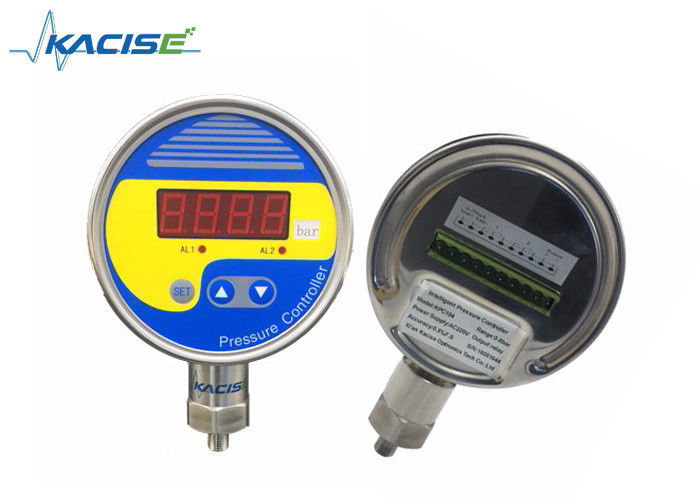

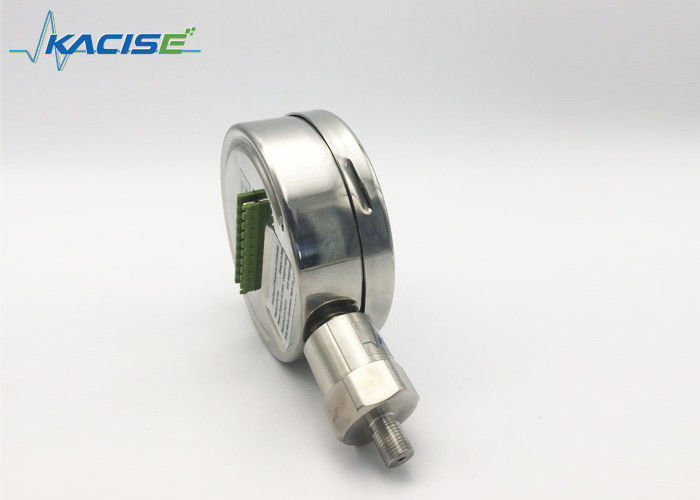

Display digitale di alimentazione in acciaio inossidabile ad alta precisione
DescrIption
Il trasmettitore di pressione è un dispositivo cruciale progettato per convertire i parametri di pressione fisica, sia da gas che da liquidi, in segnali elettrici standardizzati.Questa trasformazione consente il controllo e la trasmissione a distanza dei dati relativi alla pressioneIl dispositivo utilizza un sensore di pressione idraulico-elettrico riempito di diaframma all'interno della sua struttura elettronica.
Le caratteristiche principali del trasmettitore di pressione digitale sono la tecnologia avanzata, le prestazioni eccellenti, la qualità affidabile e il funzionamento facile da usare.Il sensore di pressione idraulico-elettrico riempito di diaframma è al centro della sua funzionalitàIl trasmettitore può convertire con precisione la pressione rilevata in segnali elettrici standard, come 4~20mADC. Questi segnali svolgono un ruolo cruciale nel fornire strumenti secondari come gli allarmi,apparecchi di registrazione, e regolatori con i dati necessari per la misurazione, l'indicazione e l'adeguamento del processo.
La natura digitale di questo trasmettitore di pressione migliora la sua versatilità e la sua adattabilità in una vasta gamma di settori.materiali da costruzioneIl suo utilizzo si estende alla ricerca scientifica e a vari processi produttivi.contribuire a un monitoraggio e un controllo della pressione efficienti e precisi.
ParitàAmicoter
| Intervallo di pressione |
-0,1 ~ 0 ~ 100 MPa |
Accuratezza |
00,5% F.S. |
| Sopracarico |
200% |
Tipo di pressione |
Diametro |
| Responsabilità |
≤ 0,1% /anno |
Potenza |
24VDC o 220VAC |
| Visualizzazione |
0.56" LED |
Intervallo di visualizzazione |
-1999~9999 |
|
Tempo di risposta
|
< 30 ms
|
Ambiente
temperatura
|
-20°C~70°C |
| Umidità relativa |
≤ 80% |
Parte bagnata |
SS304 |
Impostazione
AL1H:Punto di connessione dell'interruttore per l'interruttore 1 ((quando la pressione raggiunge questo valore, l'indicatore accesa)AL1F:Punto di connessione dell'interruttore per l'interruttore 1 (quando la pressione raggiunge questo valore, spegnere l'indicatore)AL2H: punto di connessione dell'interruttore per l'interruttore 2 ((quando la pressione raggiunge questo valore, l'indicatore accensione)AL2F: punto di connessione dell'interruttore per l'interruttore 2 ((quando la pressione raggiunge questo valore, spegnere l'indicatore)
FILTPer evitare che la visualizzazione delle cifre fluttuasse causata dalla variazione di pressione, dopo 3-10 secondi può essere impostata END, quindi salvare e quindi uscire.più stabile è, ma il più isterica.
- No, no.e:
I punti di commutazione sono determinati dalla configurazione del valore di connessione e di disconnessione corrente.
Quando il valore di connessione è superiore al valore di disconnessione, viene definito uscita di allarme di limite superiore (stato normalmente aperto);
Quando il valore di connessione è inferiore al valore di disconnessione, viene definito uscita di allarme a limite inferiore (normalmente stato di chiusura);
La deviazione tra il valore di connessione e quello di disconnessione è la differenza di ritorno per il punto di commutazione.
Exam- Sì.(Come completare le impostazioni come segue)
- Impostare il punto di interruzione 1 alla uscita di allarme del limite superiore (stato di apertura normale), collegare a 4 MPa e disconnettere quando inferiore a 3,95 Mpa, ritardo di risposta di 3 secondi
- Impostare il punto di interruzione 2 alla uscita di allarme inferiore (stato di normale chiusura), connettere a 10 MPa e disconnettere quando inferiore a 9,95 Mpa, ritardo di risposta di 10 secondi
Inserire il menu: Impostare AL1H=4.00 AL1F=3.95 AL2H=9.95 AL2F=10.00
- Premere SET
- Segno di blocco per ricordare di inserire la password 0001.
- Premere ▲ o ▼ per inserire la password
- Premere SET per confermare
- Premere ▲ o ▼ come pagina verso l'alto o verso il basso per selezionare (AL1H, AL1F, AL2H, AL2F, END)
- Premere SET per accedere al menu di selezione
- Premere ▲ o ▼ per modificare le impostazioni
- Premere ?? SET?? per confermare, o premere ▲or▼ per inserire altri menu per altre impostazioni
Inta)IIa)tion

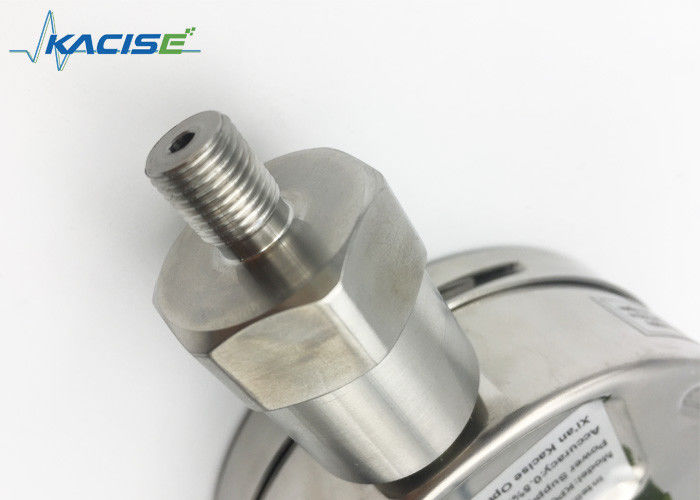

1- Collegamento meccanico
Il tubo può essere montato direttamente nel tubo idraulico tramite il filo di collegamento.
2- Connessione elettrica.
Per evitare interferenze elettromagnetiche,
a.il sistema di cavi deve essere il più breve possibile
b.Utilizzare filo blindato
c. Per evitare eventuali interferenze, ad esempio apparecchi e dispositivi elettrici, se installati con un tubo morbido, il suo corpo deve essere a terra in modo indipendente.
