| Luogo di origine: | China (Mainland) |
| Marca: | Kacise |
| Certificazione: | certificate of explosion-proof, CE |
| Numero di modello: | KSIMU03D |
| Quantità di ordine minimo: | 1pcs |
|---|---|
| Imballaggi particolari: | each unit has individual box and all boxes are packed in standard packages or customers requests available |
| Tempi di consegna: | 5-8 working days |
| Termini di pagamento: | T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 1000 Pieces per Week |
| Accoppiamento incrocio: | 0,1% | Sensibilità di accelerazione di polarizzazione zero: | 1°/h/g |
|---|---|---|---|
| Peso: | 55 g | Accuratezza dell'angolo di inclinazione ((-90°~+90°): | <0> |
| Stabilità di bias zero ((@ varianza di Allan): | 00,5°/h | Non linearità di fattore di scala: | 100 |
| Passeggiata aleatoria: | 0.2m/s/√h | Vibrazione: | 10~2000Hz, 6,06 g |
| Evidenziare: | sensore giroscopico elettronico per la misurazione dell'angolo di inclinazione,0sensore giroscopico a accoppiamento croce del 0 |
||
● Ampia gamma di temperature di funzionamento
● Ampia larghezza di banda
● Piccole dimensioni
● Inizio veloce
● Alta precisione
● Alta affidabilità e robustezza
● Misurazione accurata in ambienti difficili
| PArametro | KSIMU03D | |
| Parametro dell'alimentazione | ||
| Voltaggio | 5V | |
| Consumo di energia | 1.5W | |
| ripple | 100 mV | |
| Pprestazioni del prodotto | ||
| Peso | 55 g | |
| Accuratezza dell'angolo di inclinazione ((-90°~+90°) | < 0,1° | |
| Accuratezza dell'angolo di rotolamento ((-180°~+180°) | < 0,1° | |
| angolo di percorrenza ((-180°~+180°) | --° | |
| Giroscopio | Intervallo di misura (personalizzabile) | ± 500°/s |
| Stabilità di bias zero ((@ varianza di Allan) | 00,5°/h | |
| Passeggiata casuale | 00,15°/√h | |
| Ripetibilità di bias zero | 10°/h | |
| Sensibilità all'accelerazione a bias zero | 1°/h/g | |
| Non linearità del fattore di scala (temperatura ambiente) | 200 ppm | |
| Ripetibilità del fattore di scala (temperatura ambiente) | 200 ppm | |
| accoppiamento incrociato | 00,1% | |
| larghezza di banda | 250 Hz | |
| Accelerometro | Intervallo di misurazione (può essere personalizzato) | ± 30 g |
| Stabilità a Bias zero (Varianza di Allan @ 25 °C) | 50g | |
| Errore di bias pari a zero per l'intero intervallo di temperatura | 10 mg | |
| Passeggiata casuale | 0.2m/s/√h | |
| Ripetibilità di bias zero | 0.5 | |
| Ripetibilità del fattore di scalabilità | 300 | |
| Non linearità del fattore di scala | 100 | |
| larghezza di banda | 100 | |
| Ambiente | ||
| Temperatura di funzionamento | -45°C+85°C | |
| Temperatura di conservazione | -55°C+105°C | |
| Vibrazione | 10~2000Hz, 6,06 g | |
| impatto | 5000 g,0.1ms | |

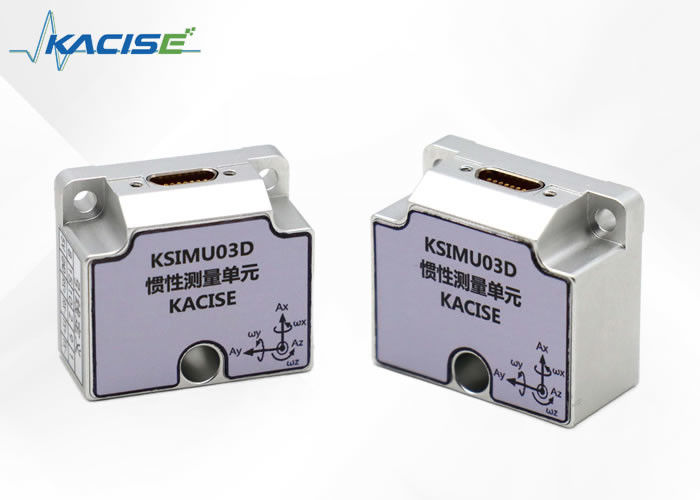

L'unità di inerzia KSIMU03D è mostrata nella figura 4
Figura 4 Aspetto dell'IMU
Il KSIMU03D è installato con tre Φ4.4 attraverso i fori e tre viti M4 (lavatrice a molla e lavatrice piatta).la spina deve essere bloccata con la presa e il cavo deve essere fissatoSi raccomanda che la piattezza e la verticalità della superficie di installazione rispetto al piano di base non siano superiori a 0,02 mm, 0,04 mm e 0,0 mm.8 μm di rugosità superficiale.
Coordinate spaziali:
Principio della regola della mano destra1
L'IMU MEMS contiene tre sistemi di coordinate spaziali assiali, vale a dire X, Y e Z. L'asse X indica la direzione dell'interfaccia di connessione elettrica,l'asse Y indica il lato sinistro dell'IMU, e l'asse Z indica la superficie superiore dell'IMU, come illustrato nella figura 1.
Figura 1 Coordinate spaziali IMU
L'installazione dell'IMU deve corrispondere all'asse del sistema di coordinate, altrimenti i dati di velocità angolare misurati non sono accurati.puoi assegnare e determinare rapidamente l'asse del sistema di coordinate. Estendere la mano destra e espandere il pollice, l'indice, e il dito medio rispettivamente. Il pollice è puntato nella direzione dell'asse X, l'indice è puntato nella direzione dell'asse Y,e il dito medio punta nella direzione dell'asse z, come illustrato nella figura 2.
Figura 2 Principio 1 della regola della mano destra
Principio 2 della mano destra
Il giroscopio a tre gradi di libertà nell'IMU misura le velocità angolari in tre direzioni.la direzione della velocità angolare della rotazione dell'asse può essere rapidamente determinataAllunga la mano destra e apri il pollice, la direzione del pollice è la direzione assiale, e la direzione delle altre quattro dita è la direzione della rotazione assiale del pollice,come mostrato nella figura 3.
Figura 3 Principio 2 della regola della mano destra
Definizione dell'angolo di marcia, dell'angolo di inclinazione e dell'angolo di rotolamento
Definizione dell'angolo di inclinazione: prendendo l'asse X come asse di rotazione, in senso antiorario è positivo, orizzontale è zero e l'intervallo è [-90o, 90o].
Definizione dell'angolo di rotolamento: prendendo l'asse Y come asse di rotazione, in senso antiorario è positivo, orizzontale è zero e l'intervallo è [-180o, 180o].
Definizione dell'angolo di percorso: prendendo l'asse Z come asse di rotazione, in senso antiorario è positivo, nord è zero e l'intervallo è [-180o, 180o].
Il modello di connettore elettrico di KSIMU03D è J30JE-15ZKN-J e il modello di connettore corrispondente è J30J-15TJ. La distribuzione specifica dei contatti è mostrata nella tabella seguente.
| Numero di contatto | Definizione del pin | tipo | illustrare |
| 8 | VSUP | Fornitura | Fornitura di alimentazione positiva del prodotto, alimentazione a corrente continua regolata |
| 15 | GND | Fornitura | Prodotto a terra, potenza a terra e porta seriale a terra |
| 10 | RxD+ | Input | End positivo dell'interfaccia ricevitrice RS422 del prodotto |
| 2 | RxD- | Input | Terminale negativo dell'interfaccia di ricezione RS422 del prodotto |
| 9 | TxD+ | SULTITUTO | Interfaccia di uscita RS422 del prodotto |
| 1 | TxD- | SULTITUTO | Terminal negativo dell'interfaccia di uscita RS422 del prodotto |
Protocollo di comunicazione
L'interfaccia di comunicazione è RS422, con 8 bit di dati, 1 bit di avvio, 1 bit di arresto e nessuna verifica; l'byte alto è il primo e l'byte basso è l'ultimo.e la frequenza di aggiornamento dei dati è di 500 Hz.
| Numero di byte | nome | Zoom | unità | Commento |
| 0-1. | Intestazione del quadro | 0xAA55 | ||
| 2-5. | Giro X | 1000 | °/s | Velocità angolare X giroscopico |
| 6-9 | Giro Y | 1000 | °/s | Rate angolare giroscopico Y |
| 10-13 | Giro Z | 1000 | °/s | Velocità angolare giroscopico Z |
| 14-17 | Accelerometro X | 100000 | g | Accelerazione X |
| 18-21 | Accelerometro Y | 100000 | g | Accelerazione Y |
| 22-25 | Accelerometro Z _ | 100000 | g | Accelerazione Z |
| 26-29 | Angolo di passo | 100 | ° | Alza la testa per essere positivo |
| 30-33 | Angolo di rotolamento | 100 | ° | La pendenza a destra è positiva. |
| 34-37 | Angolo di marcia | 100 | ° | Contro l' orologio è positivo |
| 38-41 | Temperatura | 100 | °C | |
| 42 | Conteggio | 0-255 Conteggio | ||
| 43 | Efficacia | La somma cumulativa di tutti gli byte 0-42 prende i 8 bit inferiori |
Comando di installazione
1 Preparazione dell'installazione
Ferma l' uscita
*0RM=D (Inserire)
Inizia l'uscita
*0RM=U (Inserire)
2 Impostazione della frequenza di segnalazione
* BAUD=1 (Inserire) Impostare la velocità di segnalazione a 115200
* BAUD=2 (Inserire) Impostare il tasso di segnalazione a 230400
* BAUD=3 (Inserire) Impostare la velocità di segnalazione a 460800
* BAUD=4 (Inserire) Impostare il tasso di segnalazione a 921600
3 Frequenza di uscita impostata
*FREQ=1 (Inserire) Impostare la frequenza di uscita a 100Hz
*FREQ=2 (Inserire) Impostare la frequenza di uscita a 125Hz
*FREQ=3 (Inserire) Impostare la frequenza di uscita a 250Hz
*FREQ=4 (Inserire) Impostare la frequenza di uscita a 500Hz
