Luogo di origine: | Cina |
Marca: | kacise |
Certificazione: | CE,FDA |
Numero di modello: | KWS-901 |
Quantità di ordine minimo: | 10-1000 |
---|---|
Prezzo: | $100-$2000 |
Imballaggi particolari: | Pacchetto comune o pacchetto personalizzato |
Tempi di consegna: | 10-15 giorni |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 2000 pezzi/giorno |
Nome: | Sensore di turbidità a basso raggio | Distanza: | 0~10 NTU |
---|---|---|---|
Accuratezza: | 00,01 NTU o ± 2% (prendiamo quello più grande) | Risoluzione: | 0.001NTU |
Fonte di luce: | LED | Dissipazione di potenza 0,6 W (chiusura della spazzola) 1 W (funzionamento della spazzola): | 0.6W (chiusura con spazzola)、1W (lavoro con spazzola) |
Potenza: | DC 12~24V,1A | Intervallo di flusso: | 180~500 ml/min |
Intervallo di temperatura: | 0~50°C | Dimensione del sensore: | Φ54,6 mm*193,5 mm |
Tubo adduttore: | 2 punti di tubo PE | Tubo di scarico: | 3 punti PE tubo |
Prodotto: | Modbus RS485 | mantenere: | Asciugamani auto-puliti |
Materiale del corpo: | Canali idrici: PC+ABS Sensore:316L+POM | ||
Evidenziare: | 0.001NTU Monitor di particelle,10NTU Monitor di particelle,Monitor di particolato per le acque piovane stradali |

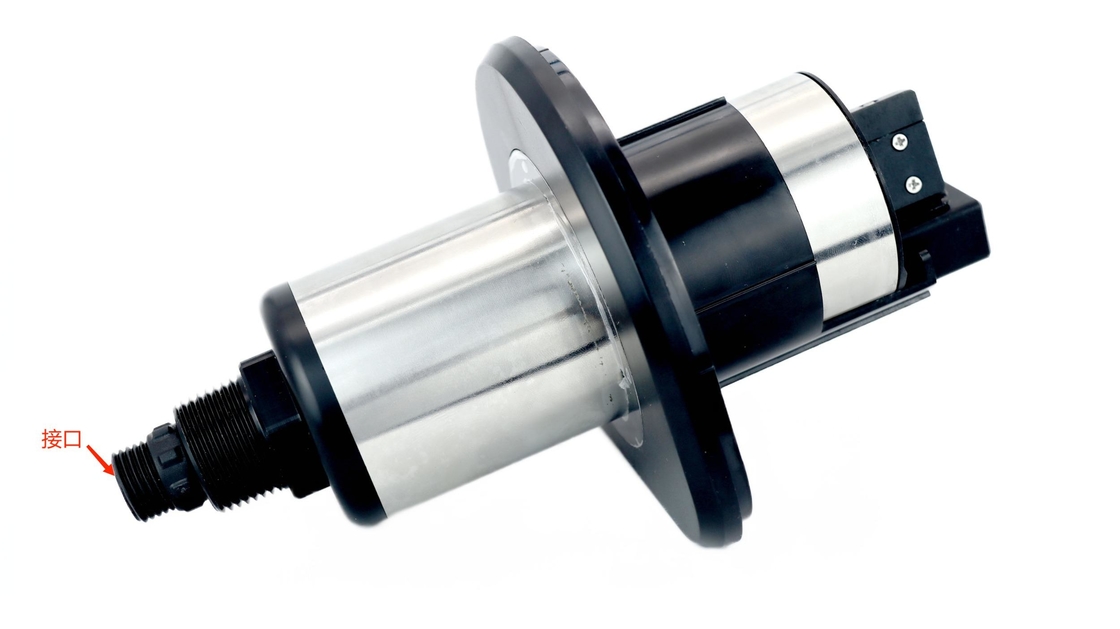

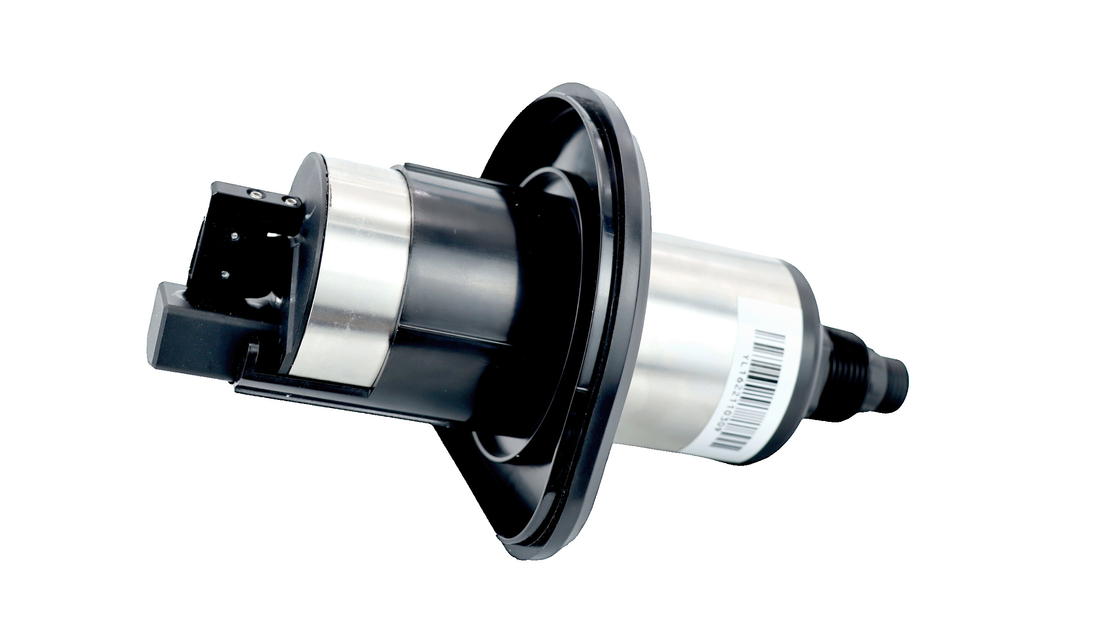

1.introduzione
Il torbidimetro a range basso serve per il monitoraggio online della qualità dell'acqua potabile, con valori ultra bassi
limite di rilevamento della torbidità, misurazione ad alta precisione.L'attrezzatura ha le caratteristiche
di molto tempo senza manutenzione, lavori di risparmio idrico e uscita digitale.Supporta il telecomando
monitoraggio dei dati su piattaforme cloud e telefoni cellulari e comunicazione RS485-Modbus.Esso
può essere ampiamente utilizzato nel monitoraggio online della torbidità dell'acqua del rubinetto, dell'approvvigionamento idrico secondario,
acqua terminale della rete di tubazioni, acqua potabile diretta, acqua filtrata a membrana, acqua di piscina e acqua di superficie.
2.Caratteristica
3.Diagramma delle dimensioni del sensore

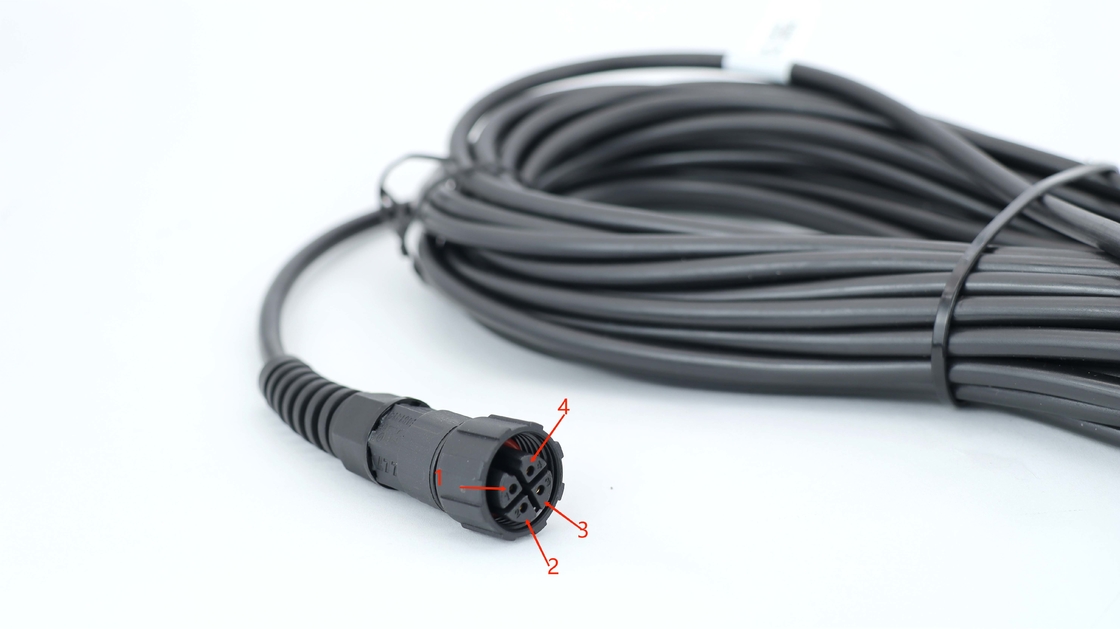

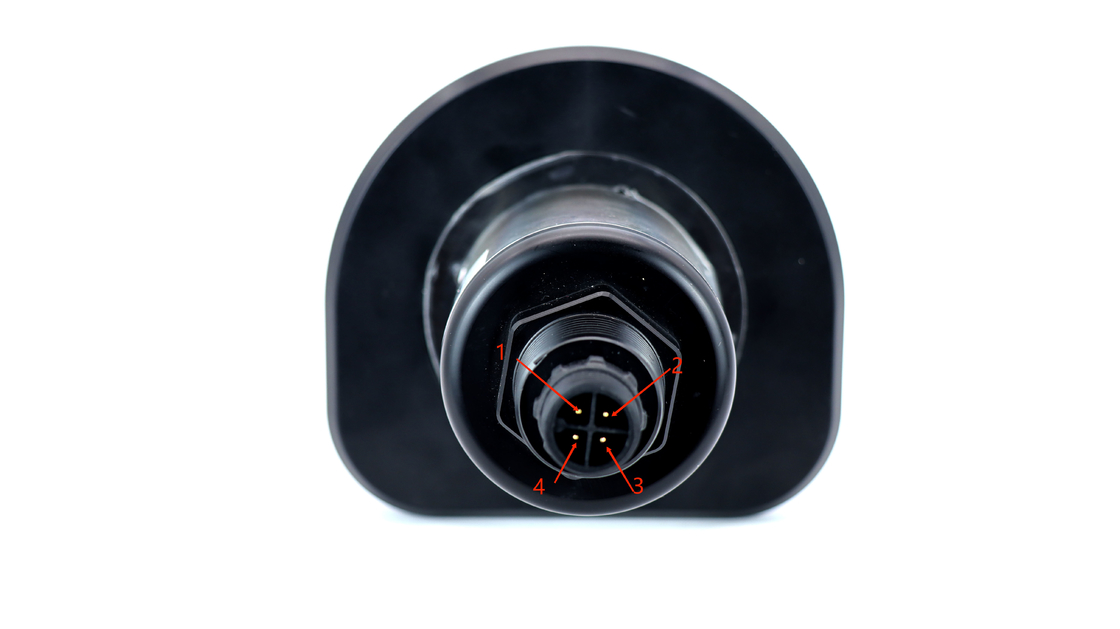

4. Definizione del cavo
Cavo schermato a 4 fili AWG-24 o AWG-26.diametro esterno = 5,5 mm
1, Rosso: Alimentazione (VCC)
2, Bianco: 485 Data_B ( 485_B)
3, Verde: 485 Data_A (485_A)
4, Nero—Terra (GND)
5, Filo scoperto: schermatura
5. Specifiche tecniche
Nome | Sensore di torbidità a range basso |
Allineare | 0~10NTU |
Precisione | 0,01NTU o ±2% (Prendi quello più grande) |
Risoluzione | 0,001NTU |
Fonte di luce | GUIDATO |
Dissipazione di potenza | 0,6 W (spazzola chiusa), 1 W (spazzola in funzione) |
Energia | CC 12~24 V, 1 A |
Intervallo di flusso | 180~500 ml/min |
Intervallo di temperatura | 0~50℃ |
Dimensioni del sensore | Φ54,6 mm*193,5 mm |
Tubo di ingresso | Tubo in PE a 2 punti |
Tubo di scarico | Tubo in PE a 3 punti |
Produzione | ModBus RS485 |
mantenere | Tergicristallo autopulente |
Materiale corporeo |
Canale dell'acqua: PC+ABS Sensore: 316L+POM |
Nota:
1. I parametri tecnici di cui sopra sono tutti dati in un ambiente liquido standard.
2. La durata del sensore e la frequenza di calibrazione della manutenzione sono correlate alle condizioni effettive del campo.

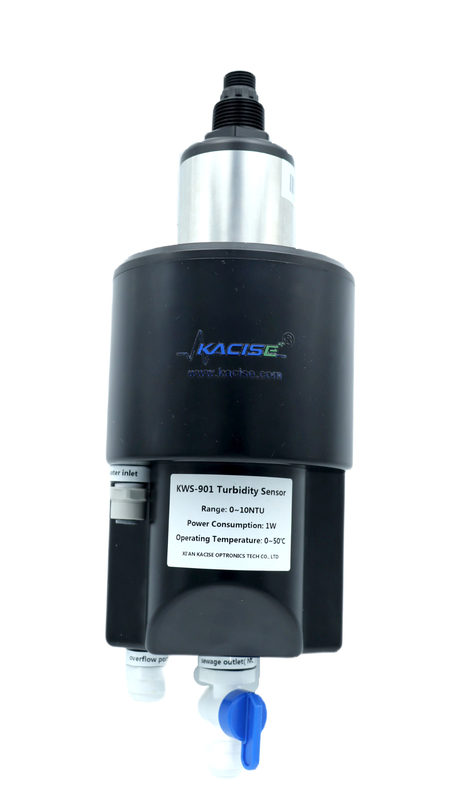

6. Installazione e funzionamento dell'apparecchiatura
6.1 Tabella di configurazione
Configurazione standard | Numero | Osservazioni |
Torbidimetro a scala bassa | 1 | |
Cella di flusso | 1 | |
Piastra di montaggio | 1 | |
Tubo di carico dell'acqua/Tubo di scarico/troppopieno | 3 | |
Dispositivo di regolazione del flusso | 1 | |
Cavo | 1 | 10m |
Trasmettitore | 1 | Opzioni (non standard) |
6.2Istruzioni per l'installazione
6.2.1Installazione fissa
Selezionare il metodo di installazione mostrato nella Figura (a) o nella Figura (b) per fissare il piano medio in base a
ambiente di installazione reale.
(a) Schema di installazione a parete (b) Schema di installazione sul backplane (c) Dimensioni della piastra di montaggio
6.2.2 Precauzioni per l'installazione
① Assicurarsi che il backplane sia installato saldamente;
② Assicurarsi che la fessura di circolazione sia fissata saldamente;
③ Assicurarsi che i tubi di ingresso dell'acqua, di troppopieno e di scarico siano bloccati in posizione, E Due
punti, fermaglio blu a tre punti in posizione per evitare perdite.
④ Attenzione speciale: la valvola di scarico manuale deve essere mantenuta chiusa e aperta solo per la pulizia
e chiuso successivamente.
6.3 Approvvigionamento idrico
(1)Scaricare l'acqua
Aprire l'interruttore di ingresso, controllare e regolare il "dispositivo di regolazione del flusso", in modo che la portata di ingresso sia corretta
mantenuti entro l'intervallo dei requisiti dell'indice;
Verificare che la valvola manuale dello scarico delle acque reflue sia chiusa, aprire il coperchio superiore del flusso
serbatoio e osservare se c'è un flusso iniziale nel dispositivo follicolare.Se c'è acqua corrente, sì
è normale e se non c'è acqua corrente o la portata è molto lenta, controllare se l'ingresso
il dispositivo di regolazione del flusso e dell'acqua siano impostati normalmente.
(2)Controllare la funzione di conservazione dell'acqua
Aprire il coperchio superiore e la camera del cilindro al centro della vasca di flusso è l'acqua
pool di stoccaggio e misurazione.Controllare se l'acqua è conservata normalmente e il livello del liquido
sale lentamente fino a fuoriuscire dalla restante bocca.Allo stesso tempo, controlla se c'è
sono impurità e residui nella vasca di misurazione con l'ausilio di apparecchiature di illuminazione come
una torcia elettrica. Se sono presenti impurità, scaricarle o rimuoverle prima di riporre nuovamente l'acqua.
(3)Installare la sonda di torbidità
Inserire il sensore di torbidità nel coperchio superiore e poi avvitarlo nello slot della scheda del coperchio superiore
inserire il tutto nella vasca a deflusso e avvicinare la copertura superiore alla copertura della vasca a deflusso.
(4) Accendere
Dopo aver completato il processo sopra descritto, il sensore può essere acceso e misurato tramite l'acquisizione
protocollo, trasmettitore, ecc.
6.4 Calibrazione
Il sensore di torbidità può essere installato e utilizzato direttamente e non è richiesta la seconda calibrazione
per la prima installazione.Se il cliente ne ha bisogno o l'offset dei dati si trova in seguito
manutenzione, la nostra azienda suggerisce di utilizzare l'acqua del rubinetto come campione d'acqua per il punto singolo
calibrazione e i parametri di calibrazione possono essere scritti tramite il nostro computer host o nel
forma di registro del protocollo di comunicazione.
7. Programma e modalità di manutenzione
7.1Ciclo di manutenzione
Compito di manutenzione | Frequenza di manutenzione consigliata |
Pulizia del sensore | Ogni mese |
Sensore di calibrazione | Ogni 1~2 mesi, a seconda della situazione d'uso |
Pulizia della cella a flusso | Ogni 1~2 mesi, a seconda della situazione d'uso |
Sostituire la spazzola per la pulizia | Ogni 6 mesi |
La pulizia è molto importante per mantenere letture accurate.
7.1.1 Confermare che l'alimentazione sia normale
La tensione di alimentazione è CC, il valore della tensione è CC 12-24 V e la tensione è stabile
7.1.2 Confermare che l'acqua in entrata sia normale
C'è acqua dal tubo;
L'acqua in entrata può confluire nel serbatoio di circolazione;
Nessun traboccamento d'acqua all'ingresso del serbatoio di circolazione.
7.1.3 Controllare che il drenaggio sia regolare
Basandosi sulla determinazione che l'acqua in entrata è normale, il livello del liquido in circolazione
il serbatoio è normale e non c'è traboccamento d'acqua:
Apparecchiature di ispezione (backplane, backplane, vasca di circolazione interna) per verificare se è presente acqua,
se c'è l'acqua, che esisteva prima della situazione idrica, le cause di questo fenomeno sono due,
uno è la pressione dell'acqua, l'acqua direttamente dal serbatoio di circolazione trabocca, la seconda è scarsa
drenaggio, provocando la fuoriuscita di acqua dal serbatoio di circolazione, se possiamo escludere che lo sia anche la pressione dell'acqua
grande, scarso drenaggio.
7.2 Manutenzione della sonda
7.2.1 Pulire il sensore
Spegnere lo strumento, rimuovere il sensore dalla fessura di flusso e pulire il sensore.
Quando si pulisce un foro leggero, è necessario pulirlo con un batuffolo di cotone, preferibilmente utilizzando un cotone
tampone imbevuto di alcool.Se non è presente alcol sul posto, utilizzare un batuffolo di cotone asciutto, altrimenti utilizzare un pezzo di carta
asciugamano.
7.2.2 Controllare la sorgente luminosa
Accendere il sensore.Dopo essere entrati nello stato di misurazione, allineare la porta ottica del sensore
con il muro bianco.Normalmente, è possibile osservare punti rossi intermittenti dal sensore simili a
puntatori laser e la luminosità percepita ad occhio nudo non deve essere inferiore a quella dei puntatori laser
Puntatori laser.Gli stati di guasto comuni delle sorgenti luminose sono:
a) Nessun cambiamento e nessuna emissione di luce dopo l'accensione;
b) La macchia rossa è scura, molto meno luminosa di un puntatore laser;
c)Quando si conferma che il foro luminoso del sensore è privo di macchie d'acqua, appaiono delle macchie rosse
punti luminosi rossi emessi, non concentrati.
In caso di guasto della sorgente luminosa, il sensore può essere rimosso dalla fessura di flusso e rimandato al
produttore per la riparazione e la calibrazione.Prima di reinserire il sensore nella fessura di flusso, farlo
necessario per spegnere lo strumento;Dopo averlo inserito nella fessura di circolazione, premerlo leggermente
con la mano per assicurarsi che sia inserito in posizione e non inclinato.Puoi osservare se il
il sensore è in posizione dal lato dello strumento.
7.2.3 Pulire il serbatoio di circolazione
Usando una spazzola per tubi, pulire il serbatoio di flusso e assicurarsi che il fondo e le pareti laterali del serbatoio siano in buone condizioni
privo di sedimenti visibili.
7.2.4 Controllo dello stato di funzionamento
Una volta completata la manutenzione di cui sopra, verranno eseguiti i lavori di misurazione di routine come l'assunzione di acqua
e la raccolta delle sonde può essere riavviata e il lavoro di verifica come il valore di misurazione
il confronto e la calibrazione a punto singolo possono essere eseguiti in base ai requisiti sul campo.
8. Risoluzione dei problemi
La Tabella 5-1 elenca i sintomi, le possibili cause e le soluzioni consigliate per i problemi comuni
riscontrato con il torbidimetro a scala bassa.Se il tuo sintomo non è lis o nessuno dei
soluzioni risolve il tuo problema, contattaci.
ERRORE | CAUSA POSSIBILE | SOLUZIONE |
Il valore misurato è Troppo alto, troppo basso o instabilità |
Anormale luminescenza di sensore |
Controllare lo stato luminoso secondo istruzioni per l'uso |
Anomalia dell'immagazzinamento dell'acqua |
Controllare se l'ingresso dell'acqua, lo stoccaggio dell'acqua e rimanenti sono normali |
|
Rovina della finestra luminosa |
Controllare l'effetto pulente della finestra ottica e spazzola per la pulizia.Se la spazzola per la pulizia è usurata e non riesce a raschiare adeguatamente la superficie della finestra, sostituire la spazzola per la pulizia |
|
Canale d'acqua anomalo |
La portata in ingresso l'impostazione non è corretta |
Controllare la portata in ingresso e regolarla di conseguenza ai parametri del prodotto |
Scarso flusso di acqua in eccesso |
Garantire una caduta positiva tra la porta di troppopieno e il tubo di scarico per garantire un drenaggio regolare ed evitare il traboccamento |
Tabella 5-1 Elenco delle domande comuni
9. Descrizione della Garanzia
(1) Il periodo di garanzia è di 1 anno (esclusi i materiali di consumo).
(2) Questa garanzia di qualità non copre i seguenti casi.
① Per cause di forza maggiore, catastrofi naturali, disordini sociali, guerre (dichiarate o non dichiarate),
terrorismo, guerra o danni causati da qualsiasi costrizione governativa.
②danni causati da uso improprio, negligenza, incidente o applicazione e installazione improprie.
③Spese di trasporto per la spedizione della merce alla nostra azienda.
④Spese di trasporto per la spedizione rapida o espressa di parti o prodotti coperti dal
garanzia.
⑤Viaggiare localmente per eseguire le riparazioni in garanzia.
(3) La presente garanzia comprende l'intero contenuto della garanzia fornita dalla nostra azienda in merito ai suoi prodotti.
① La presente garanzia costituisce una dichiarazione finale, completa ed esclusiva dei termini della garanzia e nessuna persona o agente è autorizzato a stabilire altre garanzie in nome di
la nostra azienda.
② I rimedi di riparazione, sostituzione o restituzione del pagamento come sopra descritti sono
casi eccezionali che non violano questa garanzia e i rimedi di sostituzione o restituzione del
il pagamento è per i nostri prodotti stessi.Sulla base della responsabilità oggettiva o di altra teoria giuridica, il ns
l'azienda non sarà responsabile per qualsiasi altro danno causato da un prodotto difettoso o da negligenza
funzionamento, compreso qualsiasi danno successivo che sia causalmente correlato a queste condizioni.
10.Protocolli di comunicazione
Il protocollo di comunicazione RS485 utilizza il protocollo di comunicazione MODBUS e i sensori lo sono
usati come schiavi.
Formato byte di dati.
Velocità di trasmissione | 9600 |
Posizione di partenza | 1 |
Bit di dati | 8 |
Fermati un po' | 1 |
Controlla la cifra | N |
Lettura e scrittura dati (protocollo MODBUS standard)
L'indirizzo predefinito è 0x01, l'indirizzo può essere modificato dal registro
10.1 Lettura dei dati
Chiamata host (esadecimale)
01 03 00 00 00 01 84 0A
Codice | Definizione della funzione | Osservazioni |
01 | Indirizzo del dispositivo | |
03 | Codice funzione | |
00 00 | Indirizzo iniziale | Consulta la tabella dei registri per i dettagli |
0001 | Numero di registri | Lunghezza dei registri (2 byte per 1 registro) |
84 0A | Checksum CRC, anteriore basso e posteriore alto |
Risposta dello schiavo (esadecimale)
01 03 02 00 xx xx xx xx
Codice | Definizione della funzione | Osservazioni |
01 | Indirizzo del dispositivo | |
03 | Codice funzione | |
02 | Numero di byte letti | |
XXXX | Dati (DCBA anteriore basso e posteriore alto) | Consulta la tabella dei registri per i dettagli |
XXXX | Checksum CRC, anteriore basso e posteriore alto |
10.2 Scrittura dei dati
Chiamata host (esadecimale)
01 10 1B 00 00 01 02 01 00 0C C1
Codice | Definizione della funzione | Osservazioni |
01 | Indirizzo del dispositivo | |
10 | Codice funzione | |
1B00 | Registra l'indirizzo | Consulta la tabella dei registri per i dettagli |
0001 | Numero di registri | Numero di registri letti |
02 | Numero di byte | Numero di registri di lettura x2 |
01 00 | Dati (DCBA anteriore basso e posteriore alto) | |
0C C1 | Checksum CRC, anteriore basso e posteriore alto |
Risposta dello schiavo (esadecimale)
01 10 1B 00 00 01 07 2D
Codice | Definizione della funzione | Osservazioni |
01 | Indirizzo del dispositivo | |
10 | Codice funzione | |
1B00 | Registra l'indirizzo | Consulta la tabella dei registri per i dettagli |
0001 | Restituisce il numero di registri scritti | |
7D2D | Checksum CRC (anteriore basso e posteriore alto) |
10.3 Calcolo del checksum CRC
(1) Preimpostare un registro a 16 bit come FF esadecimale (ovvero, tutti 1) e chiamare questo registro CRC
Registrati.
(2) Iso-oring dei primi dati binari a 8 bit (sia il primo byte delle informazioni di comunicazione
frame) con gli 8 bit inferiori del registro CRC a 16 bit e inserendo il risultato nel registro CRC,
lasciando invariati gli 8 bit di dati superiori.
(3) Spostare il contenuto del registro CRC di un bit a destra (verso il lato inferiore) per riempire il file
bit più alto con uno 0 e controllare il bit spostato dopo lo spostamento a destra.
(4) Se il bit spostato è 0: ripetere il passaggio 3 (spostare nuovamente a destra un bit);se il bit spostato è 1, CRC
registro e polinomio A001 (1010 0000 0000 0001) per l'iso-or.
(5) Ripetere i passaggi 3 e 4 finché lo spostamento a destra non viene effettuato 8 volte in modo che tutti i dati a 8 bit siano
elaborato nella sua interezza.
(6) Ripetere i passaggi da 2 a 5 per il byte successivo del frame di informazioni di comunicazione.
(7) Scambiare i byte alti e bassi del registro CRC a 16 bit ottenuto dopo tutti i byte di questo
il frame delle informazioni di comunicazione è stato calcolato secondo i passaggi precedenti.
(8)Il contenuto finale del registro CRC si ottiene come segue: Codice CRC.
10.4 Tabella registri
Indirizzo iniziale |
Comando Descrizione |
Numero di registri |
Formato dati (esadecimale) |
0x0700H |
Ottieni il software e hardware Rev |
2 |
4 byte in totale 00 ~ 01: versione hardware 02 ~ 03: versione del software Ad esempio, leggere 0101 rappresenta 1.1 |
0x0900H | Ottieni SN | 7 |
14 byte in totale 00: riservato 01 ~ 12: numero di serie 13: Riservato I 12 byte del numero di serie vengono tradotti secondo il codice ASCII, cioè il numero di serie di fabbrica |
0x1100H |
Utente calibrazione K/B (leggere scrivere) |
4 |
Totale 8 byte 00~03:K 04~07: B Per leggere K, ad esempio, leggere come 4 byte di dati (bit basso davanti, formato DCBA, è necessario convertire questi dati in virgola mobile, vedere sotto per il metodo di conversione) Per scrivere k, ad esempio, dobbiamo convertire k in un punto mobile a 32 bit e scriverlo in (formato DCBA) |
0x1B00H |
Accensione della spazzola impostazioni di avvio |
1 |
2 byte in totale 00~01: 0x0000 non si avvia all'accensione 0x0100 Accensione e autoaccensione |
0x2600H |
Valore di torbidità acquisizione |
2 |
Il valore di torbidità della lettura è di 4 byte di dati. (La posizione bassa è in primo piano, formato DCBA, e questi dati devono essere convertiti in un numero in virgola mobile di modifica. Il metodo di conversione è mostrato di seguito) |
0x3000H |
Dispositivo indirizzo (leggere e scrivere) |
1 |
2 byte in totale 00~01: indirizzo del dispositivo L'intervallo può essere impostato tra 1 e 254 Ad esempio il dato ottenuto è 02 00 (Se la posizione bassa è in primo piano significa che l'indirizzo è 2) Prendiamo come esempio l'indirizzo 15, poi 0F 00 Scrivi l'indirizzo corrispondente (in basso davanti) Quando l'indirizzo del dispositivo corrente è sconosciuto, è possibile utilizzare FF come indirizzo del dispositivo comune per richiedere l'indirizzo corrente |
0x3100H |
Avvio della spazzola (solo scrivere) |
0 | Invia un comando di scrittura con una lunghezza di scrittura pari a 0 |
0x3200H |
Spazzola avvio ripetuto impostazioni orario (leggi e scrivere) |
1 |
2 byte in totale 00~01: Ora Prendiamo ad esempio il valore di lettura 1E 00 (predefinito), il valore effettivo è 0x001E, ovvero 30 minuti. Ad esempio, se devi scrivere per 60 minuti, convertilo in 3C 00 per la scrittura. |
10.5 Algoritmi di conversione per numeri in virgola mobile
10.5.1 Conversione di numeri in virgola mobile in numeri esadecimali
Passaggio 1: converti la rappresentazione in virgola mobile di 17.625 in una virgola mobile binaria
Innanzitutto, trova la rappresentazione binaria della parte intera
17 = 16 + 1 = 1×24+0×23+0×22+0×21+1×20
Quindi la rappresentazione binaria della parte intera 17 è 10001B
Quindi trova la rappresentazione binaria della parte frazionaria
0,625= 0,5 + 0,125 = 1 x 2-1+0×2-2+1x20
Quindi la rappresentazione binaria della parte decimale 0,625 è 0,101B
Quindi il numero in virgola mobile in forma binaria per 17.625 espresso in forma in virgola mobile è 10001.101B
Passaggio 2: sposta per trovare l'esponente.
Sposta 10001.101B a sinistra finché non rimane solo una posizione prima del punto decimale per ottenere 1.0001101B e 10001.101B = 1.0001101 B x 24.Quindi la parte esponenziale è 4, che sommata a 127 diventa 131, la cui rappresentazione binaria è 10000011B
Passaggio 3: calcolare il numero finale
Togliendo l'1 prima della virgola decimale di 1.0001101B si ottiene il numero finale 0001101B (poiché l'1 prima della virgola decimale deve essere 1, l'IEEE specifica che deve essere registrato solo quello dopo la virgola decimale).Una nota importante per i numeri finali a 23 bit: il primo bit (cioè il bit nascosto) non viene compilato.Il bit nascosto è il bit a sinistra del separatore, che solitamente è impostato su 1 e soppresso.
Passaggio 4: definizione del bit del simbolo
Un numero positivo ha un segno pari a 0 e un numero negativo ha un segno pari a 1, quindi 17,625 ha un segno pari a 0.
Passaggio 5: converti in virgola mobile
Segno di 1 cifra + esponente di 8 cifre + mantissa di 23 cifre
0 10000011 00011010000000000000000B (corrispondente a 0x418D0000 in esadecimale)
10.5.2 Conversione di numeri esadecimali in numeri in virgola mobile
Passaggio 1: convertire il numero esadecimale 0x427B6666 nel numero binario a virgola mobile 0100 0010 0111 1011 0110 0110 0110 0110 0110B in bit di segno, esponente e mantissa 0 10000100 11110110110110011001100110b
Segno di 1 cifra + esponente di 8 cifre + mantissa di 23 cifre
Segno bit S:
Bit di indice E: 10000100B = 1×27+0×26+0×25+0×24+1×23+0×22+0×20
=128+0+0+0+0+0+4+0+0=132
Ultima cifra M: 11110110110011001100110B = 8087142
Passaggio 2: calcolo dei numeri in virgola mobile
D =(-1)5×(1,0=M/223) ×2E-127
= (-1)0×(1.0+8087142/223) ×2132-127
= 1 x 1,964062452316284 x 32
= 62,85
Persona di contatto: Ms. Evelyn Wang
Telefono: +86 17719566736
Fax: 86--17719566736
Addresss: i città, No11, strada del sud di TangYan, distretto di Yanta, Xi'an, Shaanxi, Cina.
Factory Indirizzo:i città, No11, strada del sud di TangYan, distretto di Yanta, Xi'an, Shaanxi, Cina.
