| Luogo di origine: | La Cina (continente) |
| Marca: | Kacise |
| Certificazione: | certificate of explosion-proof, CE |
| Numero di modello: | KSJB3 |
| Quantità di ordine minimo: | 1pc |
|---|---|
| Imballaggi particolari: | ogni unità ha una scatola individuale e tutte le scatole sono imballate in pacchetti standard o rich |
| Tempi di consegna: | 5-8 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 1000 pezzi alla settimana |
| Portata: | ±60g | Valore di soglia: | 5μg |
|---|---|---|---|
| valore di deviazione K0/K1: | mg ≤±5 | ||
| Evidenziare: | Misurazione dell'inclinazione Accelerometro al quarzo,Accelerometro flessibile a quarzo di grado di navigazione,Prova di vibrazione dello strumento Accelerometro flessibile |
||

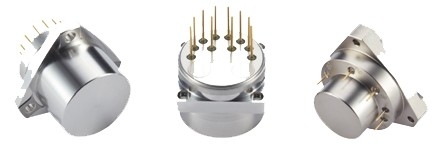

KSJB3 serie accelerometro flessibile al quarzo è un piccolo, alta precisione, un gran numero di accelerometro di livello di navigazione inerziale militare, il prodotto ha un'eccellente stabilità a lungo termine, ripetibilità,le prestazioni di partenza, l'adattabilità all'ambiente e l'elevata affidabilità e altre caratteristiche, possono essere utilizzate per le prove statiche possono essere utilizzate per le prove dinamiche,è anche un sensore di vibrazione e di inclinazione standard.
Il prodotto adotta un design e un processo di imballaggio miniaturizzati unici, la corrente di uscita e la forza o l'accelerazione sono lineari,l'utente può scegliere la resistenza di campionamento appropriata mediante calcoloIl sensore di temperatura integrato può essere utilizzato per compensare il valore di spostamento e il fattore di scala per ridurre l'impatto della temperatura ambiente in base alle esigenze dell'utente.
Applicazioni: misurazione inerziale del sistema di navigazione inerziale militare e prova di isolamento dalle vibrazioni e prova di inclinazione di strumenti e attrezzature di precisione nell'aerospaziale, nell'aviazione, nelle navi,armi e altri campi.
1.Dimensioni quadrate della flange
Definizione del pin:
1, uscita del segnale
2, aria
3, potenza -15V
4, potenza +15V
5, potenza e segnale di terra
6, 7, 8, vuoto
9, -9V o pt1000
10, +9V o pt1000

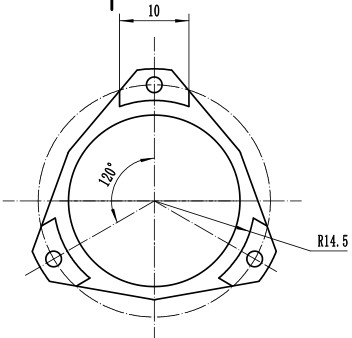

2.Dimensioni triangolari della fianchetta
3.Dimensioni della flange triangolare invertita
parametri tecnici:
| Numero | Parametri | KSJB3-01 | KSJB3-02 | KSJB3-03 |
| 1 | Portata | ± 60 g | ± 60 g | ± 60 g |
| 2 | Valore di soglia | 5 μg | 5 μg | 5 μg |
| 3 | valore di deviazioneK.0/K1 | ≤ ± 5 mg | ≤ ± 7 mg | ≤ ± 5 mg |
| 4 | fattore di scala K1 | 10,0 ± 0,2 mA/g | 10,0 ± 0,2 mA/g | 00,6 ± 0,2 mA/g |
| 5 | Coefficiente non lineare di secondo ordine K2 | ≤ ± 20 μg/g2 | ≤ ± 30 μg/g2 | ≤ ± 20 μg/g2 |
| 6 | 0g 4 ore di stabilità a breve termine | ≤ 10 μg | ≤ 20 μg | ≤ 20 μg |
| 7 | 1g 4 ore di stabilità a breve termine | ≤ 10 ppm | ≤ 20 ppm | ≤ 20 ppm |
| 8 | la ripetibilità della sintesi dei valori di deviazione σK0(1σ,un mese) | ≤ 15 μg | ≤ 50 μg | ≤ 50 μg |
| 9 | Ripetibilità integrata con fattore di scala σK1/K1(1σ,un mese) | ≤ 15 ppm | ≤ 50 ppm | ≤ 50 ppm |
| 10 | Ripetibilità completa dei coefficienti non lineariK.2/K1(1σ,un mese) | ≤ ± 20 μg/g2 | ≤ ± 30 μg/g2 | ≤ ± 30 μg/g2 |
| 11 | valore di deviazione Coefficiente di temperatura ((Il valore medio dell'intera zona di temperatura) | ≤ ± 15 μg /°C | ≤ ± 50 μg /°C | ≤ ± 50 μg /°C |
| 12 | Fattore di scala Coefficiente di temperatura ((Il valore medio dell'intera zona di temperatura) | ≤ ± 15 ppm /°C | ≤ ± 80 ppm /°C | ≤ ± 50 ppm /°C |
| 13 | Rumore ((La resistenza di campionamento è di 840Ω) | ≤ 5mv | ≤ 8,4 mv | ≤ 8,4 mv |
| 14 | Frequenza naturale | 350-800 Hz | 350-800 Hz | 350-800 Hz |
| 15 | larghezza di banda | 800-2500 Hz | 800-2500 Hz | 800-2500 Hz |
| 16 | Vibrazioni casuali | 10 g ((20-2000 Hz) | 10 g ((20-2000 Hz) | 10 g ((20-2000 Hz) |
| 17 | sciopero | 150 g,4.5ms, 1/2sin | 150 g,4.5ms, 1/2sin | 150 g,4.5ms, 1/2sin |
| 18 | Intervallo di temperatura di funzionamento | -55 ̊+85°C | -55 ̊+85°C | -55 ̊+85°C |
| 19 | Intervallo di temperatura di stoccaggio | -60°C a + 120°C | -60°C a + 120°C | 60°C a + 120°C |
| 20 | Fornitore di alimentazione | ± 12 ~ ± 15V | ± 12 ~ ± 15V | ± 12 ~ ± 15V |
| 21 | Consumo corrente | ≤ ± 20mA | ≤ ± 20mA | ≤ ± 20mA |
| 22 | Sensore di temperatura | Personalizzabile da utente | Personalizzabile da utente | Personalizzabile da utente |
| 23 | dimensione | F18.2x23 mm | F18.2x23 mm | F18.2x23 mm |
| 24 | peso | ≤ 30 g | ≤ 30 g | ≤ 30 g |
Nota:
1. Il fattore di scala viene regolato in base alle esigenze dell'utente;
2Sensore di temperatura: suddiviso in AD590, pt1000, 18B20,
3. Ciclo di prova: suddiviso in 1 mese, 3 mesi, 6 mesi, 12 mesi, in base alle esigenze dell'utente per le prove;
4. in base alle esigenze di installazione dell'utente; le dimensioni possono essere leggermente regolate in base alle esigenze dell'utente,e altri requisiti di prova possono essere eseguiti in base alle esigenze del cliente.
