| Luogo di origine: | La Cina (continente) |
| Marca: | Kacise |
| Certificazione: | certificate of explosion-proof, CE |
| Numero di modello: | KSJB1 |
| Quantità di ordine minimo: | 1pc |
|---|---|
| Imballaggi particolari: | ogni unità ha una scatola individuale e tutte le scatole sono imballate in pacchetti standard o rich |
| Termini di pagamento: | T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 1000 pezzi alla settimana |
| Portata: | ±50 g | Valore di soglia: | 5μg |
|---|---|---|---|
| valore di deviazione K0/K1: | ≤±3mg |
L'accelerometro flessibile a quarzo della serie KSJB1 è un accelerometro di navigazione inerziale militare ad alta precisione.adattabilità ambientale e alta affidabilitàPuò essere utilizzato per test statici e test dinamici, ed è anche un sensore di vibrazione e sensore di inclinazione standard.
La corrente di uscita del prodotto è lineare con la forza o l'accelerazione, e l'utente può selezionare la resistenza di campionamento appropriata attraverso il calcolo per ottenere un'uscita di alta precisione.E può essere costruito in sensore di temperatura secondo i requisiti dell'utente, utilizzati per la compensazione del valore parziale e del fattore di scala, riducono l'impatto della temperatura ambientale.
Applicazione: misurazione inerziale e prova di isolamento dalle vibrazioni di un sistema di navigazione inerziale ad alta precisione nell'aerospaziale, nell'aviazione, nelle navi, nelle armi e in altri campi.

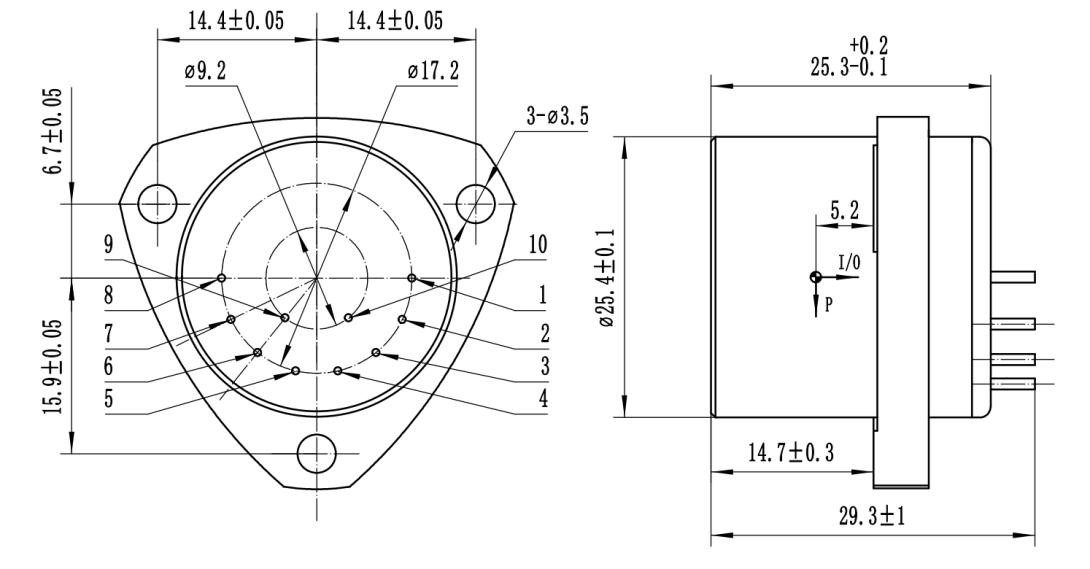

Diagramma di contorno e definizione del pin:
Figura I: Accelerometro universale
Definizione convenzionale del pin: 1, uscita del segnale; 2. vuoto; 3, -15V; 4, +15V; 5, alimentazione e messa a terra del segnale; 6. vuoto; 7. vuoto; 8. vuoto; 9, -9V; 10, +9V.
Il foro di montaggio è a forma di U
Il foro di montaggio è a forma di U e il perno è 8 perni
La dimensione esterna è quadrata
parametri tecnici:
| Numero | Parametri | KSJB1-01 | KSJB1-02 | KSJB1-03 |
| 1 | Portata | ± 50 g | ± 50 g | ± 50 g |
| 2 | Valore di soglia | 5 μg | 5 μg | 5 μg |
| 3 | deviazionevalore K0/K1 | ≤ ± 3 mg | ≤ ± 3 mg | ≤ ± 5 mg |
| 4 | fattore di scala K1 | 10,05 - 1,30 mA/g | 10,05 - 1,30 mA/g | 10,05 - 1,30 mA/g |
| 5 | Coefficiente non lineare di secondo ordine K2 | ≤ ± 10 μg/g2 | ≤ ± 15 μg/g2 | ≤ ± 20 μg/g2 |
| 6 | 0g 4 ore di stabilità a breve termine | ≤ 10 μg | ≤ 10 μg | ≤ 15 μg |
| 7 | 1g 4 ore di stabilità a breve termine | ≤ 10 ppm | ≤ 10 ppm | ≤ 15 ppm |
| 8 | la ripetibilità della sintesi dei valori di deviazione σK0(1σ,un mese) | ≤ 10 μg | ≤ 20 μg | ≤ 30 μg |
| 9 | Ripetibilità integrata con fattore di scala σK1/K1(1σ,un mese) | ≤ 15 ppm | ≤ 30 ppm | ≤ 50 ppm |
| 10 | Ripetibilità completa dei coefficienti non lineari K2/K1(1σ,un mese) | ≤ ± 10 μg/g2 | ≤ ± 20 μg/g2 | ≤ ± 30 μg/g2 |
| 11 | valore di deviazione Coefficiente di temperatura ((Il valore medio dell'intera zona di temperatura) | ≤ ± 10 μg /°C | ≤ ± 30 μg /°C | ≤ ± 50 μg /°C |
| 12 | Fattore di scala Coefficiente di temperatura ((Il valore medio dell'intera zona di temperatura) | ≤ ± 10 ppm /°C | ≤ ± 30 ppm /°C | ≤ ± 50 ppm /°C |
| 13 | Rumore ((La resistenza di campionamento è di 840Ω) | ≤ 5mv | ≤ 8,4 mv | ≤ 8,4 mv |
| 14 | Frequenza naturale | 400-800 Hz | 400-800 Hz | 400-800 Hz |
| 15 | larghezza di banda | 800-2500 Hz | 800-2500 Hz | 800-2500 Hz |
| 16 | Vibrazioni casuali | 6 g ((20-2000 Hz) | 6 g ((20-2000 Hz) | 6 g ((20-2000 Hz) |
| 17 | sciopero | 100 g, 8 ms, 1/2 sin | 100 g, 8 ms, 1/2 sin | 100 g, 8 ms, 1/2 sin |
| 18 | Intervallo di temperatura di funzionamento | -55°C a +85°C | -55°C a +85°C | -55°C a +85°C |
| 19 | Intervallo di temperatura di stoccaggio | -60°C a + 120°C | -60°C a + 120°C | -60°C a + 120°C |
| 20 | Fornitore di alimentazione | ± 12 ~ ± 15V | ± 12 ~ ± 15V | ± 12 ~ ± 15V |
| 21 | Consumo corrente | ≤ ± 20mA | ≤ ± 20mA | ≤ ± 20mA |
| 22 | Sensore di temperatura | Personalizzabile da utente | Personalizzabile da utente | Personalizzabile da utente |
| 23 | dimensione | F25.4x30 mm | F25.4x30 mm | F25.4x30 mm |
| 24 | peso | ≤ 80 g | ≤ 80 g | ≤ 80 g |
Nota:
1. Il fattore di scala viene regolato in base alle esigenze dell'utente;
2Sensore di temperatura: suddiviso in AD590, pt1000, 18B20,
3. Ciclo di prova: suddiviso in 1 mese, 3 mesi, 6 mesi, 12 mesi, in base alle esigenze dell'utente per le prove;
4. in base alle esigenze di installazione dell'utente; le dimensioni possono essere leggermente regolate in base alle esigenze dell'utente,e altri requisiti di prova possono essere eseguiti in base alle esigenze del cliente.
