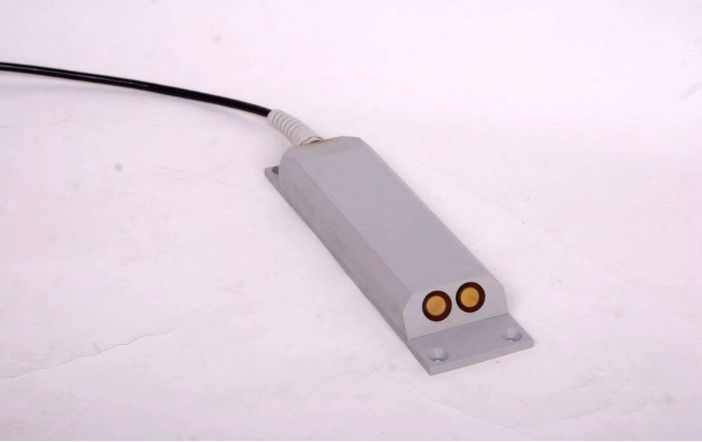

Misuratore di velocità di flusso portatile basato su sensore Doppler

Il flussometro/flussometro portatile Doppler è adatto per la misurazione temporanea della velocità dell'acqua, del livello del liquido, della portata, della temperatura, generalmente utilizzato in corsi d'acqua naturali, canali artificiali, tubi,fiumi, laghi, ecc.

Caratteristica

(1)Flusso di supporto, flusso istantaneo

velocità, livello del liquido, temperatura

(2)Tipo di canale configurabile

(3)Schermo touch colorato

(4) Batteria di grande capacità, 4800 mAH

(5)Stabella di misura standard 3 metri,

può essere prorogato

(6)Bossa portatile

(7) Dispone di un rapporto di qualificazione per il test

1.Descrizione dei prodotti

Il prodotto misura la portata in base al principio dell'effetto Doppler ad ultrasuoni e può misurare il livello dell'acqua e la temperatura attraverso il sensore di pressione.che può efficacemente impermeabilizzare e sigillare.

◆ Il protocollo di comunicazione Modbus e il bus RS485 sono utilizzati per comunicare con il computer portatile.

◆ Il sensore subacqueo è facile da installare.

◆ Tutte le apparecchiature sono di tipo elettronico, alimentate a alta tensione, basso consumo energetico, senza parti meccaniche.elevata affidabilità e forte anti-interferenza.

◆ Un'ampia gamma di applicazioni: può essere applicato in vari ambienti idrici, dall'acqua pura all'acqua del fiume Giallo.

2.Pprincipio del prodotto

Principio del flussometro Doppler: quando la sorgente ultrasonica e l'osservatore fanno un movimento relativo, la frequenza ricevuta dall'osservatore sarà diversa dalla frequenza della sorgente ultrasonica.Pertanto,, le piccole particelle e le bolle che si muovono con l'acqua rispetto al trasduttore ad ultrasuoni cambieranno anche la frequenza di ricezione del trasduttore,e aumentare con l'aumento della velocità di movimento della sospensione in acquaSi misura quindi lo spostamento di frequenza Doppler e la velocità di flusso dell'acqua nel punto del contatore di corrente Doppler.Questo viene moltiplicato per l'area della sezione trasversale del canale per ottenere le informazioni sul flusso.

Poiché la misurazione del flusso Doppler utilizza la velocità di propagazione del suono nell'acqua, e la velocità di propagazione del suono nell'acqua è strettamente correlata alla temperatura dell'acqua,il dispositivo ha un sensore di temperatura integrato per la misurazione della temperatura, e poi correggere la velocità del suono.

La misurazione della profondità di livello utilizza un sensore di pressione per misurare la distanza tra la posizione del sensore di velocità di flusso e il livello del liquido.

3.Parametro del prodotto

3.1 Attributi dei prodotti

◆ Tipologie di misura: velocità del punto, livello del liquido, temperatura, portata

◆ Classe di protezione: IP68

◆ Metodo di misura: online

◆ Principio di misura: metodo Doppler acustico, metodo di area di velocità

◆ Fornitore di energia: batteria, energia solare, corrente elettrica

◆ Segnale di uscita: Modbus RS485

◆ Contenuto del segnale di uscita: velocità di punto, flusso istantaneo, flusso cumulativo, livello dell'acqua, temperatura

◆ Segnale di uscita (alimentazione esterna): 4~20mA

◆ 4~20mA Contenuto del segnale di uscita: flusso istantaneo

◆ Requisiti di pH del liquido: pH 6~8

◆ Pressione del liquido richiesta: 1 atmosfera standard in ambiente naturale

◆ Consumo di potenza di funzionamento continuo:12V*65mA=12V*0.065A≈0.8W

3.2 Indice di misura

3.3 Specificativi

4.ACaso di applicazione
