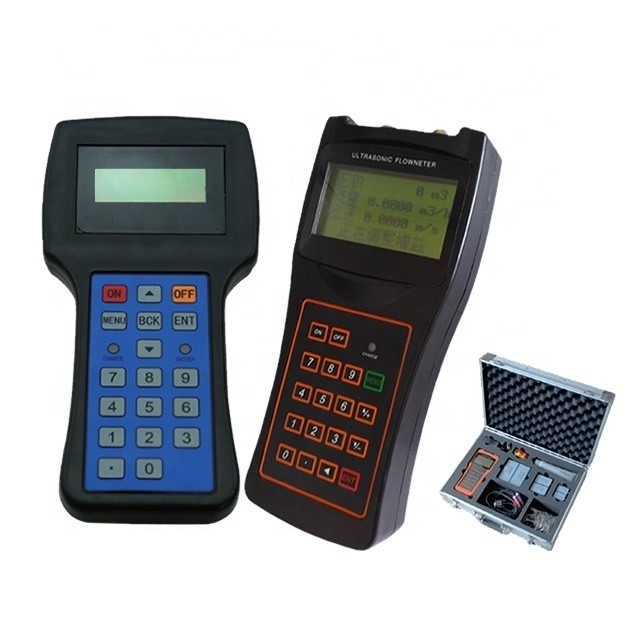

misuratore di portata ultrasonico portatile di plastica senza fili economico del cherosene

1.1Prefazione

Benvenuti a utilizzare un nuovo misuratore di flusso ad ultrasuoni di transizione di nuova generazione, leggere attentamente il manuale utente prima di utilizzarlo.Il misuratore di flusso ad ultrasuoni da montaggio a parete è progettato per essere installato in un luogo fisso per la misurazione del flusso a lungo termine.

1.2 Caratteristiche

◆ Linearità: 0,5%, Ripetibilità: 0,2%, Accuratezza: ± 1%

◆ Facile da usare.

◆ Vari tipi di trasduttori a scelta, dimensioni del tubo di misura da DN15 mm a DN6000 mm

◆ Adottare la tecnologia a bassa tensione e a più impulsi per migliorare la precisione, la durata e l'affidabilità.

◆ Funzione di registrazione potente, registra i dati totalizzatori degli ultimi 64 giorni/64 mesi/5 anni.

1.3 Principio di misurazione del flusso

Il flussometro ad ultrasuoni della serie KUF2000 è progettato per misurare la velocità del liquido all'interno di un condotto chiuso.che fornirà vantaggi di funzionamento non inquinante e facile installazione.

Il flussometro KUF2000 utilizza due trasduttori che funzionano sia come trasmettitori che come ricevitori a ultrasuoni.I trasduttori sono fissati all'esterno di un tubo chiuso a una certa distanza l'uno dall'altroI trasduttori possono essere montati con il metodo V, in cui il suono attraversa il tubo due volte, o con il metodo W, in cui il suono attraversa il tubo quattro volte.o con il metodo Z in cui i trasduttori sono montati su lati opposti del tubo e il suono attraversa il tubo una voltaQuesta scelta del metodo di montaggio dipende dalle caratteristiche del tubo e del liquido. The flow meter operates by alternately transmitting and receiving a frequency modulated burst of sound energy between the two transducers and measuring the transit time that it takes for sound to travel between the two transducersLa differenza nel tempo di transito misurato è direttamente e esattamente correlata alla velocità del liquido nel tubo, mostrata come segue:

WEcco qui.

θ è l'angolo di inclusione verso la direzione di flusso

M è il tempo di percorrenza del raggio ultrasonico

D è il diametro del tubo

Tup è il tempo per il fascio da trasduttore a monte a quello a valle

Tdown è il tempo per il fascio dal trasduttore a valle a quello a monte

ΔT=Sup Tdown

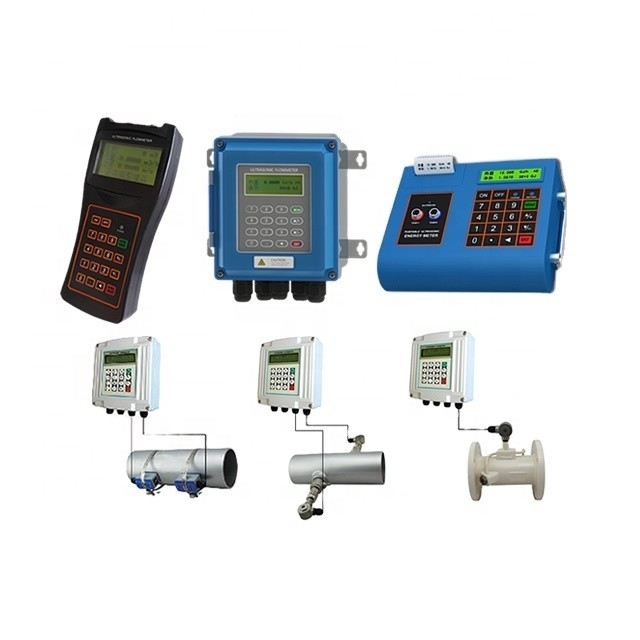

1.4 Trasduttore opzionale

◆ TS-1trasduttore di tipo a pinza, dimensioni del tubo da DN15-100mm

◆ TM-1trasduttore di tipo a pinza, dimensioni del tubo da DN50-700mm

◆ TL-1trasduttore di tipo a pinza, di dimensioni di tubo da DN300-6000mm

◆ HTS-1trasduttore di tipo a pinza, dimensioni del tubo da DN15-100mm

◆ HTM-1trasduttore di tipo a pinza, dimensioni del tubo da DN50-700mm

1.5 Applicazione tipica

Il misuratore di flusso da montaggio a parete può essere applicato a una vasta gamma di misurazioni di flusso di tubi.

Esempi sono:

★ acqua (acqua calda, acqua fredda, acqua urbana, acqua di mare, acque reflue, ecc.);

★ Acque reflue con contenuto di piccole particelle;

★ petrolio (olio greggio, olio lubrificante, gasolio, olio combustibile, ecc.);

★ sostanze chimiche (alcol, acidi, ecc.);

★ Effluenti di impianti;

★ bevande, alimenti liquidi;

★ liquidi ultrapuri;

★ Solventi e altri liquidi

1.6Identificazione del prodotto

Ogni serie di misuratori di portata ha un numero di identificazione del prodotto unico o ESN (numero di serie elettronico) scritto nel software che può essere modificato solo con uno strumento speciale dal produttore.In caso di guasto hardware, si prega di fornire questo numero che si trova nella finestra del menuM61quando si contatta il fabbricante.
