| Luogo di origine: | Shaanxi, Cina |
| Marca: | Kacise |
| Numero di modello: | KEF |
| Prezzo: | $80.00 - $200.00/pieces |
|---|---|
| Imballaggi particolari: | richieste dei clienti o del cartone disponibili |
| Capacità di alimentazione: | 3000 pezzo/pezzi per Flussometro dell'asfalto di mese |
| Caratteristica: | flussometro dell'asfalto | Nome di prodotto: | Flussometro economico all'ingrosso dell'asfalto |
|---|---|---|---|
| Medium: | Liquido conduttivo | Alimentazione elettrica: | 220VAC/24VDC/battery |
| Uscita: | 4-20mA /RS485/HART | Materiale: | Acciaio al carbonio/SS304/SS316 |
| Materiale della fodera: | PTFE/PFA/F46/Neoprene/Polyurethane | Collegamento: | Flangia del filo/flangia/morsetto |
| Precisione: | 0,5% RS (0,2% facoltativo) | Applicazione: | Liquidi di misurazione |
| Porto: | Shanghai o altro |
Descrizione
I flussometri di azoto liquido elettromagnetici GXEFM2000 sono destinati alla misurazione dei fluidi nella maggior parte dei settori industriali, tra cui l'acqua, le acque reflue, gli alimenti e le bevande, i prodotti farmaceutici e chimici.
Esistono due componenti di base del flussometro elettromagnetico: 1) il rilevatore, che comprende il tubo di flusso, il rivestimento isolante e gli elettrodi di misura, e 2) il convertitore,che è il dispositivo elettronico responsabile dell'elaborazione del segnale, calcolo del flusso, visualizzazione e segnali di uscita.
I materiali di costruzione delle parti bagnate (involucro ed elettrodi) devono essere adeguati alle specifiche relative al tipo di servizio previsto.Revisioni delle compatibilità conformi alla spedizione di ciascun contatore.
Campo di applicazione
Petrolio, chimica, metallurgia, tessile, produzione di carta, protezione dell'ambiente, industria alimentare e amministrazione comunale, costruzioni di risparmio idrico,Bagaggio fluviale e altri campi.
Dati tecnici
Sistema di misurazione
Principio di misura | Legge di Faraday
|
Applicazioni | Fluidi elettricamente conduttivi |
Valore misurato | |
Valore primario misurato | Velocità di flusso |
Valore misurato secondario | Flusso di volume |
Progettazione
Caratteristiche | Sensore completamente saldato senza manutenzione |
Versione a flange con tubo a flusso completo | |
Pressioni nominali standard e superiori | |
Ampia gamma di diametro da DN15~3000 con rivestimenti robusti omologati per l'acqua potabile | |
Lunghezze di inserimento specifiche del settore | |
Costruzione modulare | Il sistema di misura consiste in un flusso Sensore e convertitore di segnali, disponibile in versione compatta e in versione separata |
Versione compatta | Con convertitore 511B: 110~240Vac Potenza |
Con convertitore 521B: 18~36V di corrente continua | |
Con W800L/W800W: Potenza della batteria | |
Versione remota | In versione a muro con convertitore 211B (110~240Vac o 221B convertitore 18~36V DC |
Con convertitore W800F: Batteria | |
Intervallo di misura | -12... +12m/s /-40... +40ft/s |
Precisione di misura
Condizioni di riferimento | Condizioni di flusso simili a quelle di EN 29104 |
Medio: acqua | |
Conducibilità elettrica:≥300μs/cm | |
Temperatura: +10~+30°C/+50~+80°F | |
Settione di ingresso:≥5DN | |
Pressione di funzionamento: 1 Bar/14,5 psig | |
Precisione del misuratore di flusso | Standard: 0,5% del tasso |
Facoltativo: 0,2% dell'aliquota |
Condizioni di esercizio
Temperatura | |
Temperatura di processo | Rivestimento in gomma dura: -5~+60°C |
Rivestimento in polipropilene: -5~+90°C | |
Involucro PTEF: -5~+120°C | |
Temperatura ambiente | Standard (con alloggiamento convertitore in alluminio) |
-20~+60°C(Proteggere gli apparecchi elettrici dall'auto riscaldamento a temperatura ambiente superiore a 55 °C)°C | |
Temperatura di stroage | - 20 ~ 70°C |
Pressione | |
EN 1092-1 | DN2200~3000: PN2.5 |
DN1200~2000: PN6 | |
DN200~1000: PN10 | |
DN65~150: PN16 | |
DN10~50: PN40 | |
Altre pressioni su richiesta | |
Lunghezza di inserimento ISO | Opzionale per DN15~600 |
ASME B16.5 | 1~24 ̊: 150 lb RF |
Altre pressioni su richiesta | |
JIS | DN10~1000/ 2~40 ¢: 10K |
Altre pressioni su richiesta | |
Caduta di pressione | Negliggibile |
Flusso | |
Condizione fisica | Liquidi conduttivi |
Donduttività elettrica | ≥5μs/cm |
Contenuto di gas ammissibile (volume) | ≤ 5% |
Contenuto solido ammissibile | ≤70% |
Condizioni di installazione
Installazione | Fai attenzione che il sensore di flusso sia sempre pieno |
Per informazioni dettagliate, vedere il capitolo per l'installazione | |
Direzione del flusso | Avanti e indietro |
Freccia sul sensore di flusso indica flusso positivo direzione | |
Corrente di ingresso | ≥ 5 DN |
Corsa di uscita | ≥ 2 DN |
Connessione di processo
Flanco | |
Codice EN1092-1 | DN25~3000 in PN6~40 |
ASME | 1~120 ̊ in 150 lb RF |
JIS | 25~1000 in 10~20k |
Progettazione della superficie della guarnizione | RF |
| Altre dimensioni o valori di pressione su richiesta |

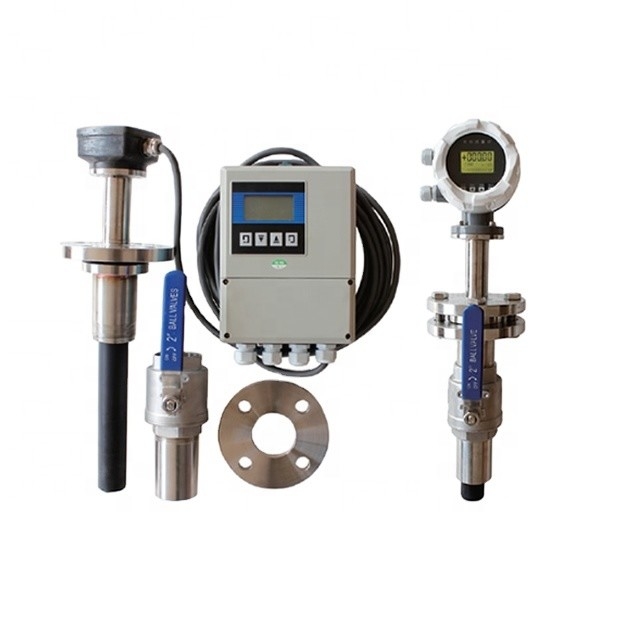

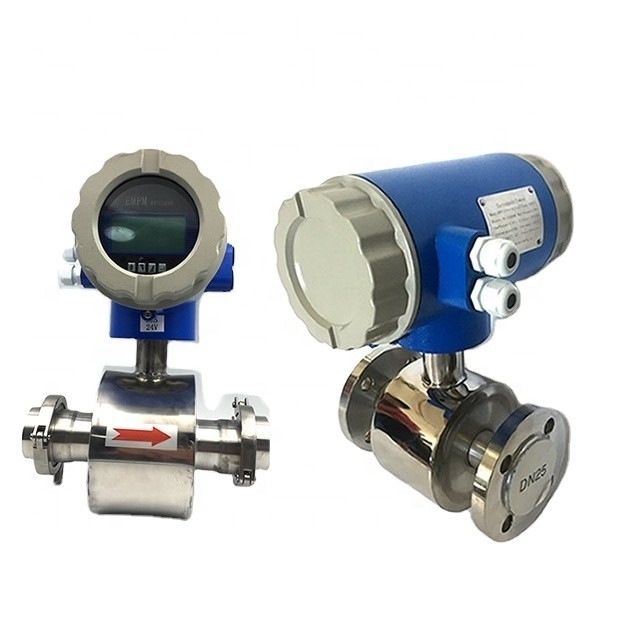

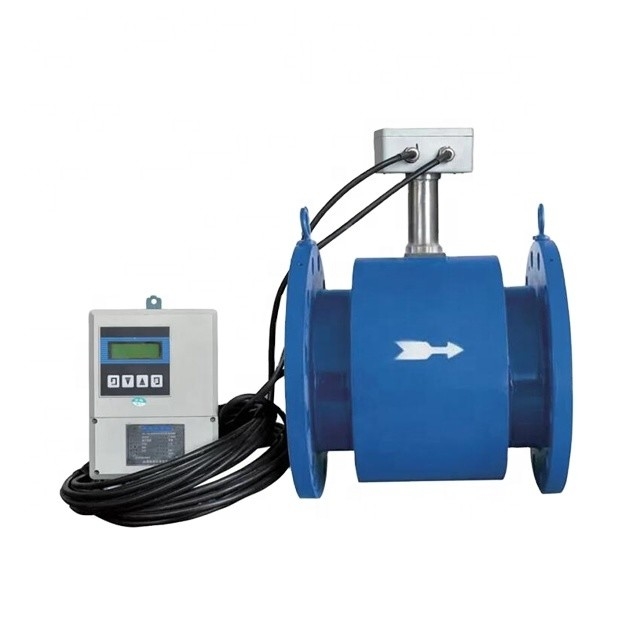

Immagine del prodotto
Forniamo un misuratore di flusso di alta qualità, si prega di farci sapere le vostre esigenze, faremo del nostro meglio per fornire la soluzione più adatta per voi.Vi risponderemo entro 24 ore.
