Luogo di origine: | Shaanxi, Cina |
Marca: | Kacise |
Numero di modello: | GXPS610 |
Prezzo: | $88.00 - $210.00/sets |
---|---|
Imballaggi particolari: | Ogni unità ha singola scatola e tutte le scatole sono imballate in imballaggi di serie. Possiamo anc |
Capacità di alimentazione: | 10000 pezzo/pezzi per Settimana negoziabile |
Campo di pressione: | 3m 5m 10m 15m 20m | Segnale in uscita: | (4~20) mA, Hart, Max Load 500ohm |
---|---|---|---|
Precisione: | 10mm | Alimentazione elettrica: | Bifilare/CC 24V |
Comunicazione: | RS485, Hart, Modbus | Uscita del relè dell'allarme: | CA 250V 5A/CC 30V 5A |
Temperatura del sensore: | -50℃~+100℃ | Valutazione di protezione: | IP67 |
Connettore di Electricial: | G1/2 o M20 x 1,5 | Max Sensor Length: | 30 m. |
Porto: | Shanghai o altri porti richiesti dai clienti |
1.Principio di funzionamento:

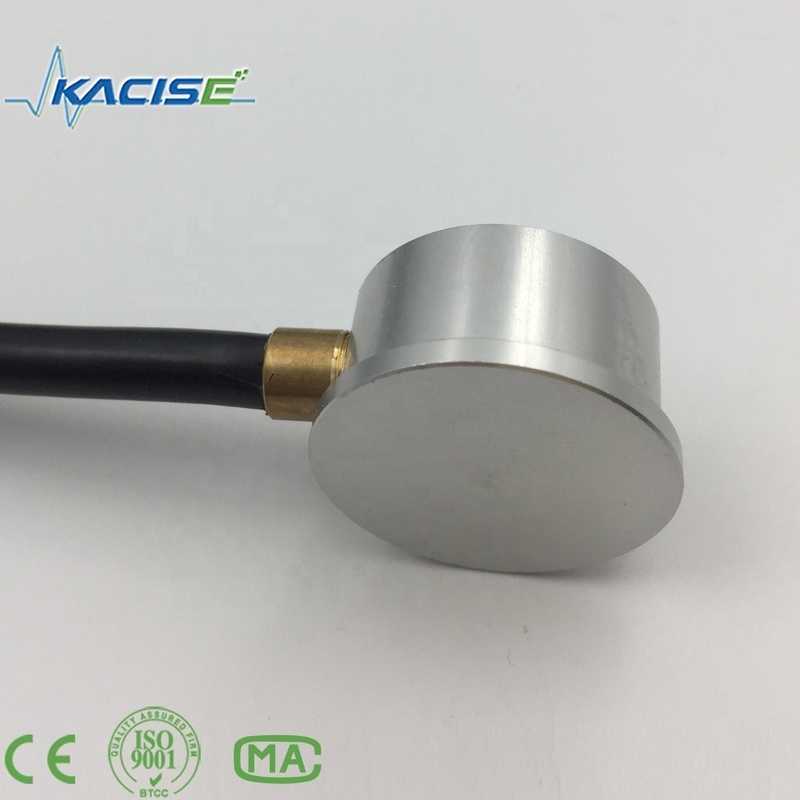

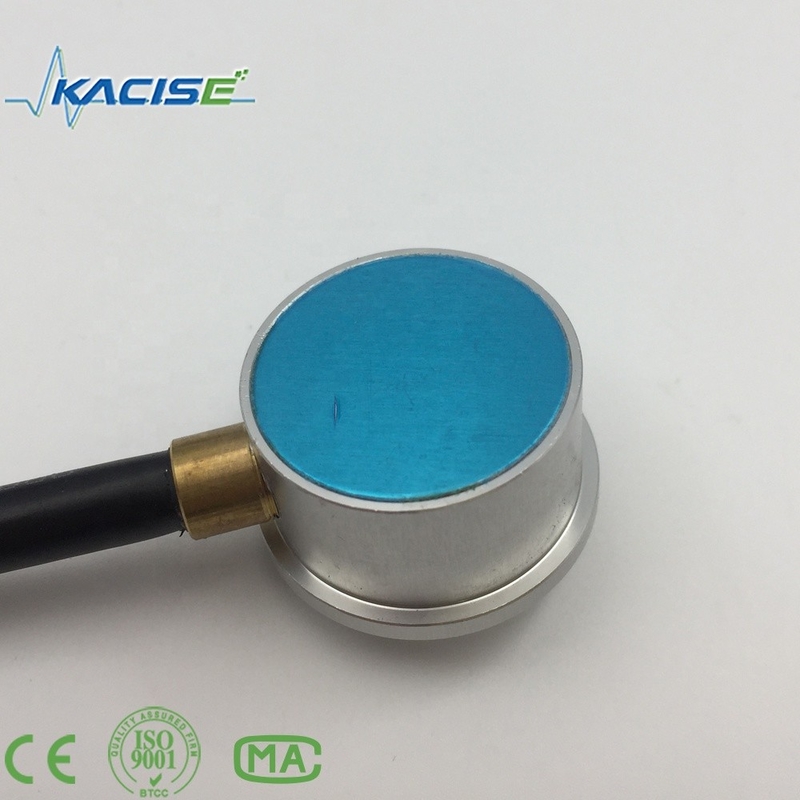

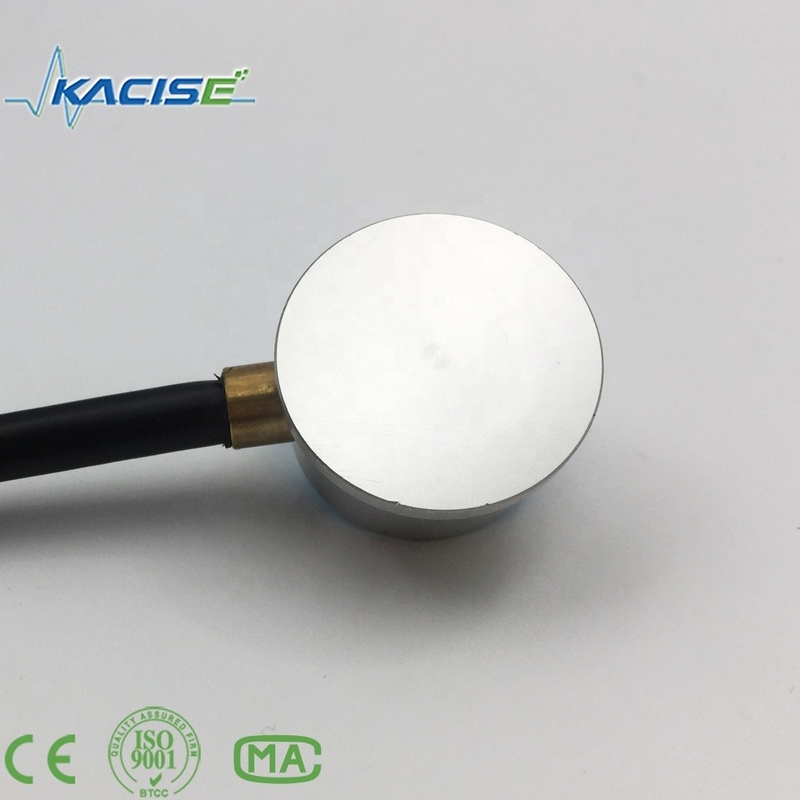

La pinza sul sensore di livello del serbatoio di carburante a lunga distanza adotta il principio del sonar.Il sensore che è attaccato alla superficie del serbatoio raccoglierà i segnali sonar e calcolare il livello esatto del liquido da tecnologia di elaborazione sonar professionale, tecnologia avanzata di elaborazione del segnale ad alta velocità e l'algoritmo brevettato.Il valore deve essere visualizzato sul sito e allo stesso tempo trasmesso al centro di controllo tramite segnali analogici da 4 a 20 mA.Può anche essere calibrato localmente tramite HART, RS-485 e infrarossi.
Come si può vedere dalla figura sopra, il sensore trasmette i segnali sonari e poi riceve i segnali di eco dopo essere stato riflesso dalla superficie del liquido.In tal caso, il tempo impiegato deve essere calcolato tramite un algoritmo specifico.E il sistema deve calcolare l' altezza del liquido tramite il modulo qui sotto:
H=αV(t-t1)/2
H: altezza del liquido
v: velocità del suono nel liquido
t: tempo tra il segnale trasmesso e il segnale ricevuto
t g: tempo di propagazione nella parete del serbatoio
α: fattore di compensazione liquida
2.Caratteristiche tecniche:
3.Guida all'installazione:
4Specificativi tecnici:
Specificità | V.a)Io...Ue |
Intervallo di pressione | 3m 5m 10m 15m 20m |
Prodotto | (4 ~ 20) mA, Hart, carico massimo 500 ohm |
Risoluzione della schermata | 1 mm |
Accuratezza | 10 mm |
Potenza | Due fili / DC 24V |
Comunicazione | RS485, Hart, Modbus |
Uscita del relè di allarme | AC 250V 5A / DC 30V 5A |
Temperatura di compensazione | -20°C ~ 70°C |
Temperatura del sensore | -50°C~+100°C |
Certificato di sicurezza | ExdIICT6
|
Classificazione di protezione | Protezione IP67 |
Visualizzazione | Dispositivo LCD 128 x 64 |
Connettore elettrico | G1/2 o M20 x 1.5 |
Lunghezza massima del sensore | 30 m |
Peso | 2 kg |
Zona morta | 5% del range (massimo) |
24V | DC 24V Input di potenza &4~20 mA Uscita di segnale |
MEA | Sensore di misura |
485 | Comunicazione RS485 e Modbus |
Relay | Uscita del relè di allarme |
