Luogo di origine: | La Cina |
Marca: | Kacise |
Certificazione: | CE/Explosion-proof |
Numero di modello: | KLD804 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | cartone |
Tempi di consegna: | 5-8 giorni del lavoro |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 100+ |
Medium: | forte liquido corrosivo, vapore, schiuma | Campo di misura: | 0.1m~10/20/30/60/100m |
---|---|---|---|
Collegamento trattato: | ≥ DN50 della flangia | Temperatura trattata: | -40~130℃ |
Pressione trattata: | -0.1~1.0MPa | Dimensione dell'antenna: | antenna di lente di 76mm (secondo la dimensione della flangia) |
Materiale dell'antenna: | PTFE | Accuratezza: | ±1mm |
Classe di protezione: | IP67 | Frequenza concentrare: | 80GHz |
Angolo di lancio: | 2° | Alimentazione elettrica: | DC24V/DC12~24V /AC220V |
Intelaiatura: | acciaio inossidabile di alluminio/di plastica/ | Uscita del segnale: | 4… 20mA/HART protocol/RS485 Modbus |
Evidenziare: | Lora Radar Level Transmitter,Trasmettitore livellato del radar senza fili,metro di livello del fluido 4G |

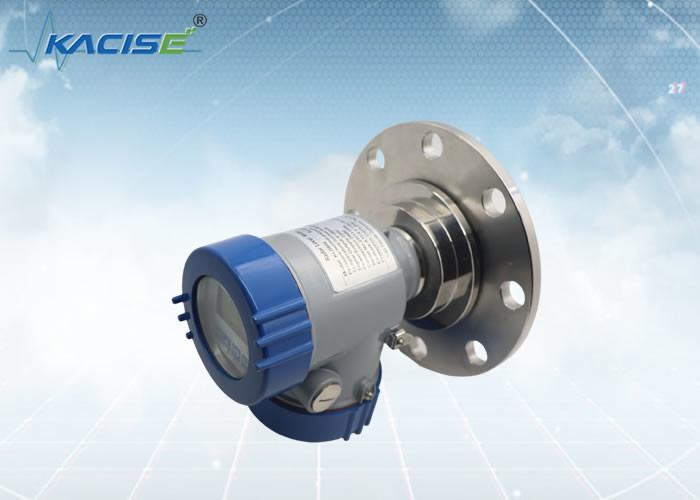

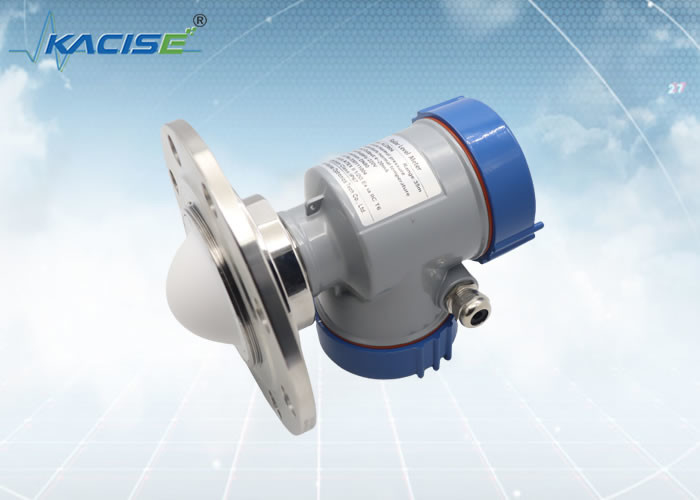

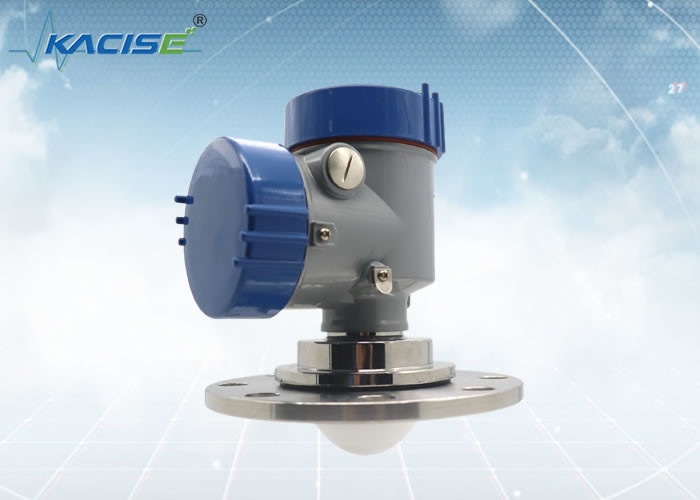

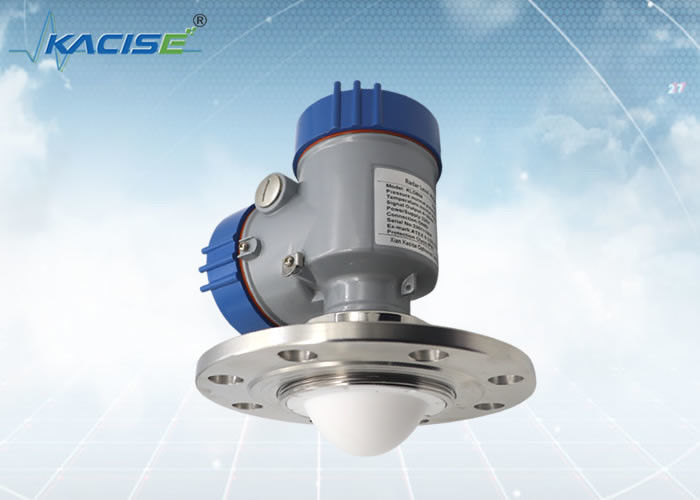

Sensore livellato del radar di KLD804 80G FM
Introduzione
Nel corso di controllo di automazione industriale, il livello materiale è un parametro importante. Ci sono molti metodi di misura livellata materiale. Per le condizioni ed i media di lavoro differenti, gli indicatori di livello materiali con differenti principi di misura possono essere utilizzati per la misura, quali il tipo di pressione statica, il tipo del galleggiante, metodi livellati materiali ultrasonici ed altri comuni pesanti del tipo del martello, di misura. Gli strumenti hanno le loro proprie caratteristiche e gamme dell'applicazione. L'indicatore di livello del radar usa la tecnologia avanzata di misura dell'onda di impulso del radar, con la sua prestazione eccellente, particolarmente in carri armati con agitazione, temperatura elevata, grande vapore, forte polvere, forte corrosione media, sfregio facile ed altri stati che duri di misura mostra la sua prestazione eccellente e svolge un ruolo importante nella produzione di automazione industriale.
Soluzioni senza fili del sistema del radar:
Nel processo di produzione del petrochimico, carbone, cemento, metallurgia ed altre industrie, per assicurare la sicurezza di liquido durante lo stoccaggio, monitoraggio in tempo reale della pressione, livello liquido, temperatura, concentrazione di gas e di umidità sulla superficie liquida nel serbatoio, ecc. Come raccogliere e trasmettere i parametri pertinenti del liquido immagazzinato nel serbatoio al centro telecomandato e come iniziare le misure di emergenza in caso d'emergenza hanno disturbato sempre il personale dirigente. Il serbatoio tradizionale che controlla pricipalmente conta sulle ispezioni periodiche dal personale in servizio. Il costo della manodopera è alto e molti fattori umani saranno lasciati, comportanti i rischi della sicurezza. Sulla base di radiofrequenza 433MHZ, la soluzione senza fili della trasmissione dei dati di comunicazione su mezzi mobili di GPRS, il monitoraggio a distanza in tempo reale per la pressione, il livello liquido, la temperatura, l'umidità del serbatoio, la concentrazione in gas sulla superficie liquida ed altri parametri che l'utente si preoccupa circa ed in caso d'emergenza attivano le facilità di emergenza corrispondenti.
Caratteristica
Può realizzare la rete senza fili all'interno di 20 chilometri.
Il radar ad alta frequenza senza fili integrato di 433M adotta la tecnologia di trasmissione senza fili 433M più avanzata di radiofrequenza nell'industria. La sua distanza di trasmissione massima è 20Km ed è alimentata dai pannelli solari o dalle condutture 220V. I processi complicati quale collegamenti in loco sono omessi. Il radar produce il segnale numerico RS485 ed adotta il protocollo del bus di Modbus per realizzare la rete senza fili all'interno di 100 unità. La parte senza fili della trasmissione adotta la tecnologia di modem a distanza di LoRa, che ha abilità anti-interferenza eccellente e può minimizzare il consumo corrente. Alta sensibilità e progettazione di circuito militare fare il suo bilancio di collegamento raggiungere il livello principale nell'industria, facentegli la migliore scelta per la trasmissione interurbana e le domande con gli alti requisiti di affidabilità. Rispetto al metodo tradizionale della trasmissione di GPRS, il suo costo notevolmente è ridotto. Non limitato tramite la rete di comunicazione mobile, l'affidabilità e l'abilità anti-interferenza notevolmente sono migliorate.
KLD804
|
Medium: forte liquido corrosivo, vapore, schiuma Campo di misura: 0.1m~10/20/30/60/100m Collegamento trattato: ≥ DN50 della flangia Temperatura trattata: -40~130℃ Pressione trattata: -0.1~1.0MPa Dimensione dell'antenna: antenna di lente di 76mm Materiale dell'antenna: PTFE Accuratezza: ±1mm Classe di protezione: IP67 Frequenza concentrare: 80GHz Angolo di lancio: 2° Alimentazione elettrica: /DC24V bifilare /DC12 a quattro vie ~24V /AC220V a quattro vie Intelaiatura: acciaio inossidabile di alluminio/di plastica/ Uscita del segnale: protocollo bifilare di /4...20mA/HART 4… 20mA/a quattro vie RS485 Modbus |
Dimensione di rivestimento
Unità nel millimetro:
Metodo dell'installazione
Installazione della flangia
Nel usando l'installazione della flangia, la distanza minima fra lo strumento e la parete del carro armato dovrebbe essere 200mm.
Sollevamento dell'installazione
Nota: Eviti prego la vibrazione, il forte disturbo elettromagnetico ed i carichi durante l'installazione.
Soluzione a distanza senza fili di tecnologia di trasmissione di GPRS:
GPRS è un nuovo tipo di dati a pacchetto di comunicazione di Internet che sopportano il servizio basato sulla rete di GPRS della comunicazione su mezzi mobili, che è adatta ad improvviso o a frequente e piccola quantità di trasmissione dei dati. La tecnologia della commutazione di pacchetto di GPRS presenta i vantaggi di tempo reale online, fatturanti secondo il volume, la connessione veloce, la trasmissione ad alta velocità e la commutazione libera. Dal punto di vista di accesso Internet, sia il sito centrale che le sottostazioni sono i terminali di Internet. Il cosiddetto modulo di GPRS è la parte di DTU della sottostazione.
Opzione 1: Il server centrale usa un indirizzo ip fisso sulla rete pubblica e GPRS-DTU direttamente accede all'ospite di Internet con l'indirizzo ip. Soluzione 2: Il server concentrare usa ADSL e l'altra rete pubblica dinamica IP + software di analisi dinamico di Domain Name. GPRS-DTU risolve l'indirizzo ip del server centrale tramite il DNS per completare la comunicazione bilaterale. Schema 3: Il server concentrare usa il IP dinamico della rete pubblica quale ADSL + ** il software di server dell'analisi del IP + il GSM MODEM e GPRS-DTU compone su ed invia le informazioni di dati del radar al server dell'analisi del IP ed il server dell'analisi del IP restituisce l'indirizzo ip ospite con le informazioni per completare la comunicazione bidirezionale del UDP. Schema 4: Il centro adotta GPRS-DTU o GPRS MODEM e l'intera rete adotta la rete privata mobile di APN ha riparato il IP.
La tecnologia il Co., srl di optronica di Xi'an Kacise si considera un fornitore e un produttore della soluzione. Offriamo la flessibilità massima e un'offerta costo-ottimizzata per i nostri clienti dell'OEM.
Che cosa potremmo fornire:
La gamma include la versione delle coperture/colore su misura, il tipo del filo (filo di G-Thread/NPT), il software, le stampe, il manuale ed il catalogo su misura. Se siete interessato nell'installazione sul vostro lato, il modulo del radar è di sicuro disponibile.
