Luogo di origine: | La Cina |
Marca: | Kacise |
Numero di modello: | KDF1000 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | 1740USD/pc |
Imballaggi particolari: | Cartone |
Tempi di consegna: | 5-8 giorni del lavoro |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 100+ |
Tipi di misura: | velocità, flusso, profondità di acqua, temperatura dell'acqua | Livello di protezione: | IP68 |
---|---|---|---|
scopo: | misura online | Misura di profondità di acqua: | 0.02m~10.00m |
Risoluzione: | 2mm | Accuratezza: | ±0.5% |
Gamma di temperature: | 0~60ºC | Intervallo di portata: | 10 litri/sec~99999999 metri cubici/ora |
Alimentazione elettrica: | a pile, 12VDC | Segnale di uscita: | 4-20ma |
Evidenziare: | Misuratore di portata ultrasonico di doppler,Misuratore di portata di doppler dei tubi dei canali,Contatore per acqua ultrasonico dei canali sotterranei |
Misuratore di portata ultrasonico di doppler KDF1000
Introduzione
Il misuratore di portata di serie KDF1000 è un prodotto che misura la velocità ed il flusso dell'acqua nelle acque, nei canali, o in condutture naturali.

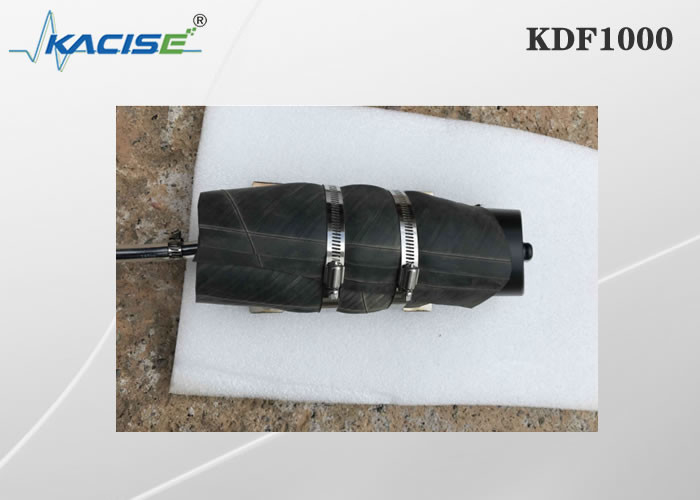

Il misuratore di portata è diviso in due parti: il sensore e l'ospite, che sono collegati da un cavo.
Può misurare la velocità ed il flusso dell'acqua nei canali ed in fiumi ed il livello dell'acqua è più di 20 cm superiori alla cima del sensore.
Può misurare la velocità ed il flusso dell'acqua in tubi ed in canali sotterranei. Il livello dell'acqua deve essere più di 20 cm superiori alla cima del sensore ed il diametro interno del tubo deve essere ≥ 500 millimetri.
Principio

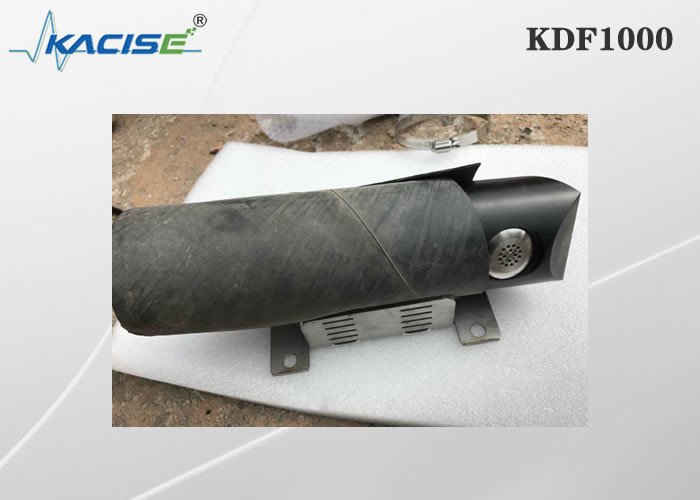

Il sensore ha due trasduttori, uno che trasmettono ed uno che riceve. Quando il sensore sta affrontando la direzione dello scorrimento dell'acqua, cioè, nell'ambito dei locali della misura di flusso inverso:
1. Quando l'acqua è ancora, la frequenza ricevuta è la stessa della frequenza trasmessa.
2. Più veloce la portata, più velocemente la frequenza ricevesse dal sensore di ricezione, che sarà superiore alla frequenza di emissione.
3. Più lenta la portata, più lentamente la frequenza ricevesse dal sensore di ricezione, ma sarà superiore alla frequenza di emissione.
Quando le misure del sensore lungo la direzione di scorrimento dell'acqua:
1. Quando l'acqua è ancora, la frequenza ricevuta è la stessa della frequenza trasmessa.
2. Più veloce la portata, più velocemente la frequenza ricevesse dal sensore di ricezione, ma sarà più bassa della frequenza trasmessa.
3. Più lenta la portata, più lentamente la frequenza ricevesse dal sensore di ricezione, ma sarà più bassa della frequenza di emissione.
Dal di cui sopra, la velocità e la direzione dello scorrimento dell'acqua possono essere calcolate.

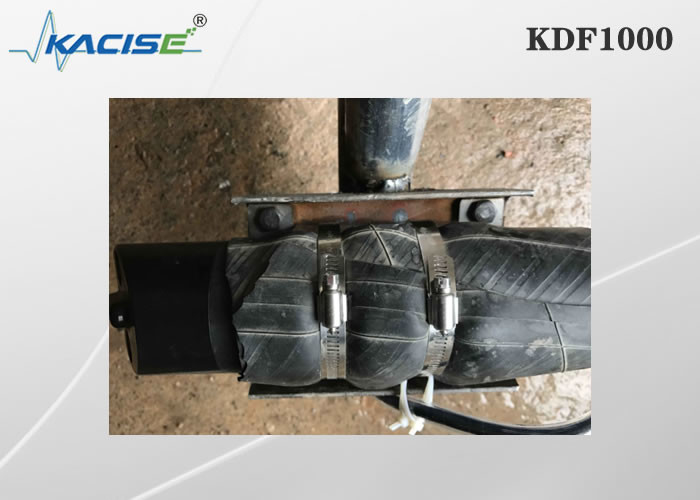

Il sensore deve direttamente affrontare la direzione dello scorrimento dell'acqua durante l'installazione e l'uso.
Parametro tecnico
Struttura | tipo spaccato; |
Tipi di misura | velocità, flusso, profondità di acqua, temperatura dell'acqua |
Livello di protezione | IP68 |
Scopo | misura online |
Gamma di misura di velocità | la configurazione standard è 0.03m/s~5.00m/s (profondità di acqua sopra il sensore: 20cm); Altre gamme di portata possono essere personalizzate. |
Flusso Rate Measurement Resolution | 1mm/s; |
Scorre l'accuratezza di misura di velocità | ±2~4% di velocità di flusso misurata; |
Misura di profondità di acqua | 0.02m~10.00m; |
Risoluzione | 2mm |
Accuratezza | ±0.5%; |
Gamma di temperature | 0~60ºC; |
Risoluzione | 0.1ºC; |
Flusso Rate Range | 10 litri/sec~99999999 metri cubici/ora |
Alimentazione elettrica | a pile, 12VDC; |
Segnale in uscita (a pile) | RS485; |
Contenuto del segnale in uscita RS485 | portata, flusso istantaneo, flusso cumulativo, livello dell'acqua, temperatura |
Segnale in uscita (alimentazione elettrica esterna) | 4-20mA; |
contenuto del segnale in uscita 4-20ma | flusso istantaneo |
Funzione di trasmissione senza fili | accessori facoltativi, trasmissione dei dati al software di server del fondo via GPRS mobile. Abbia bisogno del cliente ha un server con un indirizzo ip fisso, o un server affittato della nuvola. |
Lunghezza di cavo fra il sensore ed il trasmettitore | 10 metri; |
Tipi di canali navigabili collaudati | tubi, canali, correnti naturali, fiumi; |
Requisiti liquidi di pH | PH fra 6-8, anti corrosivo al sensore. |
Requisito liquido di temperatura | 0~50℃ |
Requisito liquido di pressione | 1 pressione atmosferica standard nell'ambiente naturale |
Alimentazione elettrica per il flussometro | 11~14VDC, corrente è 250mA. |
Consumo di energia di lavoro continuo | 14V×250ma=14V×0.25A=3.50W. |
Stato standard di misura
Dopo potere sopra, la portata e la portata saranno uscita dopo 60 secondi e poi i dati saranno uscita ogni 15-20 secondi.
Nello stato standard di misura, il sensore direttamente invia 485 segnali collegarsi con l'ospite e l'ospite produce due generi di dati: portata e portata attraverso l'interfaccia 485.
