Luogo di origine: | Cina |
Marca: | Kacise |

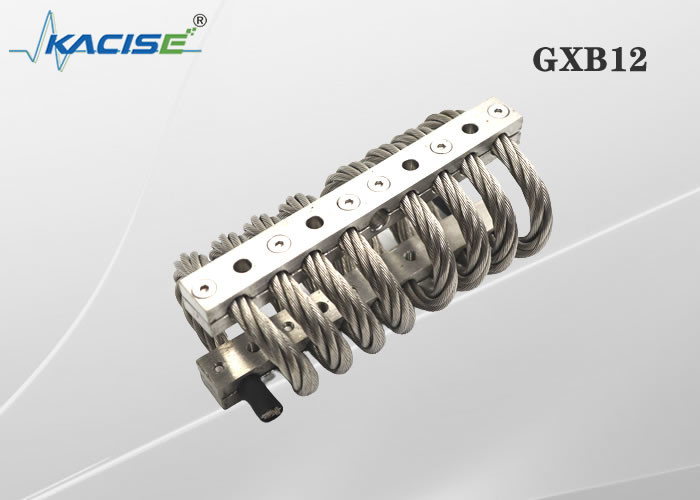

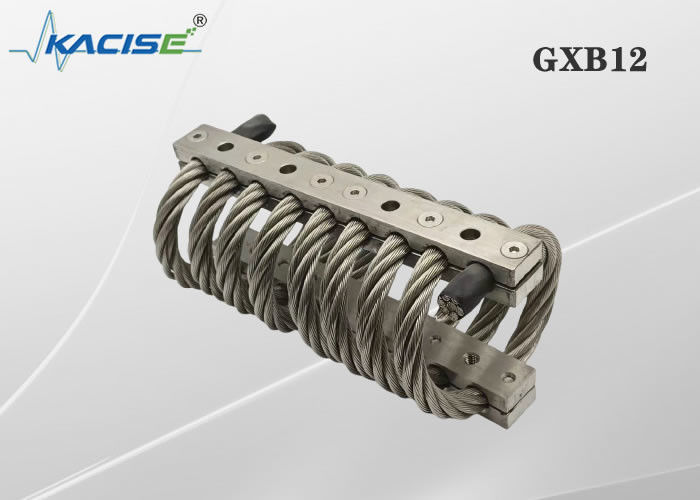

Numero di modello: | GXB12 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | cartone |
Tempi di consegna: | 5-8 giorni lavorativi |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 100+ |
Lunghezza: | 216 mm | Larghezza: | 84/89/105/108/114/121/140 di millimetro |
---|---|---|---|
Alto: | 71/74/76/83/89/105/108mm | Fori di montaggio: | M8 |
Frequenza di risonanza: | 5-10Hz | Distanza fori di montaggio esterni/L1(mm): | 156/155.6 |
Distanza foro di montaggio interno/L2(mm): | 66/66.6 | Deformazione verticale massima (mm): | 34/37/40/44.7/49/66/68 |
Carico statico verticale (Kg): | 146/135/106/97/93/53/42 | Rigidità statica verticale (Kg/mm): | 36.6/32/24/20/18/8.6/6.6 |
Rigidità dinamica verticale (Kg/mm): | 17.9/15.2/11/9/7.9/3.3/2.6 | 45° deformazione massima (mm): | 47.8/51.8/56/63/71/91/95 |
Carico statico 45° (Kg): | 117/109/89/82/77.8/46.7/37 | Rigidità statica a 45° (Kg/mm): | 23.6/20.8/15.9/13.7/12.3/6/4.7 |
Rigidità dinamica 45° (Kg/mm): | 10.3/8.8/6.5/5.4/4.7/2.1/1.6 | Deformazione massima della sospensione laterale (mm): | 36/39/42/47/52.8/68/71 |
Carico statico sospeso laterale (Kg): | 91/86/66/62/60/26/20 | Rigidità statica laterale (Kg/mm): | 13/11.2/7.8/6.5/6/2.7/1.9 |
Rigidità sospensione laterale (Kg/mm): | 10/9.7/6.8/5.6/4.9/2.1/1.2 | Materiale: | SS304 |
Peso (chilogrammi): | 1.1/1.1/1.2/1.26/1.3/1.43/1.5 | Se supportare la personalizzazione del prodotto: | Sì |
Evidenziare: | Riduca l'ammortizzatore di vibrazioni del cavo metallico di rumore,Ammortizzatore di vibrazioni d'acciaio del cavo metallico,Isolatori di scossa del cavo metallico M8 |
Descrizione di prodotto
L'ammortizzatore di vibrazioni del cavo metallico è di acciaio inossidabile acciaio al carbonio struttura o ed il livello del cavo di acciaio inossidabile secondo determinato calcolo e progettazione del modulo elastico e fabbricazione di dispositivo di assorbimento di scossa e di vibrazione. Può efficacemente assorbire la vibrazione e l'energia di impatto, il dispositivo di protezione, riduce il rumore. Lo scopo di fornisce l'alte vita e affidabilità del sistema dell'attrezzatura. La nostra società produce l'ammortizzatore di vibrazioni d'acciaio del cavo metallico può efficacemente assorbire la vibrazione e l'impatto, riduce il rumore. Applichiamo i materiali e la terapia della superficie, metodi di controllo di qualità, le proprietà del prodotto stessa, garantiamo i prodotti nella temperatura massima minima, nell'ambiente chimico di corrosione, nelle forti proprietà dell'ossidazione/riduzione, molto nella polvere e nell'ambiente di alto attrito, la prestazione eccellente, stabile ed affidabile. La mia società ampiamente usata nell'ammortizzatore di vibrazioni del cavo metallico, nel trasporto commerciale, nell'aviazione di navigazione, nell'ingegneria chimica, nella costruzione della difesa nazionale ed in altri campi.
Materiali & prodotti di rivestimenti
Cavo del cavo metallico, abbiamo adottato l'acciaio inossidabile della norma internazionale 304, materiale del compensato, là siamo tre acciai al carbonio, 304 materiali di alluminio ed inossidabile della lega 6061-T6. Tutte le superfici sono fatte del trattamento di superficie del compensato per assicurare che quella soddisfaccia gli standard industriali pertinenti e le richieste standard militari.
Può scegliere di avere cavo metallico di superficie di zincatura a caldo o il materiale ricoprente di superficie quale nylon, può efficacemente aumentare la prestazione del prodotto negli ambienti duri.
Grafico di dimensione del prodotto
Numero del prodotto | Livello (millimetri) | Larghezza (millimetri) | Peso del prodotto (chilogrammi) | Metodo dell'installazione | Dimensione del foro (millimetri) | Dimensione del filo (millimetri) | Accechi la conicità | |
JGX-127-6-X-2736-A-S | 71 | ± 2,54 | 92 | 1,36 | , B, C, D, E, S | Ø9.0 +0.13-0.38 | M8X1.25 M7X1.0 | 90° |
JGX-127-6-X-2291-A-S | 74 | 102 | 1,43 | |||||
JGX-127-6-X-2157-A-S | 76 | 105 | 1,5 | |||||
JGX-127-6-X-1735-A-S | 83 | 121 | 1,67 | |||||
JGX-127-6-X-1468-A-S | 89 | 133 | 1,81 | |||||
JGX-127-6-X-1290-A-S | 105 | 144 | 2,02 | |||||
JGX-127-6-X-1134-A-S | 108 | 156 | 2,18 |
Scheda di dati della prova di misura di stampa di direzione di Pz
Numero della curva | Numero del prodotto | Carico statico (N) | Deformazione massima (millimetri) | Rigidezza chilovolt kN/m di vibrazione | Rigidezza Ks kN/m di impatto |
1 | JGX-127-6-X-2736-A-S | 2736 | 32 | 716 | 352 |
2 | JGX-127-6-X-2291-A-S | 2291 | 38,1 | 531 | 246 |
3 | JGX-127-6-X-2157-A-S | 2157 | 43,2 | 461 | 208 |
4 | JGX-127-6-X-1735-A-S | 1735 | 48,8 | 343 | 147 |
5 | JGX-127-6-X-1468-A-S | 1468 | 59,9 | 256 | 103 |
6 | JGX-127-6-X-1290-A-S | 1290 | 74,7 | 196 | 72 |
7 | JGX-127-6-X-1134-A-S | 1134 | 85,9 | 154 | 54 |
8 | JGX-127-6-X-912-A-S | 912 | 102,6 | 111 | 37 |
45° inclinava la scheda di dati adattantesi del test di carico della stampa
Numero della curva | Numero del prodotto | Carico statico (N) | Deformazione massima (millimetri) | Rigidezza chilovolt kN/m di vibrazione | Rigidezza Ks kN/m di impatto |
1 | JGX-127-6-X-2736-A-S | 1935 | 44,7 | 405 | 177 |
2 | JGX-127-6-X-2291-A-S | 1624 | 52,8 | 298 | 126 |
3 | JGX-127-6-X-2157-A-S | 1535 | 61 | 263 | 105 |
4 | JGX-127-6-X-1735-A-S | 1223 | 68,6 | 194 | 74 |
5 | JGX-127-6-X-1468-A-S | 1045 | 84,8 | 144 | 51 |
6 | JGX-127-6-X-1290-A-S | 912 | 105,7 | 110 | 37 |
7 | JGX-127-6-X-1134-A-S | 801 | 121,9 | 88 | 28 |
8 | JGX-127-6-X-912-A-S | 623 | 144,8 | 62 | 19 |
Scheda di dati del test di carico di rotolamento del taglio
Numero della curva | Numero del prodotto | Carico statico (N) | Deformazione massima (millimetri) | Rigidezza chilovolt kN/m di vibrazione | Rigidezza Ks kN/m di impatto |
1 | JGX-127-6-X-2736-A-S | 1490 | 33 | 221 | 221 |
2 | JGX-127-6-X-2291-A-S | 1223 | 40,1 | 156 | 156 |
3 | JGX-127-6-X-2157-A-S | 1134 | 45,2 | 130 | 130 |
4 | JGX-127-6-X-1735-A-S | 912 | 50,8 | 91 | 91 |
5 | JGX-127-6-X-1468-A-S | 601 | 56,9 | 60 | 60 |
6 | JGX-127-6-X-1290-A-S | 445 | 77,7 | 46 | 46 |
7 | JGX-127-6-X-1134-A-S | 334 | 90,9 | 33 | 33 |
8 | JGX-127-6-X-912-A-S | 222 | 107,7 | 23 | 23 |
Parametri di prestazione: rigidezza di vibrazione e rigidezza di impatto (chilovolt o Ks):
La rigidezza degli isolatori del cavo metallico è non lineare. C'è una grande differenza nella rigidezza fra le piccole e grandi deformazioni.
Gli utenti possono calcolare e selezionare secondo i parametri provati nel manuale del prodotto e nella formula che diamo, o ci contattano ed i nostri ingegneri gli forniranno orientamento di selezione.
Grafico di dimensione del prodotto
Installazione
Offriamo una gamma completa di installazioni, compreso, il foro siamo installati, vite capa svasata per installare, installazione del filo, le scelte di superiore e le stecche ed i fori di montaggio più bassi possono essere configurazione flessibile. Forniamo un pollice standard di due ordini e metrico, incontri l'attrezzatura, l'importazione e l'esportazione domestiche e straniere dei requisiti di attrezzatura. I rivestimenti d'acciaio del cavo metallico, clienti possono secondo la nostra specificazione di prodotto conformemente al numero dei giri della selezione e della prenotazione del prodotto del cavo metallico. Il meno numero dei giri è 2 rivestimenti, il più comunemente usato è 12 rivestimenti, può anche essere personalizzato secondo la richiesta del cliente.
Applicazione
