Luogo di origine: | Cina |
Marca: | Kacise |
Numero di modello: | GXB20 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | cartone |
Tempi di consegna: | 5-8 giorni lavorativi |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 100+ |
Lunghezza: | 268mm | Larghezza: | 102/112/121/135/152/165/178mm |
---|---|---|---|
Alto: | 89/99/102/109/119/127/135mm | Fori di montaggio: | M10 |
Frequenza di risonanza: | 5-10Hz | Distanza fori di montaggio esterni/L1(mm): | 192/191.1 |
Distanza foro di montaggio interno/L2(mm): | 82/81.9 | Deformazione verticale massima (mm): | 31.8/38/41/49/58/67/73 |
Carico statico verticale (Kg): | 645/547/507/420/351/318/280 | Rigidità statica verticale (Kg/mm): | 167/125/110/82/61/51/42 |
Rigidità dinamica verticale (Kg/mm): | 84/60/50/35/25/19/16 | 45° deformazione massima (mm): | 45/54/59/71/83/94/101 |
Carico statico 45° (Kg): | 453/398/358/298/249/224/197 | Rigidità statica a 45° (Kg/mm): | 95/74/62/46/35/28/23 |
Rigidità dinamica 45° (Kg/mm): | 41/30/25/17.7/12/10/8 | Deformazione massima della sospensione laterale (mm): | 34/40/43/52/61/69/76 |
Carico statico sospeso laterale (Kg): | 351/302/262/213/151/122/98 | Rigidità statica laterale (Kg/mm): | 52/37/30.8/21.5/15.2/12.3/9.8 |
Rigidità sospensione laterale (Kg/mm): | 48/33/28/19/13.2/10/7.2 | Materiale: | SS304 |
Peso (chilogrammi): | 3/3.2/3.4/3.7/4/4.3/4.6 | Se supportare la personalizzazione del prodotto: | Sì |
Evidenziare: | Ammortizzatore di vibrazioni resistente alla corrosione del cavo metallico,Isolatore basso del cavo metallico di frequenza di risonanza,Ammortizzatore di vibrazioni del cavo metallico M10 |

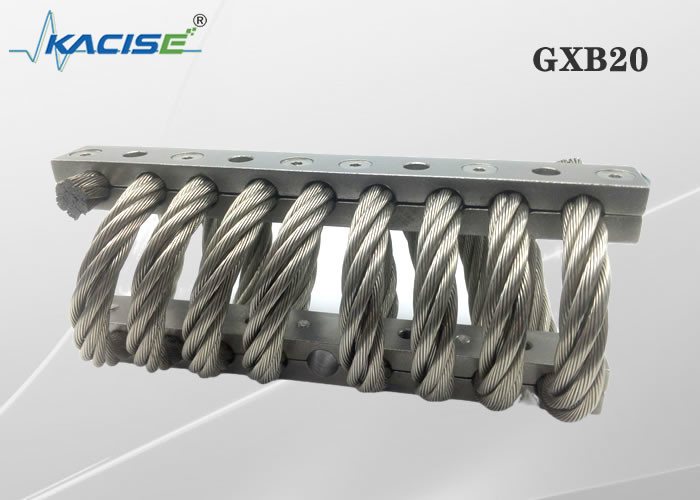

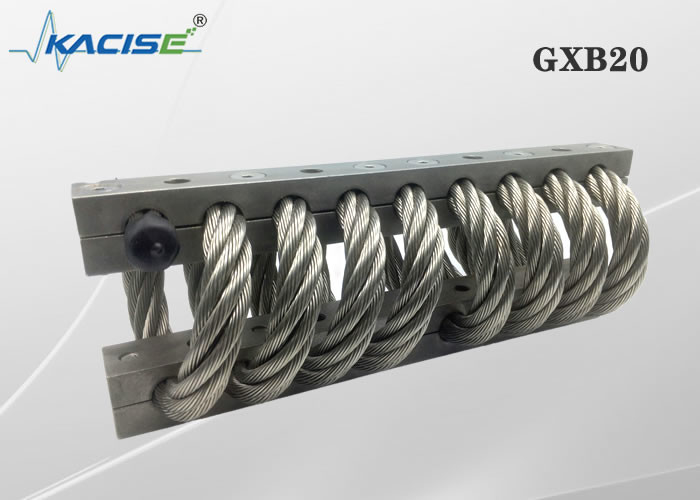

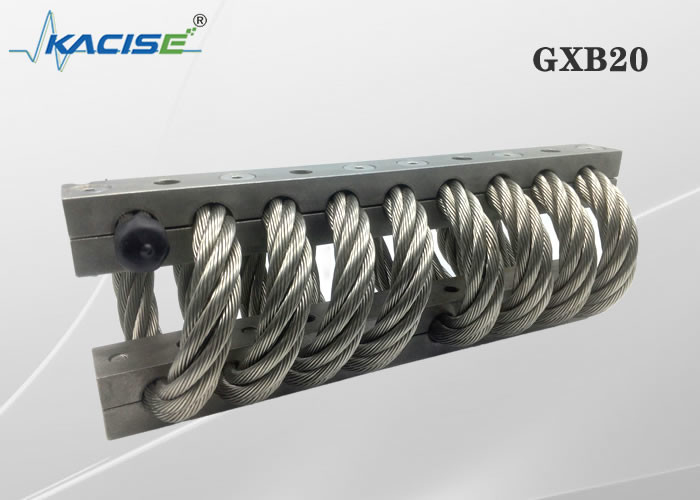

Descrizione di prodotto
L'ammortizzatore di vibrazioni del cavo metallico è una vibrazione e un dispositivo ammortizzatore che è calcolato e progettato con uno scheletro del acciaio al carbonio o di acciaio inossidabile e un cavo standard di acciaio inossidabile secondo un determinato modulo elastico. Può efficacemente assorbire l'energia di impatto e di vibrazione, proteggere l'attrezzatura e ridurre il rumore. Lo scopo di fornitura vita e dell'affidabilità del sistema alte dell'attrezzatura. L'ammortizzatore di vibrazioni del cavo metallico prodotto dalla nostra società può efficacemente assorbire la vibrazione, urtare e ridurre il rumore. Il processo di trattamento di superficie e del materiale, metodo di controllo di qualità e le proprietà uniche del prodotto stessa assicurarsi che il prodotto abbia prestazione eccellente in ultraelevato e bassa temperatura, ambiente chimico di corrosione, la forte ossidazione e forte ambiente dell'ambiente della proprietà di riduzione, di attrito polveroso e massimo, affidabile e stabile.
Gli ammortizzatori di vibrazioni del cavo metallico della nostra società sono ampiamente usati in trasporto commerciale, navigazione ed aviazione, automazione chimica, costruzione della difesa nazionale ed altri campi.
Materiali e prodotti finiti
Usiamo l'acciaio inossidabile della norma internazionale 304 per il filo ed il cavo di acciaio. Ci sono tre materiali d'acciaio comuni per il compensato, l'acciaio inossidabile 304 e la lega di alluminio 6061-T6. La superficie di tutte le stecche è stata trattata per assicurare che soddisfacesse le richieste dell'industria interessata e delle norme militari nazionali.
Il cavo metallico d'acciaio può essere fatto della superficie galvanizzata o nylon-rivestita della caldo-immersione, che può efficacemente aumentare la prestazione del prodotto negli ambienti duri.
Grafico di dimensione del prodotto
Numero del prodotto | Livello (millimetri) | Larghezza (millimetri) | Peso del prodotto (chilogrammi) | Metodo dell'installazione | Dimensione del foro (millimetri) | Dimensione del filo (millimetri) | Accechi la conicità | |
JGX-159-8-X-6450-A-S | 89 | ± 3,30 | 102 | 3 | C, D | Ø11.0 + 0,13 - 0,38 | M10X1.5 | 90° |
JGX-159-8-X-5471-A-S | 99 | 112 | 3,2 | , B, C, D, E, S | ||||
JGX-159-8-X-5071-A-S | 102 | 121 | 3,4 | |||||
JGX-159-8-X-4204-A-S | 109 | 135 | 3,7 | |||||
JGX-159-8-X-3514-A-S | 119 | 152 | 4 | |||||
JGX-159-8-X-3108-A-S | 127 | 165 | 4,31 | |||||
JGX-159-8-X-2802-A-S | 135 | 178 | 4,63 |
Scheda di dati della prova di misura di stampa di direzione di Pz
Numero della curva | Numero del prodotto | Carico statico (N) | Deformazione massima (millimetri) | Rigidezza chilovolt kN/m di vibrazione | Rigidezza Ks kN/m di impatto |
1 | JGX-159-8-X-6450-A-S | 6450 | 31,8 | 1676 | 849 |
2 | JGX-159-8-X-5471-A-S | 5471 | 38,1 | 259 | 609 |
3 | JGX-159-8-X-5071-A-S | 5071 | 41,9 | 1105 | 504 |
4 | JGX-159-8-X-4204-A-S | 4204 | 49,5 | 821 | 356 |
5 | JGX-159-8-X-3514-A-S | 3514 | 58,4 | 616 | 252 |
6 | JGX-159-8-X-3108-A-S | 3108 | 67,3 | 511 | 196 |
7 | JGX-159-8-X-2802-A-S | 2802 | 73,7 | 427 | 159 |
45° inclinava la scheda di dati adattantesi del test di carico della stampa
Numero della curva | Numero del prodotto | Carico statico (N) | Deformazione massima (millimetri) | Rigidezza chilovolt kN/m di vibrazione | Rigidezza Ks kN/m di impatto |
1 | JGX-159-8-X-6450-A-S | 4537 | 45,7 | 951 | 419 |
2 | JGX-159-8-X-5471-A-S | 3981 | 54,6 | 741 | 305 |
3 | JGX-159-8-X-5071-A-S | 3581 | 59,7 | 627 | 250 |
4 | JGX-159-8-X-4204-A-S | 2980 | 71,1 | 468 | 177 |
5 | JGX-159-8-X-3514-A-S | 2491 | 83,8 | 350 | 124 |
6 | JGX-159-8-X-3108-A-S | 2246 | 94 | 285 | 98 |
7 | JGX-159-8-X-2802-A-S | 1979 | 101,6 | 238 | 81 |
Scheda di dati del test di carico di rotolamento del taglio
Numero della curva | Numero del prodotto | Carico statico (N) | Deformazione massima (millimetri) | Rigidezza chilovolt kN/m di vibrazione | Rigidezza Ks kN/m di impatto |
1 | JGX-159-8-X-6450-A-S | 3514 | 34,3 | 524 | 524 |
2 | JGX-159-8-X-5471-A-S | 3025 | 40,6 | 375 | 375 |
3 | JGX-159-8-X-5071-A-S | 2624 | 43,2 | 308 | 308 |
4 | JGX-159-8-X-4204-A-S | 2135 | 52,1 | 215 | 215 |
5 | JGX-159-8-X-3514-A-S | 1512 | 61 | 152 | 152 |
6 | JGX-159-8-X-3108-A-S | 1223 | 69,9 | 123 | 123 |
7 | JGX-159-8-X-2802-A-S | 979 | 76,2 | 98 | 98 |
Gli ammortizzatori di vibrazioni del cavo metallico presentano i seguenti vantaggi:
1: Con rigidezza non lineare
2: Assorbimento di scossa completo
3: La frequenza di risonanza è bassa e l'effetto a bassa frequenza di assorbimento di scossa è buono
4: La resistenza della corrosione, la resistenza di bassa temperatura e di livello, può continuare a lavorare negli ambienti duri
5: Installazione facile, tempo di impiego senza manutenzione e lungo
Grafico di dimensione del prodotto
Guida per installazione dell'isolatore del cavo metallico
1. Prima di installazione, controllare prego con attenzione se il foro di montaggio abbina il foro di montaggio dell'ammortizzatore di vibrazioni, come se il filo è lo stesso, ecc.
2, il foro dell'installazione sono puliti, là non sono sbavatura, ruggine, danno ed altri difetti.
3. Poiché l'ammortizzatore di vibrazioni è una componente elastica, ha bisogno di uno spazio poco mobile quando lavora. Prima di installazione, controllare prego con attenzione se c'è dell'attrezzatura che colpisce l'installazione nella parte dell'installazione e se lo spazio mobile dell'ammortizzatore di vibrazioni è abbastanza. Controlli prego se l'ammortizzatore di vibrazioni è in buone condizioni e non ha difetti prima di installazione.
4. Prepari un cacciavite e un bastone a leva adatti.
5, in primo luogo installare l'isolatore ad attrezzatura pesante o ad attrezzatura fissa, viti dell'installazione non devono stringere, di modo che l'isolatore può essere leggermente attivo.
6. Installi il dispositivo di collegamento dall'altro lato dell'ammortizzatore di vibrazioni. Se il foro di montaggio leggermente è allineato, potete muovere l'ammortizzatore di vibrazioni o utilizzare un bastone a leva per allineare il foro di montaggio dell'ammortizzatore di vibrazioni con il foro di montaggio dell'attrezzatura e poi per avvitare la vite di riparazione.
7. Dopo la riparazione della posizione del dispositivo, stringa tutte le viti di riparazione.
Applicazione
