| Luogo di origine: | Cina |
| Marca: | Kacise |
| Numero di modello: | GXB28-800 |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | cartone |
| Tempi di consegna: | 5-8 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100+ |
| Lunghezza: | 370 mm | Larghezza: | 210 mm |
|---|---|---|---|
| Alto: | 191 mm | Fori di montaggio: | M12 |
| Frequenza di risonanza: | 5-10Hz | Distanza fori di montaggio esterni/L1(mm): | 268/266.7 |
| Distanza foro di montaggio interno/L2(mm): | 114/114.3 | Deformazione verticale massima (mm): | 102.9 |
| Carico statico verticale (Kg): | 654 | Rigidità statica verticale (Kg/mm): | 80 |
| Rigidità dinamica verticale (Kg/mm): | 26.3 | 45° deformazione massima (mm): | 144 |
| Carico statico 45° (Kg): | 445 | Rigidità statica a 45° (Kg/mm): | 44 |
| Rigidità dinamica 45° (Kg/mm): | 13 | Deformazione massima della sospensione laterale (mm): | 108 |
| Carico statico sospeso laterale (Kg): | 162 | Rigidità statica laterale (Kg/mm): | 16.3 |
| Rigidità sospensione laterale (Kg/mm): | 12.3 | Materiale: | SS304 |
| Peso (kg): | 11.5 | Se supportare la personalizzazione del prodotto: | sì |
Descrizione del prodotto

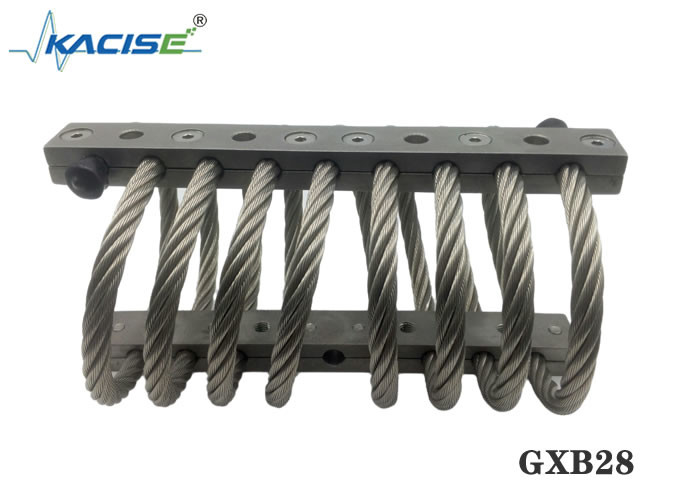

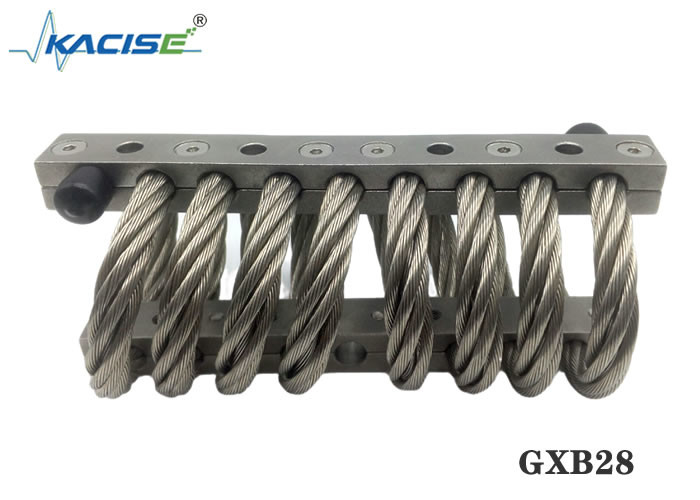

Gli isolatori della serie GXB28 sono costituiti da funi elicoidali a trefoli trattenute da robuste barre di ritegno in metallo.
Questo design offre un eccellente isolamento da urti e vibrazioni in una gamma praticamente illimitata di applicazioni: veicoli, attrezzature di bordo, macchinari pesanti, aeromobili, motori e dispositivi elettronici.
Tutti i modelli della serie GXB28 offrono caratteristiche di risposta specifiche in base al diametro della fune metallica, al numero di trefoli, alla lunghezza dell'anello del cavo e al numero di anelli per sezione.
Queste prestazioni sono misurabili e prevedibili per ciascuna delle dimensioni e delle configurazioni della serie GXB28.
Gli isolatori a fune metallica elicoidale serie GXB28 standard sono realizzati con fune metallica in acciaio inossidabile e barre di fissaggio in lega di alluminio resistente alla corrosione.
Altri materiali tra cui fune metallica zincata e acciaio inossidabile.
Tabella delle taglie del prodotto
| Numero del prodotto | Alto (mm) | Larghezza (mm) | Peso del prodotto (kg) | Metodo di installazione | Dimensione del foro (mm) | Dimensione filettatura (mm) | Cono svasato | |
| JGX-286-8-X-16860-AS | 191 | ± 6,35 | 210 | 11.5 | LA, SI, DO, RE, MI, S | Ø13,5 + 0,13-0,38 | M12X1.75 | 90° |
Stampa Foglio dati test di adattamento
| Numero di curva | Numero del prodotto | Carico statico(N) | Deformazione massima (mm) | Rigidità alle vibrazioni Kv kN/m | Rigidità all'urto Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 6540 | 102.9 | 800 | 263 |
Scheda tecnica test di carico raccordi a pressare inclinati a 45°
| Numero di curva | Numero del prodotto | Carico statico(N) | Deformazione massima (mm) | Rigidità alle vibrazioni Kv kN/m | Rigidità all'urto Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 4450 | 144,8 | 448 | 131 |
Scheda tecnica di prova del carico di rotolamento a taglio
| Numero di curva | Numero del prodotto | Carico statico(N) | Deformazione massima (mm) | Rigidità alle vibrazioni Kv kN/m | Rigidità all'urto Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 1620 | 108 | 163 | 163 |
Gli isolatori antivibranti a fune metallica presentano i seguenti vantaggi:
Schema della struttura del prodotto
Guida per l'installazione dell'isolatore a fune metallica
1. Prima dell'installazione, controllare attentamente se il foro di montaggio corrisponde al foro di montaggio dell'isolatore di vibrazioni, ad esempio se la filettatura è la stessa, ecc.
2, il foro di installazione è pulito, non ci sono sbavature, ruggine, danni e altri difetti.
3. Poiché l'isolatore di vibrazioni è un componente elastico, necessita di un piccolo spazio mobile durante il lavoro.Prima dell'installazione, controllare attentamente se sono presenti apparecchiature che influiscono sull'installazione nella parte di installazione e se lo spazio mobile dell'isolatore di vibrazioni è sufficiente.Si prega di verificare se l'isolatore di vibrazioni è in buone condizioni e non presenta difetti prima dell'installazione.
4. Preparare un cacciavite e un piede di porco adatti.
5, installare prima l'isolatore su apparecchiature pesanti o apparecchiature fisse, le viti di installazione non devono essere serrate, in modo che l'isolatore possa essere leggermente attivo.
6. Installare il dispositivo di collegamento sull'altro lato dell'isolatore di vibrazioni.Se il foro di montaggio è leggermente disallineato, è possibile spostare l'isolatore di vibrazioni o utilizzare un piede di porco per allineare il foro di montaggio dell'isolatore di vibrazioni con il foro di montaggio dell'apparecchiatura, quindi avvitare la vite di fissaggio.
7. Dopo aver fissato la posizione del dispositivo, serrare tutte le viti di fissaggio.
