Luogo di origine: | Cina |
Marca: | Kacise |
Numero di modello: | Serie di KUS |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | 15*20*15cm, 0.3kg |
Tempi di consegna: | 5-8 giorni lavorativi |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 100+ |
Gamma: | 1m~50m | Tensione di alimentazione: | 3,3… 30 VCC |
---|---|---|---|
Corrente di lavoro: | ≤ 10 mA | Segnale di uscita: | 4-20mA/NPN/PNP/RS485/uart |
Accuratezza di misurazione: | ≤ 1% F.S. | Compensazione di temperatura: | sì |
Risoluzione dell'intervallo: | 0.1mm/1mm | Temperatura di lavoro: | -40… 85℃ (233… 358K) |
Classe di protezione: | IP68 | Materiale della calotta: | PVDF |
Connessione elettrica: | 5-core cavo (uscita analogica), un cavo dei 6 centri (uscita del commutatore) | ||
Evidenziare: | Sensore di trasduttore ad ultrasuoni in miniatura,sensore di trasduttore ad ultrasuoni in PVDF,sensore di livello del liquido in miniatura in PVDF |

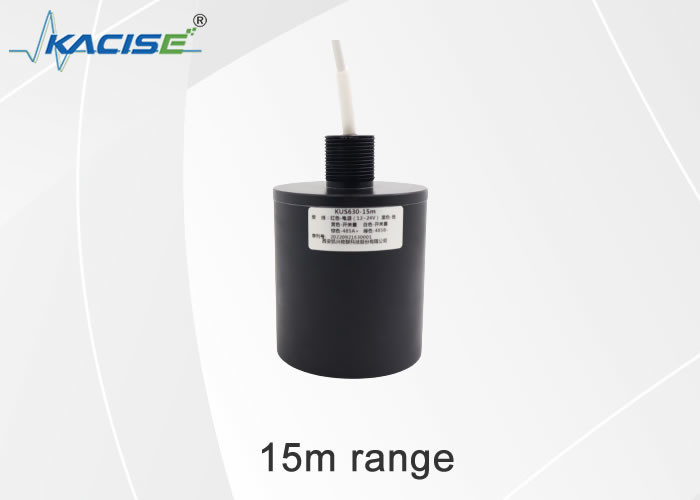

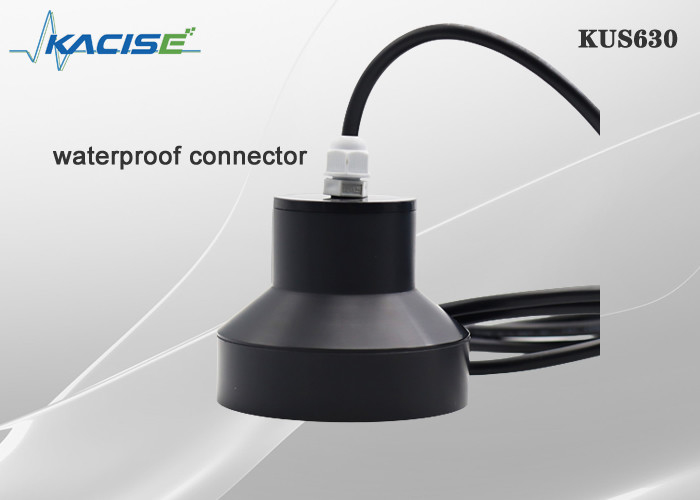

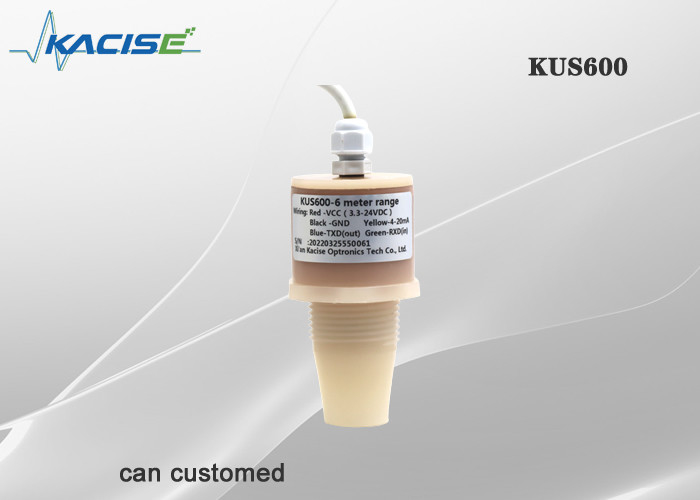

Trasduttore ultrasonico più piccolo o miniaturizzato serie KUS Sensore di livello del liquido a ultrasuoni Materiale PVDF
1. Caratteristiche
2. Descrizione
Il sensore di livello oggetto/liquido a ultrasuoni è installato sulla parte superiore del contenitore e, sotto il controllo funzionale dell'unità combinata e dei componenti elettronici, la sonda emette un fascio di impulsi ultrasonici sull'oggetto misurato.L'onda sonora viene riflessa dalla superficie dell'oggetto e parte dell'eco riflesso viene ricevuto dalla sonda e convertito in un segnale elettrico.Il tempo dall'emissione ultrasonica alla ri-ricezione è proporzionale alla distanza dalla sonda all'oggetto misurato.L'unità elettronica rileva questo tempo e calcola la distanza misurata dalla velocità nota del suono in modo da poter calcolare il valore del livello.Poiché la temperatura ha un effetto sulla velocità del suono, lo strumento dovrebbe misurare la temperatura per correggere la velocità del suono.Esistono molte opzioni per il sistema a quattro fili, che possono supportare contemporaneamente la comunicazione 4-20 mA e RS485.

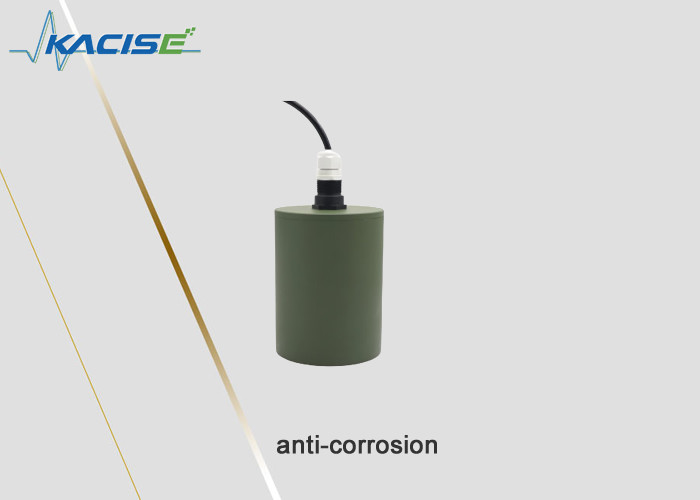

Il PVDF (fluoruro di polivinilidene) ha la più forte tenacità, basso coefficiente di attrito, forte resistenza alla corrosione, resistenza all'invecchiamento, resistenza agli agenti atmosferici e buona resistenza alle radiazioni tra i fluoroplastici.È adatto per l'uso in vari luoghi all'aperto, rilevamento remoto, visualizzazione del livello/livello del liquido in loco.
3. Modalità a basso consumo energetico
La modalità di lavoro impostata su 2 è la modalità di lavoro a basso consumo energetico.
Come realizzare il sensore di livello e distanza a ultrasuoni a basso consumo energetico
a) Utilizzare circuiti integrati a bassa potenza
Utilizziamo circuiti integrati quasi nuovi per i quali il consumo energetico è normalmente basso.
b) Controllare la potenza di ciascun circuito nel sensore.
Ci sono tre parti del circuito nel sensore, il circuito di trasmissione, il circuito di ricezione e il circuito di base dell'MCU.L'mcu realizza la gestione del consumo energetico consentendo il controllo del lavoro di ciascuna parte del circuito, quindi controlla il consumo energetico.
c) Quando l'mcu stesso non funziona, entra in modalità sleep per ridurre ulteriormente il consumo energetico.
4.Condizioni di installazione
Se il sensore è installato a una temperatura ambiente inferiore a 0 ℃, dovrebbe funzionare bene con le misure protettive.In caso di montaggio diretto del sensore in un foro passante utilizzando i dadi in acciaio, deve essere fissato al centro della filettatura dell'alloggiamento.
informazioni 5.Ordering
KNOI | Modello | Ouscita | Portata massima | Descrizione |
550/600/630 | ||||
Personalizzato | ||||
SW-1 | Uscita interruttore, SW-1 per un'uscita interruttore, SW-2 per 2 uscite interruttore | |||
mA | Uscita 4-20 mA a 3 fili | |||
5V | L'uscita è Vout 0-5V | |||
3v | L'uscita è Vout 0-3V | |||
RS485 | L'uscita è RS485 | |||
TTL | Uscita UART TTL | |||
XX m |
XX m è la portata massima rilevabile, la portata massima è di 5 metri L'impostazione predefinita è 2,5 m |
|||
KUS | 550 | RS485 | 2 m |
