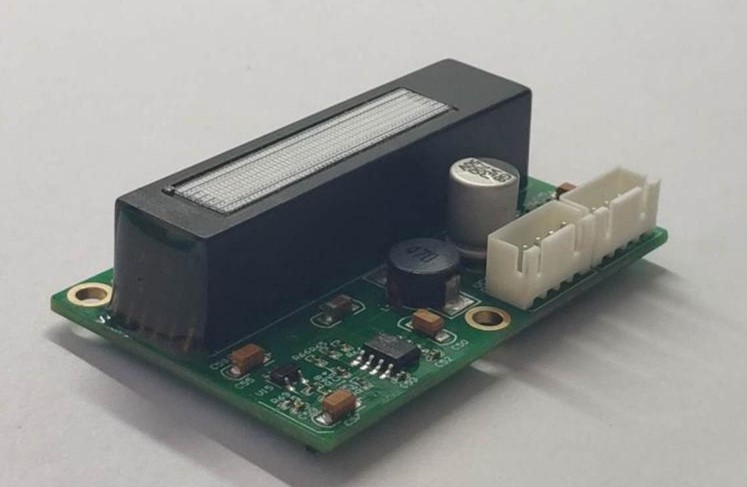

Modulo sensore di gas SF6 a infrarossi KSS521

















1.Panoramica

Il gas SF6 è ampiamente utilizzato come mezzo isolante e gas di estinzione dell'arco nelle apparecchiature elettriche, in particolare negli interruttori automatici ad alta tensione, trasformatori, trasformatori, condensatori, scaricatori, fusibili, ecc. Se si verificano perdite, la pressione dell'apparecchiatura viene ridotta e il la capacità di isolamento è ridotta;Inquinare e distruggere l'ambiente atmosferico, aumentare l'effetto serra;Accumulo in spazi bassi, con conseguenti incidenti come mancanza di ossigeno nel cervello del personale e persino rapida asfissia;Sotto l'influenza di scariche parziali, alte temperature e altri fattori, il gas SF6 produrrà sostanze di decomposizione altamente tossiche come SF4, SF2, SOF2, ecc.

KSS521 è un modulo sensore di gas che utilizza il principio di rilevamento dell'assorbimento a infrarossi NDIR, che determina la concentrazione in base all'assorbimento del gas SF6 a 10,5um.KSS521 adotta la sorgente luminosa MEMS, la cavità ottica della struttura speciale e il rilevatore a doppio canale per realizzare la compensazione del riferimento del percorso ottico a doppio spazio e il microprocessore per l'acquisizione, l'elaborazione e l'uscita del segnale.KSS521 è di piccole dimensioni, basso consumo energetico e dispone di UART, 485 (Modbus RTU, Modbus ASCII, Modbus personalizzato opzionale) e interfaccia digitale a bus singolo, che fornisce funzioni di calibrazione digitale zero e sensibilità e fornisce la funzione di calibrazione manuale zero.

KSS521 può essere ampiamente utilizzato nel rilevamento di perdite di gas SF6 e in altre occasioni per l'analisi della concentrazione di gas SF6 nel settore energetico.

















2.parametri tecnici





parametro		simbolo	minimo	Valori tipici	massimo	unità
Temperatura di conservazione		Tstg	-20	-	80	°C
temperatura di esercizio		TUN	-20		60	°C
Umidità operativa		HUN	0		90	% RH
Pressione di lavoro		PUN	0.8		1.2	ATM
Tensione di alimentazione		vS	11	12	30	v
Corrente di esercizio massima		iomedia	100	120	150	mA
Raggio di rilevamento (personalizzabile).		RA		1500		ppm
Accuratezza di misurazione		Precisione		± 10ppm o ±5% del valore di verità		%vol
Tipo di conduttura T90	Aspirazione pompa			5		secondo
	diffusione			30		secondo
Ripetibilità	zero			Meno di ±50		ppm
	Gamma			Meno di ±5%.
Durata				10		anno









3. Disegno quotato strutturale



Schema a blocchi della diffusione KSS521 (compatibile con il pompaggio).

Tipo di aspirazione della pompa: lunghezza * larghezza * altezza: 61 mm * 40 mm * 32 mm

Tipo di diffusione: lunghezza * larghezza * altezza: 61 mm * 40 mm * 18 mm





4. Istruzioni per l'installazione

Il sensore è montato con una distanza tra i fori di posizionamento di 54 me un'apertura di 3,2 mm.

La distanza tra le prese di cablaggio è di 2,54 mm m.

5. Questioni a cui prestare attenzione durante la manutenzione

Il sensore deve essere calibrato regolarmente, si consiglia non più di 3 mesi.

Non utilizzare il sensore per lungo tempo in un ambiente con un'elevata densità di polvere.

Si prega di utilizzare il sensore all'interno della gamma dialimentazione del sensore.

6.Istruzioni per l'ordine

Per poter acquistare le specifiche specifiche richieste, si prega di fornire le seguenti informazioni

1) Nome del sensore 2) Portata del sensore 3) Precisione della misurazione del sensore e modalità di uscita, ecc

Ad esempio, KSS521, SF6, 0-5000 ppm



7. Informazioni sull'ordine



Scheda informativa dell'ordine
KSS521	Modulo sensore di gas SF6 a infrarossi KSS521
	xxxx	Il sensore misura l'intervallo di concentrazione di CO2 in ppm, con un valore minimo di 2000 e un valore massimo di 50000 ppm.
	2000	Intervallo 200 ppm (impostazione predefinita).
	10000	Intervallo 10000 ppm
	50000	Intervallo 50000 ppm
		codificare	La velocità di reazione è divisa in due tipi: veloce e lenta
		S	Lento (predefinito).
		Q	veloce
			codificare	Selezione della velocità di trasmissione, supporto della velocità di trasmissione comunemente utilizzata 2400 9600 19200 38400 bps, 8 bit di dati, 1 bit di stop bit, nessun bit di controllo: confermare le esigenze speciali prima di ordinare.
			Costume	Confermare la velocità di trasmissione prima di ordinare
			2400	Velocità di trasmissione di 2400 bps
			9600	Velocità di trasmissione di 9600 bps
			19200	Velocità di trasmissione di 19200 bps
			38400	Velocità di trasmissione 38400 bps (impostazione predefinita)
				codificare	Protocollo della porta seriale
				Modbus-RTU	Protocollo Modbus-RTU standard (predefinito).
				Modbus-ASCII	Protocollo standard Modbus-ASCII
				Modbus-Self	Protocollo privato Modbus
KSS521	-2000	-S	-38400	-Modbus-RTU







8.Dettagli di contatto

URL:www.kacise.com

Tel: +86-29-17719566736

E-mail: sales@kacise.com

Indirizzo: Tangyan South Road, città di Xi'an, provincia dello Shaanxi, Cina





















































































































































Appendice

Abbreviazione	Nome e cognome
VOL	1% VOL si riferisce all'1% del volume di un particolare gas nell'aria.
PPM	1PPM significa che il volume di un gas specifico nell'aria rappresenta un milionesimo.
O2	Molecole di ossigeno
LCD	display LCD
RS485	Porta seriale asincrona 485
CC	corrente continua
corrente alternata	Comunicazione
PVC	cloruro di polivinile
