| Luogo di origine: | La CINA |
| Marca: | Kacise |
| Certificazione: | CE |
| Numero di modello: | KSJRA-4 |
| Quantità di ordine minimo: | 1 |
|---|---|
| Imballaggi particolari: | Φ18.2*23mm, ≤30Gram |
| Termini di pagamento: | L/C, T/T, L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100+ |
| Allineare: | ±60g | Risoluzione/soglia: | ≤5ug |
|---|---|---|---|
| K0 diagonale 4 ore di ripetibilità composita: | ≤20μg | ripetibilità composita di quattro ore 1g: | ≤20PPm |
| Fattore di scala k1: | 1.1±0.2mA/g | massimo sopra il carico: | 40% |
| Rumore intrinseco: | ≤8.4mV | Alimentazione elettrica: | ±12~±15V |
| Consumo di energia: | ≤20mA | Gamma di temperature di lavoro: | -55~+85℃ |
| Frequenza di risonanza: | 400~800Hz | Larghezza di banda: | ≤2500Hz |
| Evidenziare: | sensore di piccola dimensione dell'accelerometro 60g,Piccolo sensore dell'accelerometro del quarzo,Sensore dell'accelerometro per i fuchi |
||

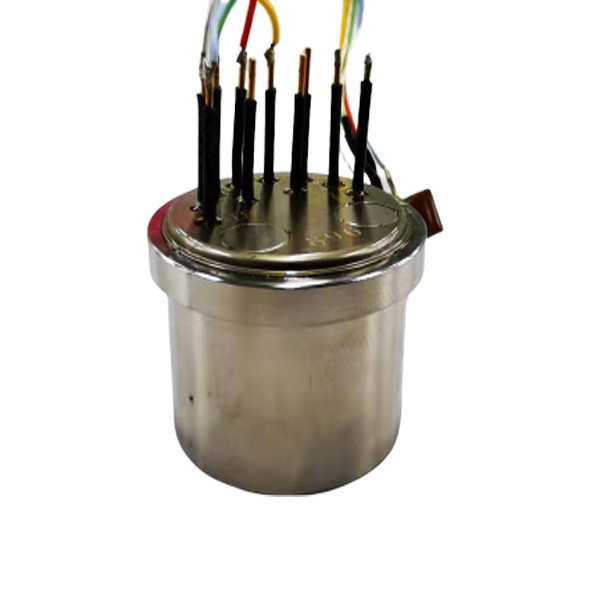

Accelerometro flessibile del quarzo KSJRA-4
Caratteristica
Prestazione tattica del grado di navigazione del ☆
Valore alto del ☆
☆ in condizioni ambientali irregolare
Uscita analogica del ☆
Progettazione compatta del ☆
Prova incorporata del ☆
Strumentazione automobilistica della prova del ☆
Decelerazione del sistema di frenatura del ☆
Ondeggiamento del ponte e della costruzione del ☆ e dispositivo video regolabile
Controllo industriale e robot del ☆
Navigazione del veicolo di terra del ☆
Controllo di comodità di giro del sottopassaggio e del treno del ☆
Per un pacchetto economico, Kacise produce l'accelerometro flessibile del quarzo KSJR-4 per le applicazioni industriali del grado compreso: strumentazione automobilistica della prova, decelerazione del sistema di frenatura, ondeggiamento della costruzione e del ponte e dispositivo video regolabile, controllo industriale e robot, navigazione del veicolo di terra, controllo di comodità di giro del treno ad alta velocità e del sottopassaggio e monitoraggio di moto della piattaforma della trivellazione in mare. Il KSJR-4 caratterizza un sistema sismico di incidere-quarzo-flessione. Una struttura amorfa di prova-Massachussets del quarzo fornisce la polarizzazione, il fattore di scala e la stabilità eccellenti di allineamento di asse. L'elettronica integrale sviluppa una corrente d'uscita accelerazione-proporzionale che fornisce sia le misure statiche che dinamiche di accelerazione. Per mezzo di un cliente la resistenza fornita del carico dell'uscita, riportata in scala giustamente per la gamma di accelerazione dell'applicazione, la corrente d'uscita può essere convertita in tensione.
| KSJRA-4A | KSJRA-4B | KSJRA-4C | |||
| numero | parametri | unità | figura | figura | figura |
| 1 | Gamma introdotta | g | ±60 | ||
| 2 | Risoluzione/soglia | ug | ≤5 | ||
| 3 | K0/Bias K0 | mg | ≤±5 | ≤±7 | ≤10 |
| 4 | K0 diagonale 4 ore di ripetibilità composita | μg | ≤20 | ||
| 5 | ripetibilità composita di quattro ore 1g | PPM | ≤20 | ||
| 6 | K0 diagonale una ripetibilità composita di 1 mese | μg | ≤40 | 50 | ≤100 |
| 7 | Sensibilità di temperatura diagonale K0 | μg/℃ | ≤±50 | ≤±100 | |
| 8 | Fattore di scala K1 | mA/g | 1.1±0.2 | ||
| 9 | Ripetibilità composita di un mese di fattore di scala K1 | PPM | ≤40 | ≤50 | ≤100 |
| 10 | Sensibilità di temperatura di fattore di scala K1 | ppm/℃ | ≤±50 | ≤±80 | ≤±100 |
| 11 | Coefficiente non lineare di secondo grado (K2/K1) | μg/g2 | ≤20 | <30 | ≤30 |
| 12 | massimo sopra il carico | % | 40 | ||
| 13 | Rumore intrinseco | sistemi MV | ≤8.4 | ||
| 14 | Alimentazione elettrica | v | ±12~±15 | ||
| 15 | Consumo di energia | mA | ≤20 | ||
| 16 | Gamma di temperature di lavoro | ℃ | -55℃~+85 | ||
| 17 | Gamma di temperature di stoccaggio | ℃ | -60~+120 | ||
| 18 | Tolleranza di scossa | g | 150g, 0.5ms, 1/2sin | ||
| 19 | norma di affidabilità | GJB150.2, GJB150.9, GJB150.16 | |||
| 20 | Frequenza di risonanza | Hertz | 400~800 | ||
| 21 | Larghezza di banda | Hertz | ≤2500 | ||
| 22 | Peso | Grammo | ≤30 | ||
| 23 | Dimensioni | millimetro | Φ18.2*23 | ||
| 24 | Cattivo allineamento di asse | In secondo luogo dell'arco | ≤|100|» | ||
| 25 | Caratteristica dell'isolamento | MΩ | ≥100MΩ | ||
| 26 | Sensore di temperatura | Può essere AD590 su misura PT100 PT1000 18B20 NTC, ecc | |||
| Pin No. | Pin. Nome | 描述 /description |
| 1 | S | Uscita del segnale |
| 2 | NC | non collegato |
| 3 | -15VDC | alimentazione elettrica di -15Vdc |
| 4 | +15VDC | alimentazione elettrica di +15Vdc |
| 5 | Terra | Colleghi a terra |
| 6 | NC | non collegato |
| 7 | NC | non collegato |
| 8 | NC | non collegato |
| 9 | T | sensore di temperatura fuori; il sensore di temperatura può essere personalizzato quale NTC PT100 PT1000, ecc |
| 10 | T+ | sensore di temperatura fuori |
