Luogo di origine: | La CINA |
Marca: | Kacise |
Numero di modello: | KSNSA-1 |
Quantità di ordine minimo: | 1 |
---|---|
Imballaggi particolari: | ≤65Gram, Φ25 X 29.3mm/customized |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | 100+ |
Gamma introdotta: | ±30g | Risoluzione: | <10μg |
---|---|---|---|
K0 diagonale: | <40mg | massimo sopra il carico: | ≤40% |
Rumore intrinseco: | ≤8.4mv | alimentazione elettrica: | ±13-±18Vdc |
Consumo corrente: | ≤20mA | Gamma di temperature di stoccaggio: | -60~+200℃ |
Frequenza di risonanza: | ≥400Hz | ||
Evidenziare: | sensore di vibrazione dell'accelerometro 30g,Sensore ad alta velocità di vibrazione dell'accelerometro,accelerometro ad alta velocità 30g |
Accelerometro flessibile del quarzo KSNSA-1
1.Feature
Per un pacchetto economico, Kacise produce l'accelerometro flessibile del quarzo KSNSA-1 per le applicazioni industriali del grado compreso: strumentazione automobilistica della prova, decelerazione del sistema di frenatura, ondeggiamento della costruzione e del ponte e dispositivo video regolabile, controllo industriale e robot, navigazione del veicolo di terra, controllo di comodità di giro del treno ad alta velocità e del sottopassaggio e monitoraggio di moto della piattaforma della trivellazione in mare. Il KSJR-4 caratterizza un sistema sismico di incidere-quarzo-flessione. Una struttura amorfa di prova-Massachussets del quarzo fornisce la polarizzazione, il fattore di scala e la stabilità eccellenti di allineamento di asse. L'elettronica integrale sviluppa una corrente d'uscita accelerazione-proporzionale che fornisce sia le misure statiche che dinamiche di accelerazione. Per mezzo di un cliente la resistenza fornita del carico dell'uscita, riportata in scala giustamente per la gamma di accelerazione dell'applicazione, la corrente d'uscita può essere convertita in tensione.
4.Parameter
Nome di prodotto | KSNSA-1A | KSNSA-1B | KSNSA-1C | ||
numero di serie | parametri | Unità | Figure | Figure | Figure |
1 | Gamma introdotta | g | ±30 | ||
2 | Risoluzione | μg | <10 | ||
3 | K0 diagonale | mg | <40 | ||
4 | Ripetibilità composita di un mese diagonale K0 | μg | <250 | ||
5 | Sensibilità di temperatura diagonale K0 | μg/℃ | <150 | ||
6 | Fattore di scala K1 | mA/g | 1.25±0.15 | 2.3±0.3 | 2.3±0.3 |
7 | Ripetibilità composita di un mese di fattore di scala K1 | PPM | <250> |
8 | Sensibilità di temperatura di fattore di scala K1 | ppm/℃ | <200 | ||
9 | Coefficiente non lineare di secondo grado (K2/K1) | ug/g2 | 50 | ||
10 | massimo sopra il carico | % | ≤40 | ||
11 | Rumore intrinseco | sistemi MV | ≤8.4 | ||
12 | Alimentazione elettrica | VCC | ±13-±18 | ||
13 | Consumo corrente | mA | ≤20 | ||
14 | Gamma di temperature di lavoro | ℃ | -55~180 | -55~125 | -55~150 |
15 | Gamma di temperature di stoccaggio | ℃ | -60~+200 | ||
16 | Tolleranza di scossa | g | 1000g.0.5ms.1/2sin | ||
17 | norma di affidabilità dell'ambiente | GJB150.2, GJB150.9, GJB150.16 | |||
18 | Frequenza di risonanza | Hertz | ≥400 | ||
19 | Larghezza di banda | Hertz | ≤2500 | ||
20 | Peso | Grammo | ≤65 | ||

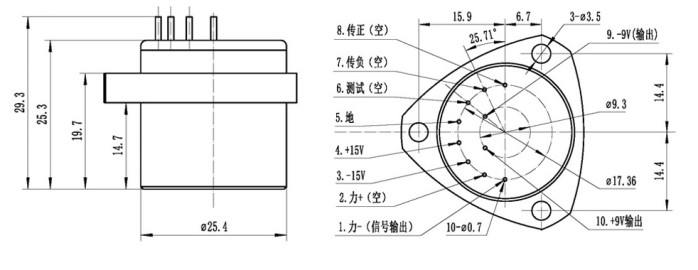

21 | Dimensioni | millimetro | Φ25 X 29.3/customized | ||
22 | Cattivo allineamento di asse | μrad | <1500 | ||
23 | Caratteristica dell'isolamento | MΩ | ≥100 | ||
24 | materiale delle coperture | ss304 | |||
25 | Sensore di temperatura | Può essere AD590 su misura PT100 PT1000 18B20 NTC, ecc |
definizione 5.Signal
Pin No. | Pin. Nome | 描述 /description |
1 | S (力 - (信号输出)) | Uscita del segnale |
2 | NC (力 + (空)) | non collegato |
3 | -15VDC | alimentazione elettrica di -15Vdc |
4 | +15VDC | alimentazione elettrica di +15Vdc |
5 | Terra (地) | Colleghi a terra |
6 | 测试 di NC (空) | non collegato |
7 | 传负 di NC (空) | non collegato |
8 | 传正 di NC (空) | non collegato |
9 | T (- 输出 9V) | sensore di temperatura fuori; il sensore di temperatura può essere personalizzato quale NTC PT100 PT1000, ecc |
10 | T+ (输出 di +9V) | sensore di temperatura fuori |
definizione dell'interfaccia 6.Electronic e dei segnali
