Luogo di origine: | La Cina (continente) |
Marca: | Kacise |
Numero di modello: | Serie di KUS |
Quantità di ordine minimo: | 1pcs |
---|---|
Imballaggi particolari: | ogni unità ha singola scatola e tutte le scatole sono imballate in imballaggi di serie o i clienti r |
Tempi di consegna: | 5-8 giorni del lavoro |
Termini di pagamento: | T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 1000 pezzi alla settimana |

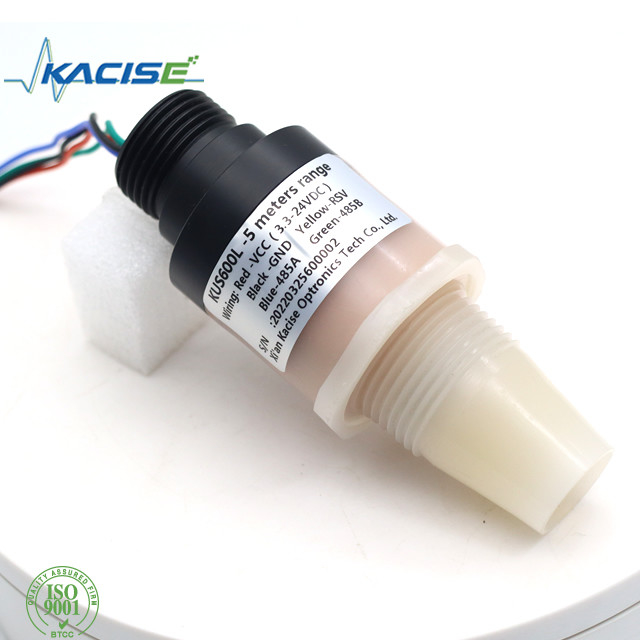

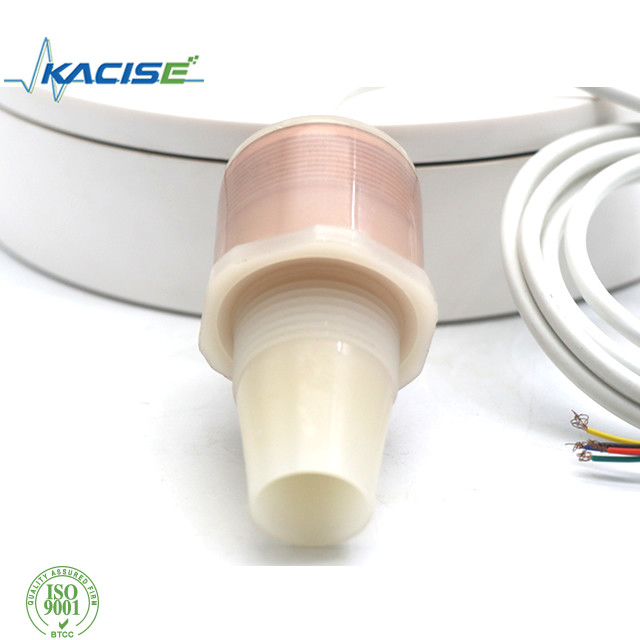

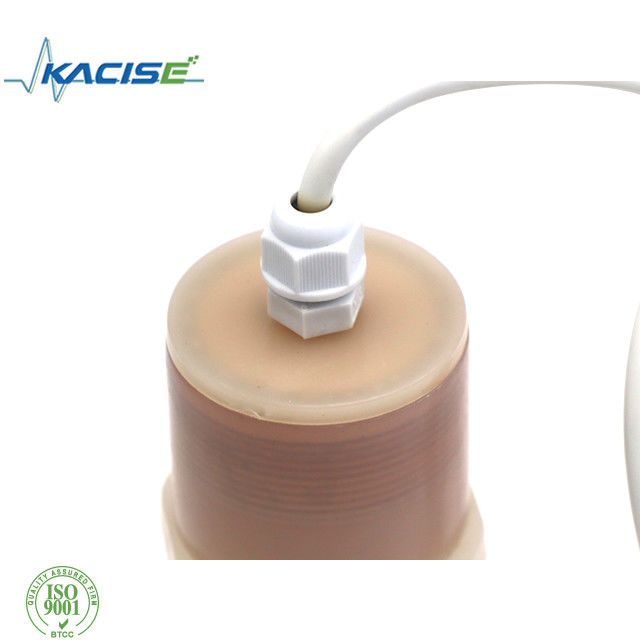

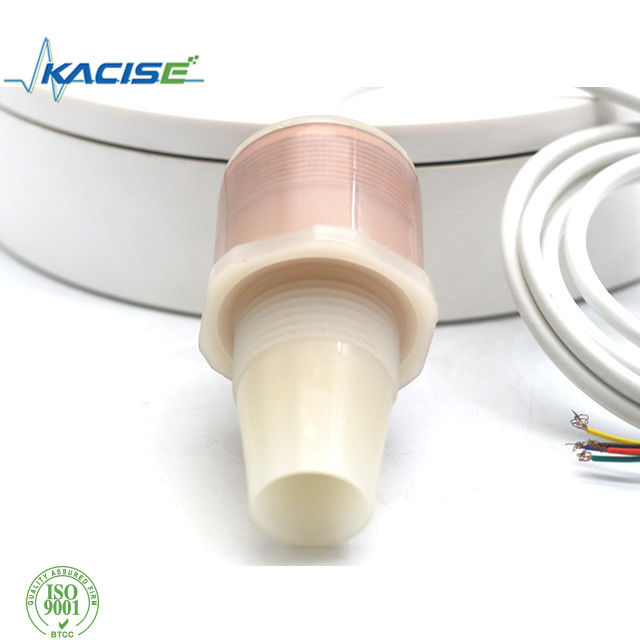

Prodotto: | Sensore ultrasonico di distanza | Gamma di rilevazione: | 300mm~3000mm |
---|---|---|---|
Frequenza del trasduttore: | approssimativamente 220kHz | Uscita: | RS485 + 4-20mA/0-10V |
Alimentazione in ingresso entrata: | 3.3V~24V | Grado del IP: | IP68 |
Evidenziare: | Sensore ultrasonico di distanza di IoT,sensore ultrasonico di distanza 220kHz,sensore ultrasonico del trasduttore di 3m |
型号: KUS630 | |
Campo di misura | 0.6m… 10m |
Angolo morto | 0… 0.6m (l'area di lavoro instabile è all'interno di 0.6m, non è raccomandata di lavorare in questa gamma); la versione minima di area cieca di 0.3m può essere raggiunta, che deve essere personalizzata. |
Tensione di rifornimento | CC di 3,3… 24 V, ondulazione 10% ss |
Attività in corso | ≤ 45 mA (velocità di misura più veloce) La versione a bassa potenza, consumo di energia di sonno è più di meno di 0.3mA, inviare il consumo di energia è 20mA (di meno di 2ms) e ricevere il consumo di energia non è più di 8mA (più di meno di 150ms) |
Segnale in uscita | 1: Uscita analogica programmabile 0-10V. 2: Uscita RS485. 3: Uscita di serie del Uart uscita 4:4-20mA 5: Uscita del commutatore |
Accuratezza di misura | ≤ 1% |
Compensatin di temperatura | sì |
2. definizione elettronica dei segnali e dell'interfaccia

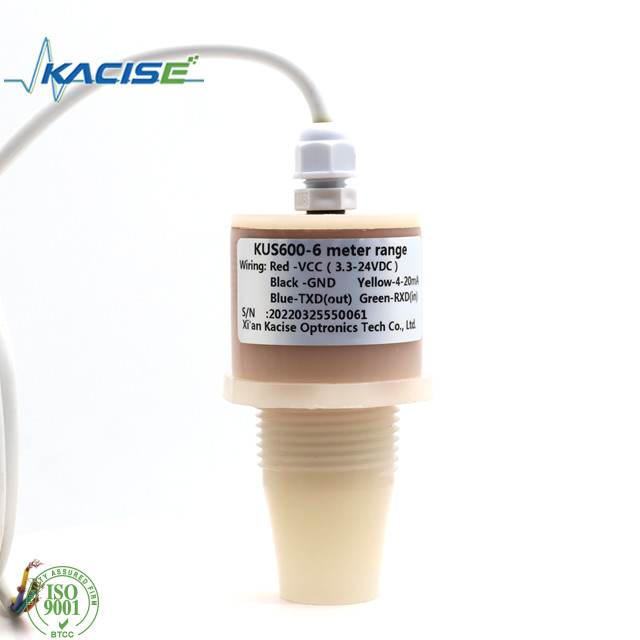

Linea ordine | Colore | Definizione |
1 | Rosso | Il potere è positivo |
2 | Nero | terra di ritorno di potere |
3 | Giallo | Uscita analogica, uscita di tensione, uscita del commutatore di uscita corrente |
4 | Blu | RS485 A+ o uart TXD |
5 | Verde | RS485 b o uart RXD |
4. funzione del sensore
analogo
L'uscita analogica può essere messa con RS485 ed il sensore può funzionare in 8 modi. Il riferimento specifico è come segue:
Punto 1: Colleghi al computer host attraverso l'assistente di ricerca degli errori della porta seriale o l'assistente di ricerca degli errori del modus.
Punto 2, ha messo un punto di distanza di riferimento del punto focale.
Punto 3, ha messo un punto di riferimento del punto lontano
Punto 4, ha messo la tensione in uscita o la corrente del punto di riferimento del punto focale.
Punto 5, ha messo la tensione in uscita o la corrente del punto di riferimento del punto lontano.
Punto 6, ha messo l'uscita analogica per commutare la selezione caratteristica.
Punto 7, ha messo l'uscita analogica come uscita lineare o commuta l'opzione di uscita.
Punto 8, ha risistemato il sensore per fare i nuovi parametri entrare in vigore.
8 modi di lavoro del sensore.
1: Modo della finestra aperta per difetto
2: Il modo di Windowed è spento per difetto
3: Il modo unico è acceso per difetto
4: Il modo unico è spento per difetto
5: Il modo unico di isteresi è acceso per difetto
6: Il modo unico di isteresi è spento per difetto
7: La presenza o l'assenza di modo di rilevazione è accesa per difetto
8: La presenza o l'assenza di modo di rilevazione è spenta per difetto
485 dati di uscita
485 dati di uscita sono nel formato di MODBUS-RTU. Riferisca al manuale di istruzioni del software per i dettagli.
5. stati dell'installazione
Se il sensore è installato alla caduta della temperatura dell'ambiente sotto 0℃, dovrebbe fare bene sui provvedimenti cautelari. Nel caso del montaggio diretto del sensore in un foro diretto facendo uso dei dadi d'acciaio, deve essere riparato al mezzo del filo d'abitazione.
6. Informazioni di ordinazione
KUS | Dimensione corporea | USCITA | Gamma massima | Descrizione | |
600 | |||||
Su misura | Su misura | ||||
4-20mA | uscita di modo 4-20mA con il protocollo di RS485 MODBUS | ||||
0-3.3V | La gamma dell'alimentazione elettrica è almeno 3,3 | ||||
0-5.0V | La gamma dell'alimentazione elettrica è almeno 5,0 | ||||
RS485 | Modo di risparmio elettrico con il protocollo di RS485 MODBUS | ||||
XX m. | XX m. è la gamma di massimo può essere individuato, la lunghezza di difetto è di 1 metro | ||||
KUS | 600 | RS485 | 3m |
