Name: Misuratore di portata positivo ovale di spostamento del misuratore di portata ad ingranaggi ovale di serie di LC con il filtro
Brand: Kacise
SKU: LC
Price: 1 USD
Availability: InStock
Rating: 4.5 (152 reviews)

Casa Prodotti Misuratore di portata di vortice

Misuratore di portata positivo ovale di spostamento del misuratore di portata ad ingranaggi ovale di serie di LC con il filtro

Dettagli:

Luogo di origine:	La Cina (continente)
Marca:	Kacise
Numero di modello:	LC

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1pcs
Imballaggi particolari:	ogni unità ha singola scatola e tutte le scatole sono imballate in imballaggi di serie o i clienti r
Tempi di consegna:	5-8 giorni lavorativi
Termini di pagamento:	L/C, T/T, Western Union, MoneyGram, D/A, D/P
Capacità di alimentazione:	10000pcs/month

Contatto

Descrizione di prodotto dettagliata

Accuratezza:	0,5 gradi, 0,2 gradi	Nome del prodotto:	Flussometro ovale dell'ingranaggio
Metodo di Intallation:	Horizoontal, verticale	Materiale della conchiglia:	Ghisa, acciaio fuso, acciaio inossidabile
Metodo di collegamento:	Flanco	Nome:	Misuratore di portata ad ingranaggi ovale
Evidenziare:	metro appiattito del flusso d'aria , tipo misuratore di portata di inserzione

Serie Oval Gear Flow Meter Oval positive displacement flow meter con filtro per bitume

Introduzione

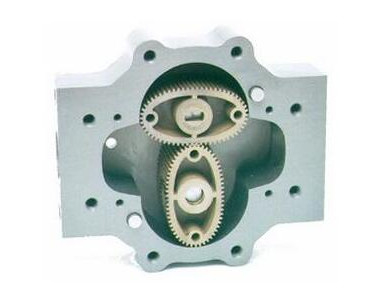

I misuratori di flusso a ingranaggi ovali sono strumenti di alta precisione utilizzati per la misurazione continua del flusso di liquido nelle condotte.,adattabilità ad alta viscosità, capacità di misurare liquidi ad alta temperatura, calibrazione conveniente e facile installazione.Come prodotti rappresentativi della categoria dei flussometri a spostamento positivo, i misuratori di flusso di ingranaggi ovali svolgono un ruolo cruciale nella misurazione accurata dei flussi di liquidi.

Il flussometro a ingranaggi ovali della serie LC è dotato di un display con indicatore in loco e di un dispositivo di conteggio cumulativo della ruota delle parole.Questa configurazione consente di visualizzare direttamente il flusso cumulativo di liquido che passa attraverso la conduttura. Progettato specificamente per misurare i prodotti petroliferi raffinati, è ampiamente impiegato in industrie come petrolio, chimica, fibra chimica, trasporti, commercio, alimentare, medicina, sanità,e di piùEsso facilita la misurazione precisa del flusso di mezzi non corrosivi in diverse applicazioni.

Utilizzatori

Misuratore di flusso di ingranaggi ovali in ghisa di tipo LC-A, ampiamente utilizzato in tutti i tipi di prodotti petroliferi e per la misurazione del materiale in ghisa non corrosivo.

Misuratore di flusso di ingranaggi ovali in acciaio fuso di tipo LC-E, utilizzato per la misurazione di media a bassa corrosione ad alta pressione.

Il rotore per lega di alluminio, è adatto per bassa viscosità, bassa corrosione, come la benzina, ecc.) la misurazione del mezzo liquido.

Misuratore di flusso di ingranaggi ovali in acciaio inossidabile di tipo LC-B, C, ampiamente utilizzato in mezzi liquidi corrosivi forti, come acidi, alcali, sali e composti organici, la misurazione del mezzo liquido.

Il misuratore di flusso di ingranaggio ovale in lega di alluminio di tipo LC-L è un piccolo misuratore di flusso di ingranaggio ovale, ampiamente utilizzato in un mezzo liquido a basso livello di corrosione, come l'acqua, come la misurazione del mezzo liquido.

Materiali delle parti principali e pressione nominale di funzionamento

	Conchiglia e copertura	piastra di copertura	ruota ovale	Fabbricazione a partire da prodotti di origine animale	busta	Pressione nominale ((MPa)
LC-A	Acciaio fuso	di ferro fuso	Ferro fuso, acciaio inossidabile Leghe di alluminio, materiale di ingegneria	Acciaio inossidabile	Confezioni di altri tipi	1.6
LC-E	Acciaio fuso	di ferro fuso			Confezioni di altri tipi	Sotto DN50 6.3 DN80-100 4.0 6.3 DN150-200 2.5
LC-B,C	Acciaio inossidabile	Acciaio inossidabile	Acciaio inossidabile		Grafite, cuscinetti per laminato	1.6,2.5
Nota:1. 0Cr18Ni12Mo2Ti per il tipo LC-C; 0Cr18Ni9Ti per il tipo LC-B. 2La flangia è convessa a meno di 2,5 MPa e la rugosità a 6,3 MPa; e entrambe le condizioni di cui sopra a 4,0 MPa.

2- Classe di precisione, classe 0.5Classe 0.2

3. Temperatura di funzionamento: serie LC-A ((-20°C~+60°C),serie LC-B,E,L ((-41°C~+60°C)

60°C~200°C ((con radiatore ad alta temperatura installato)

4 Marchio a prova di esplosione: ExiaIICT5, dIIBT4

5- Intervallo di flusso: unità: m³/h

Tipo	DN	Viscosità (mPa. s)
Tipo	DN	< 0.3	0.3~0.8	0.8~2		2 ~ 200		200~1000		1000~2000
LC-10	10		0.2-0.5		0.08-0.5	0.08-0.5	0.05-0.5	0.06-0.3	0.03-0.3	0.03-0.2
LC-15	15		0.75-1. 5		0.3-1.5	0.3-1.5	0.15-1.5 0.3-3	0.2-1.0	0.1-1.05	0.07-0.75
LC-20	20		1.5-3	1 - 3	0.5-3	0.5-3	0.3-3 1.5-15	0.4-2.1	0.2-2.1	0.15-1.5
LC-25	25	4-6	3-6	2-6	1-6	1-6	0.6-6 1.56-15	0.8-4.2	0.4-4.2	0.3-3
LC-40	40	9-15	7.5-15	5-15	2.5-15	2.5-15	1.5-15	2.1-10.5	1.0-10.5	0.7-7.5
LC-50	50	10-24	8-24	8-24	4.8-24	4.8-24	2.4-24	2.46-6.8	1.6-16.8	1.2-12
LC-B40,50	40,50	8-20	6-20	6-20	4-20	4-20	2-20	2.8-14	1.4-14	1.0-10
LC-65	65	27-40	20-40 anni	15-40	8-40	8-40	4-40	5.6-28	2.8-28	2-20
LC-80	80	40 a 60	30 a 60	Da 20 a 60	12-60	12-60	6 - 60	8.4-42	4.2-42	3 - 30
LC-100	100	67-100	50-100	34-100	20-100	20-100	10-100	14 - 70	6 - 70	5-50.
LC-150	150	127-190	95-190	64-190	38-190	38-190	19-190	26.6-133	13.3-133	9.5-95
LC-200	200	227-340	170-340	114-340	56-340	56-340	34-340	47.6-238	23.8-238	17-170
Classe di precisione		0.5	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.5

Nota: se la temperatura del liquido misurato è superiore a 80°C, il flusso massimo sarà pari al 90% del flusso primario e il minimo sarà pari al 120%.

Installazione e funzionamento

Si deve installare un filtro di fronte al contatore, assicurandosi che le frecce sul fuso del contatore e il filtro puntino nella stessa direzione del flusso del liquido.
Se il supporto misurato contiene gas, deve essere installato un separatore di gas davanti al contatore.
Indipendentemente dal fatto che il condotto sia montato verticalmente o orizzontalmente, l'albero della ruota del contatore deve essere fissato orizzontalmente, cioè il quadrante è verticale rispetto alla superficie.
Mentre il contatore è installato correttamente, il contatore può essere ruotato a 180° o 90° per una lettura facile.
Prima dell'installazione del nuovo contatore, spingere le ruote ovali dalla presa di corrente per diverse volte con una barra di bambù, se le ruote non si muovono,possono essere immersi nella benzina per evitare depositi nel contatore dopo l'ispezione in fabbrica.
All'ingresso del contatore deve essere fissata una valvola di accelerazione, all'uscita una valvola di accensione, che deve essere attivata lentamente per evitare un impatto improvviso, un flusso inverso e un martello d'acqua.
È vietato pulire il contatore con vapore.
Per i reparti con funzionamento continuo, è necessario montare un bypass.
Prima dell'installazione del contatore,la condotta deve essere pulita accuratamente,e al momento della pulizia utilizzare una condotta retta al posto del contatore,per evitare impurità,residui di saldatura da entrata nel contatore.
È vietato ispezionare il contatore in ghisa e acciaio fuso con acqua.
Durante il funzionamento del contatore il flusso non può superare il flusso indicato sulla piastra del mamelone.
Se il mezzo misurato è la causticità, si sceglie l'acciaio inossidabile.
