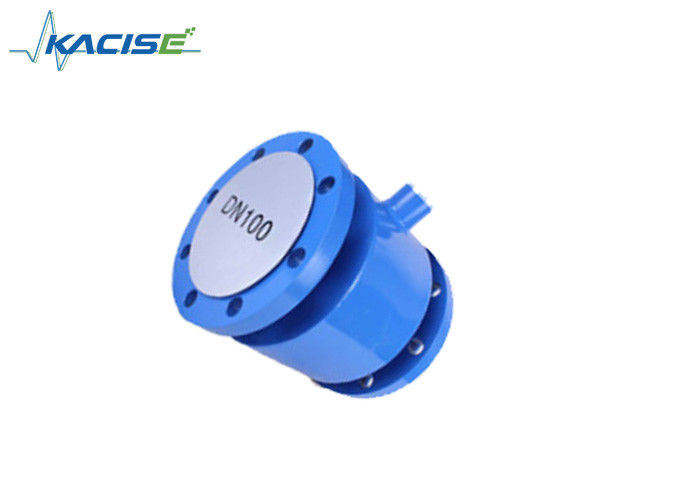

Misuratore di portata elettromagnetico della gamma del grande diametro per i liquidi elettricamente conduttivi

Misuratore di portata elettromagnetico della gamma del grande diametro per i liquidi elettricamente conduttivi

    • Large Diameter Range Electromagnetic Flow Meter For Electrically Conductive Fluids
    • Large Diameter Range Electromagnetic Flow Meter For Electrically Conductive Fluids
  • Large Diameter Range Electromagnetic Flow Meter For Electrically Conductive Fluids

    Dettagli:

    Luogo di origine: Cina (continente)
    Marca: Kacise
    Certificazione: certificate of explosion-proof, CE
    Numero di modello: GXEFM2000

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 1pcs
    Prezzo: Negotiable
    Imballaggi particolari: ogni unità ha singola scatola e tutte le scatole sono imballate in imballaggi di serie o i clienti r
    Tempi di consegna: 5-8 giorni del lavoro
    Termini di pagamento: L/C, D/A, T/T, D/P, Western Union, MoneyGram
    Capacità di alimentazione: 1000 pezzi a settimana
    Contatto
    Descrizione di prodotto dettagliata
    Tipo: GXEFM2000 Gamma di applicazione: Liquidi elettricamente conduttivi
    Principio di misurazione: La legge di Faraday Valore misurato primario: Velocità di flusso
    Valore misurato secondario: Flusso di volume Prodotto: Misuratore di portata elettromagnetico
    Evidenziare:

    wastewater flow meter

    ,

    electromagnetic water flow meter

    Morsetto di alta precisione di Kacise GXEFM2000 sul trasduttore industriale del tester di scorrimento dell'acqua per il misuratore di portata elettromagnetico della prova di portata

    Descrizione:



    1. Strutture semplici, ditta, nessun parti del bene mobile e vita lunga di operazione. (Garanzia durante 1 anno)

    2. Nessun parti fluide d'intercettazione, nessuna perdita di pressione ed ostruzione fluida.

    3. Nessun inerzia meccanica, risposta rapida e buona stabilità, applicazione nell'esame automatico, adeguamento & controllo.

    4. Accuratezza di misurazione non influenzata dai parametri fisici quali stile, la temperatura, la viscosità, la densità e la pressione.



    Parametri



    Diametro del tubo DN6~DN2600
    Accuratezza 0,3% (opzione), 0,5%, 1,0% di F.S.
    Ripetibilità Inferiore a 0,25%
    Potere CA: 220V, 50-60Hz; CC: +24V (opzione)
    Segnali in uscita 4~20mA, impulso, 0~5V
    Collegamento del condotto M20 * filo 1,5
    Interfaccia di comunicazione RS-232; RS-485; HART
    Pressione di operazione 1.0MPa, 1.6MPa, 4.0MPa, 16MPa (speciale)
    Temperatura fluida -20°C~80°C, 80°C ~130°C, 130°C ~180°C secondo il materiale del rivestimento
    Temperatura ambiente Trasduttore -15°C ~50°C del sensore -40°C ~80°C.
    Umidità ambientale ≤ 85%RH (a 20C)
    Dimensione dello sbocco del cavo M20×1.5
    Alimentazione elettrica 220VAC±10%, 50-60Hz±1Hz, 24VDC±10%, potenza della batteria (3-5years)
    Consumo di energia ≤ 15W
    Valutazioni di protezione Tipo a distanza: sensore IP68, trasduttore IP65.
    Materiali Elettrodo 316L (acciaio inossidabile), Hastelloy C, Hastelloy B, titanio, tantalio, ecc.
      Fodera PTFE, rubb molle er, ebanite, F46, FS, PUR.
    Tubo di misurazione Ss 304, acciaio al carbonio
    Flangia Il carbonio ruba, SS304
    Anello al suolo 316L (acciaio inossidabile), HC, Ti, tum, Cu.
    Collegamento della flangia

    Norma nazionale GB9119-88 (DIN2051, BS4504), JIS, ANSI. Vite.

    Tri morsetto per l'applicazione sanitaria

    Tipo di inserzione.

    protezione a prova di ex Ib ii BT2 di Exde
    Controllo di qualità

    ISO9001-2008, CE































































    Sistema di misurazione



    Principio di misurazione La legge di Faraday
    Gamma di applicazione Liquidi elettricamente conduttivi
    Valore misurato
    Valore misurato primario Velocità di flusso
    Valore misurato secondario Flusso di volume



    Progettazione



    Caratteristiche Sensore senza manutenzione completamente saldato
    Versione della flangia con il tubo di flusso puntiglioso
    Valutazioni standard come pure ad alta pressione
    La gamma del grande diametro da DN15~3000 con le fodere irregolari ha approvato per acqua potabile
    Lunghezze specifiche dell'industria di inserzione
    Costruzione modulare Il sistema di misura consiste di un sensore di flusso e di un convertitore di segnale. È disponibile come compatto e come versione separata
    Versione compatta Con il convertitore 511B: potere 110~240Vac
    Con il convertitore 521B: corrente continua 18~36V
    Con W800L/W800W: Potenza della batteria
    Versione a distanza

    Nella versione del supporto della parete con il convertitore 211B

    (110~240Vac o 221B CC del convertitore 18~36V

    Con il convertitore di W800F: Potenza della batteria
    Gamma di misura -12… +12m/s /-40.. +40ft/s



    Accuratezza di misurazione



    Condizioni di riferimento Stati di flusso simili ad en 29104
    Medium: acqua
    Conduttività elettrica: ≥300μs/cm
    Temperatura: +10~+30℃/+50~+80℉



      Setion dell'entrata: ≥5DN
    Pressione di esercizio: 1Bar/14.5psig
    Accuratezza del misuratore di portata Norma: 0,5% del tasso
    Facoltativo: 0,2% del tasso



    Condizioni di gestione



    Temperatura
    Temperatura trattata Fodera dell'ebanite: -5~+60℃
    Fodera del polipropilene: -5~+90℃
    Fodera di PTEF: -5~+120℃
    Temperatura ambiente Norma (con l'alloggio di alluminio del convertitore)

    -20~+60℃ (protegga i electrics da autoriscaldante

    con la temperatura ambiente sopra 55℃

    Temperatura di Stroage -20~70℃
    Pressione
    En 1092-1 DN2200~3000: PN2.5
    DN1200~2000: PN6
    DN200~1000: PN10
    DN65~150: PN16
    DN10~50: PN40
    L'altra pressione a richiesta
    Lunghezza di inserzione di iso Facoltativo per DN15~600
    ASME B16.5 1~24»: 150lb RF
    L'altra pressione a richiesta
    JIS DN10~1000/2~40": 10K
    L'altra pressione a richiesta
    Perdita di pressione Trascurabile



    Fluido
    Condizione fisica Liquidi conduttivi
    Conduttività elettrica ≥5μs/cm
    Contenuto di gas ammissibile (volume) ≤5%
    Contenuto di solidi ammissibile ≤70%



    Stati dell'installazione



    Installazione Ciao che il sensore di flusso sempre completamente è riempito
    Per informazione informazione dettagliata vedi il capitolo «avvertenze per installazione»
    Direzione di scorrimento Di andata ed inverso
    La freccia sul sensore di flusso indica la direzione di scorrimento positiva
    Funzionamento dell'entrata ≥5 DN
    Funzionamento dello sbocco ≥2 DN



    Collegamento trattato



    Flangia
    EN1092-1 DN25~3000 in PN6~40
    ASME 1~120" in 150 libbre rf
    JIS 25~1000 in 10~20k
    Progettazione della superficie della guarnizione Rf
      Altre dimensioni o valutazioni di pressione a richiesta
