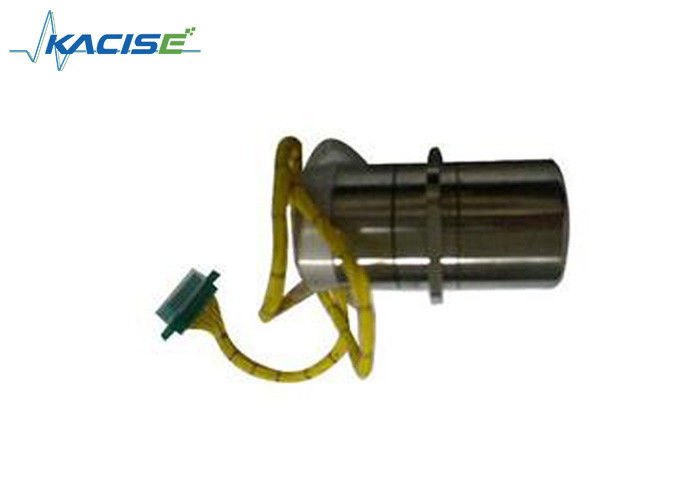

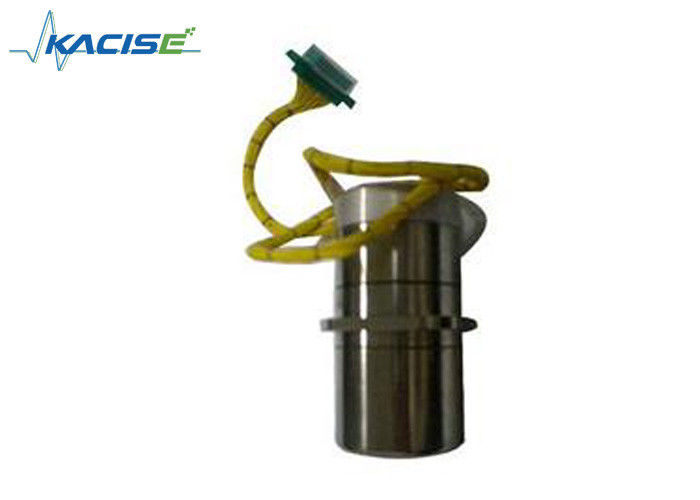

KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range

KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range

  • KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range
  • KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range
KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range
Dettagli:
Luogo di origine: La Cina
Marca: Kacise
Certificazione: CE
Numero di modello: KTG-50
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Prezzo: Negotiable
Imballaggi particolari: cartone/caso di legno, o richieste dei clienti
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal
Capacità di alimentazione: 10000pcs/month
Contatto
Descrizione di prodotto dettagliata
Peso: ≤250g Dimensioni: Φ50×76mm
Flangia: 52×52mm Pendenza dell'uscita: 10~14mV/
vibrazione: 5G Shock: ≥60g
Larghezza di banda: ≥70HZ temperatura: -40~65℃

                                                          Giroscopio sintonizzato dinamico di alta precisione KTG-50







Caratteristica
Alta precisione
Tempo di impiego lungo
Ampia gamma dinamica
Alta affidabilità



Introduzione
KTG-50 è stato utilizzato per la superficie dell'acqua, il sistema della cinghia-giù della terra, la ricerca veloce di nord geografico, l'inseguitore dell'antenna di televisione ed ampiamente usato nel sistema inerziale della cinghia-giù di volo spaziale. Il giroscopio anche può essere utilizzato per terra, il mare, l'aviazione, il trasportatore di volo spaziale, sistema di atteggiamento della piattaforma della cinghia-giù.



Parametro



Parametro Spec. Valore Unità
Potere Potere (fase 3) 16&500 V & hertz
Potere (1 fase) 5&16000 V & hertz
prestazione Deriva casuale ≤0.01 °/h
Stabilità della deriva ≤0.3 °/h
Non lineare ≤0.5 %FS
Tasso d'inseguimento massimo ≥200 °/S
A deriva Non G sensibile ≤15 °/h/g
A deriva G sensibile ≤8 °/h/g
Larghezza di banda ≥70 Hertz
Fattore di scala di Torquer ≥680 °/h/mA
tecnologico Tasso di sincronizzazione 10000 r/min
Tempo di sincronizzazione ≤10 S
Pendenza dell'uscita 10~14 sistemi MV “
Torquer primario 7±1 Ω
coppia di torsione secondaria 2±0.5 Ω
Fisico Peso ≤250 g
Dimensioni Φ50×76 millimetro
Flangia 52×52 millimetro
Luogo di lavoro Temperatura -40~65
Vibrazione 5 g
Scossa ≥60 g



Installazione
I prodotti dovrebbero essere installati per assicurarsi che quell'asse di X (y) e l'asse di riferimento di misura coincida, l'errore dell'installazione dovrebbe essere di meno di 5'.



Operazione
i prodotti 1.Only che abbinano il potere appropriato ed il circuito bloccato del ciclo per lavorare correttamente, circuito di bisogno, spiegano prego in anticipo.
2.When il prodotto nell'ambito di uso normale, dovreste accendere il potere di avviare il motore, circa 10s e poi il ciclo della su serratura, di modo che i prodotti nello stato chiuso del ciclo; l'arresto, sconnessione ha chiuso il ciclo a chiave in modo che il prodotto fosse nell'operazione ad anello aperto e poi stacca l'alimentazione elettrica.
3.Product stimolato, interrotto in 20s, dovrebbe evitare scuotere il prodotto, il processo di installazione dovrebbe essere luce, si accende, la non collisione del prodotto, la percussione.
4.Product nell'uso del processo è proibito rigorosamente per tirare la spina.
5.Product nell'uso del processo, non può mettere in cortocircuito fra l'alimentazione elettrica esterna.
6.Abnormality si presenta durante l'uso, dovrebbe immediatamente spegnere il potere, individuazione dei difetti, se l'errore interno del prodotto, il cliente notificherà subito la mia società, la mia società organizzata dalla riparazione.





KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range 0



Dimensione

KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range 1      KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range 2                       KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range 3



Definizione del connettore

Il tipo dell'incavo: J30J-15T (cavo length160~175mm)



Pin no. Definizione di funzione Osservazione
1 Uscita del segnale dell'ascissa
2 Terra Per potere ed i segnali di eccitazione
3 Bobina di coppia di torsione dell'ascissa (l'estremità)
4 Un potere del driver del motore di fase Là-fase 16V, 500Hz
5 Alimentazione elettrica di eccitazione del sensore Singal-phase5V, 16KHz
6 Uscita del segnale dell'asse y
7 Bobina di coppia di torsione dell'asse y (l'inizio)
8 Potere del driver del motore di fase di B Là-fase 16V, 500Hz
9 DC+15V Potere per il preamplificatore
10 DC-15V Potere per il preamplificatore
11 Bobina di coppia di torsione dell'ascissa (l'inizio)
12 POSIZIONE DI SEGNALE MINIMO
13 POSIZIONE DI SEGNALE MINIMO
14 Potere del driver del motore di fase di C Là-fase 16V, 500Hz
15 Bobina di coppia di torsione dell'asse y (l'estremità)



NOTA: Lo stesso si applica a J30J-21T, se l'uso l'altro incavo, spiega prego in anticipo.
