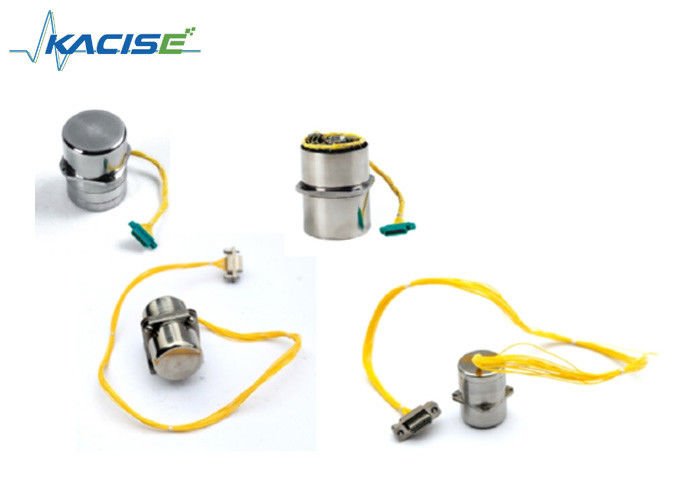

Buono registrando giroscopio dinamicamente sintonizzato per l'ambiente ad alta temperatura

Buono registrando giroscopio dinamicamente sintonizzato per l'ambiente ad alta temperatura

    • Well Logging Dynamically Tuned Gyroscope For High Temperature Environment
    • Well Logging Dynamically Tuned Gyroscope For High Temperature Environment
  • Well Logging Dynamically Tuned Gyroscope For High Temperature Environment

    Dettagli:

    Luogo di origine: La Cina
    Marca: KACISE
    Certificazione: CE
    Numero di modello: KTG-M5

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 1 pezzo
    Prezzo: Negotiable
    Imballaggi particolari: cartone/caso di legno, o richieste dei clienti
    Tempi di consegna: 5-8 giorni lavorativi
    Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal
    Capacità di alimentazione: 10000pcs/month
    Contatto
    Descrizione di prodotto dettagliata
    temperatura: -15~100℃ vibrazione: 5G
    Shock: ≥50g Flangia: M5×29mm
    Dimensioni: φ29×53mm Peso: <130g>
    Tasso di sincronizzazione: 8000r/min Tempo di sincronizzazione: ≤30s
    Evidenziare:

    mems gyroscope sensor

    ,

    gyroscope sensor module

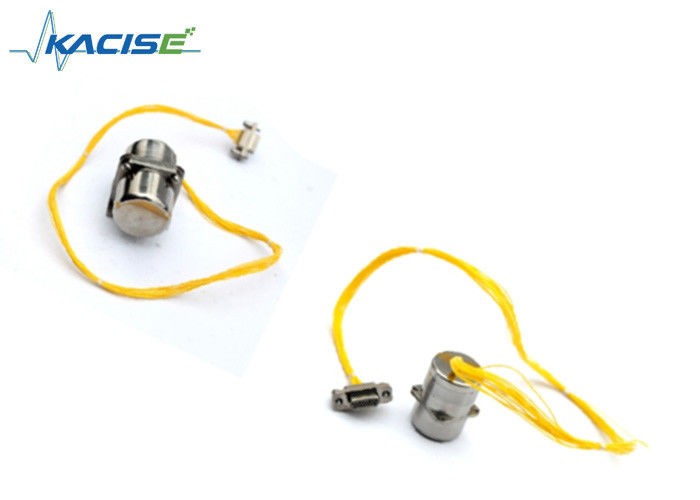

    KTG-M5 scaturiscono registrando il giroscopio dinamicamente sintonizzato







    Caratteristica



    Peso leggero del ☆
    Piccola dimensione del ☆
    Iniziare rapido del ☆
    ☆ utilizzato nell'ambiente ad alta temperatura



    Introduzione
    Nel campo della perforazione, i dispositivi inerziali è maggiori e più adattabili del campo di volo, a causa delle sue condizioni sfavorevoli di lavoro, le temperature ambientali è alto, la temperatura di adattamento e requisiti di vita è molto esigente, girobussola dinamicamente sintonizzata KTG-M5 è progettata per il caso del campo della perforazione.





    Parametro

    Parametro Spec. Valore Unità
    Potere Potere (fase 3) 12&400 V & hertz
    Potere (1 fase) 5&16000 V & hertz
    prestazione Deriva casuale ≤0.2 °/h
    Stabilità della deriva ≤0.25 °/h
    Non lineare ≤0.5 %FS
    Tasso d'inseguimento massimo ≥60 °/S
    A deriva Non G sensibile ≤15 °/h/g
    A deriva G sensibile ≤8 °/h/g
    Larghezza di banda ≥60 Hertz
    Fattore di scala di Torquer ≥670 °/h/mA
    tecnologico Tasso di sincronizzazione 8000 r/min
    Tempo di sincronizzazione ≤30 S
    Pendenza dell'uscita 21±2 sistemi MV “
    Torquer primario 50±3 Ω
    coppia di torsione secondaria 2±0.5 Ω
    Fisico Peso <130> g
    Dimensioni φ29×53 millimetro
    Flangia M5×29 millimetro
    Luogo di lavoro Temperatura -15~100
    Vibrazione 5 g
    Scossa ≥50 g



    Installazione

    I prodotti dovrebbero essere installati per assicurare quell'asse di X (y) ed il riferimento di misura
    l'asse coincide, errore dell'installazione dovrebbe essere di meno di 5'.



    Operazione
    1. Soltanto prodotti che abbinano il potere appropriato ed il circuito bloccato del ciclo nell'ordine
    per lavorare correttamente, abbia bisogno del circuito, prego spiegano in anticipo.
    2. Quando il prodotto nell'ambito di uso normale, voi dovrebbe accendere il potere di avviare il motore,
    circa 40s e poi il ciclo della su serratura, di modo che i prodotti nello stato chiuso del ciclo;
    l'arresto, sconnessione ha chiuso il ciclo a chiave in modo che il prodotto fosse nell'operazione ad anello aperto,
    e poi stacchi l'alimentazione elettrica.
    3. il prodotto stimolato, interrotto in 40s, dovrebbe evitare scuotere il prodotto,
    il processo di installazione dovrebbe essere luce, si accende, la non collisione del prodotto, la percussione.
    4. il prodotto nell'uso del processo è proibito rigorosamente per tirare la spina.
    5. il prodotto nell'uso del processo, non può mettere in cortocircuito fra l'alimentazione elettrica esterna.
    6. l'anomalia si presenta durante l'uso, dovrebbe immediatamente spegnere il potere, individuazione dei difetti, se
    l'errore interno del prodotto, il cliente notificherà subito la mia società, la mia società organizzata dalla riparazione.



    Dimensione



    Buono registrando giroscopio dinamicamente sintonizzato per l'ambiente ad alta temperatura 0



    Definizione del connettore

    Il tipo dell'incavo: J30J-15T (cavo length160~175mm)

    Pin no. Definizione di funzione Osservazione
    1 Uscita del segnale dell'ascissa
    2 Terra Per potere ed i segnali di eccitazione
    3 Bobina di coppia di torsione dell'ascissa (l'estremità)
    4 Un potere del driver del motore di fase Là-fase 12V, 400Hz
    5 Alimentazione elettrica di eccitazione del sensore Singal-phase5V, 16KHz
    6 Uscita del segnale dell'asse y
    7 Bobina di coppia di torsione dell'asse y (l'inizio)
    8 Potere del driver del motore di fase di B Là-fase 12V, 400Hz
    9 DC+15V Potere per il preamplificatore
    10 DC-15V Potere per il preamplificatore
    11 Bobina di coppia di torsione dell'ascissa (l'inizio)
    12 POSIZIONE DI SEGNALE MINIMO
    13 POSIZIONE DI SEGNALE MINIMO
    14 Potere del driver del motore di fase di C Là-fase 12V, 400Hz
    15 Bobina di coppia di torsione dell'asse y (l'estremità)




    NOTA: Lo stesso si applica a J30J-21T, se l'uso l'altro incavo, spiega prego in anticipo.
