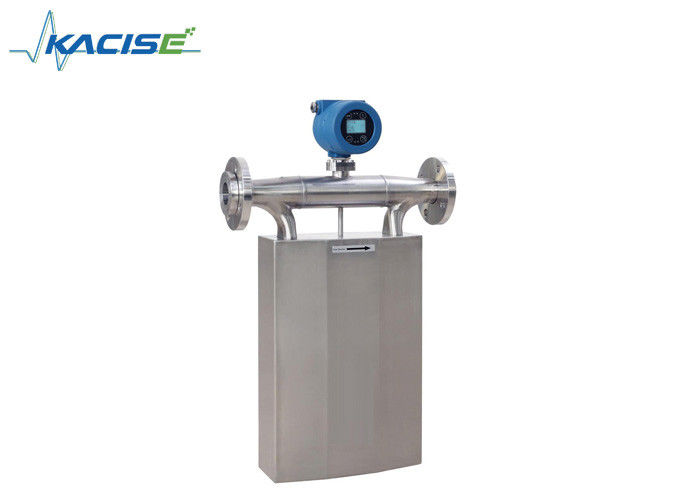

tipo alimentazione elettrica di Coriolis dell'acciaio inossidabile 316L del misuratore di massa 24VDC



Misuratori di massa manuale di operazione e di installazione







1.Introduction
I misuratori di massa di Kacise brevettati e sviluppati dalla nostra società sono i metri principali per la misura di flusso di precisione. E a ragione, i metri offrono la misura più accurata disponibile per virtualmente tutto il liquido trattato, mentre esibiscono la perdita di pressione particolarmente bassa. I metri offrono la portata in peso diretta, il flusso di volume, la densità e la misura della temperatura dei liquidi e dei residui — senza l'esigenza di attrezzature supplementari, dei calcoli manuali, o delle stime.
I metri sono progettati per la prestazione insuperata anche nelle condizioni di funzionamento più dure. Non hanno parti mobili ed alcuni requisiti di condizionamento speciali di flusso o del montaggio. Ogni metro è a disposizione con le parti bagnate dell'acciaio inossidabile e un'ampia varietà di collegamenti trattati per soddisfare la vostra ogni esigenza.
I metri portano l'approvazione pericolosa di area per la Repubblica popolare cinese.



caratteristica 2.product
Lo strumento è basato per principio della forza di Coriolis e permette alla misura diretta ed accurata di portata in peso senza alcuna conversione, correzione o modifica di pressione, della temperatura, della viscosità, o della densità. (Kg/h, t/h o g/s) direttamente sono visualizzati sul pannello dell'unità e sull'uscita elettronici sul retro dell'unità elettronica. protocollo di 0-10kHz, di 4 - 20mA e di comunicazione RS485. Il flussometro non ha parti mobili, la vasta gamma, l'accuratezza (± 0,2%), l'alta pressione, gamma di temperature ampia, può essere usato per misurare il flusso di fluido di grande viscosità (10000CP) e non newtoniano. Le caratteristiche dello strumento nel giacimento di petrolio, nella raffineria, nel prodotto chimico, nei materiali da costruzione, nell'alimento, nella medicina, nel cuoio, nella carta, nella pittura, nelle tinture, nell'energia nucleare, nella metallurgia, nello spazio aereo ed in altri settori sono ampiamente usate. L'acciaio inossidabile del tubo 316L di misura del sensore di flusso o materiale della lega del Kazakistan C, le componenti del sensore non è in contatto con la resistenza della corrosione media e buona.
L'installazione dello strumento facendo uso dell'operazione rapida e facile, stabile ed affidabile, è attualmente la maggior parte delle caratteristiche di flusso di molti strumenti, il nuovo flussometro di massa più popolare. Lo strumento secondo progettazione e la fabbricazione protette contro le esplosioni di per sé sicure di norme nazionali, segno protetto contro le esplosioni per l'EX ib IICT5Gb di d.





applicazione 3.Typical



4. Dimensioni di strumentazione



Disegni dimensionali di strumentazione







Dimensioni dello strumento su grande scala



Unità: millimetro



Modello	Flangia-ANSI B16.5 del collo della saldatura		A	B	C	E	F	W	G	K	d	D
	DN	Libbra
KMF-1-6c	100	150	670	510	740	858	1092	260	19,1	190,5	157,2	228,6
KMF-1-6CD	125	150	670	510	740	858	1092	260	22,4	215,9	185,7	254
KMF-1-6D	150	150	860	670	950	1130	1370	280	22,4	241,3	215,9	279,4



Dimensione dello strumento di medie dimensioni



Modello	Dimensione dello strumento di medie dimensioni		A	B	C	E	F	W	G	K	d	D
	DN	PN (MPa)
KMF-1-3A	10	4,0	280	210	235	285	485	80	14	60	41	90





Modello	langeGB-/T 9112-9124 - 2000		A	B	C	E	F	W	G	K	d	D
	DN	libbra
KMF-1-3B	15	300	280	210	275	325	525	80	15,7	66,55	35	95,2
KMF-1-4	20	300	290	230	325	375	575	90	19	82,5	42,9	117,3
KMF-1-5A	25	300	410	300	440	500	696	120	19	88,9	50,8	123,9
KMF-1-5B	40	300	520	360	480	585	790	130	22,3	114,3	73,15	155,4
KMF-1-6A	50	150	550	370	548	670	875	153	19,1	120,7	91,9	152,4
KMF-1-6AB	65	150	560	440	600	715	936	200	19,1	139,7	104,6	177,8
KMF-1-6B	80	150	600	470	650	767	988	220	19,1	152,4	127	190,5



Dimensioni miniatura di aspetto dello strumento



Unità: millimetro



Modello	Assuma la direzione del diametro esterno	PN (MPa)	A	B	C	E	F	W	G
KMF-1-1-A	6	25	160	165	180	140	150	53	7
KMF-1-1-B	8	25	160	165	180	140	150	53	7
KMF-1-2-A	8	25	175	208	245	185	188	53	7



Dimensione di piegamento micro- di aspetto dello strumento



Unità: millimetro



Modello	DN	L	H	W	H1
KMF-1-V-10	10	550	160	68	360
KMF-1-V-15	15	580	170	68	370
KMF-1-V-20	20	640	200	68	400
KMF-1-V-25	25	780	320	100	520
KMF-1-V-50	50	900	230	108	460
KMF-1-V-80	80	995	260	140	515
KMF-1-V-100	100	1300	350	150	605
KMF-1-V-150	150	1750	490	262	805
KMF-1-V-250	250	1920	510	262	825



Il trasmettitore dimensiona la dimensione



Unità: millimetro

	L	L1	L2	L4	L5	L6	L7	L8	L9	H4
Trasmettitore	156	125	118	130	54	102	180	45,4	85	32



Alimentazione elettrica dell'uscita e del segnale

5. Metodo dell'installazione





Installazione-normale orizzontale



Adatto a stati liquidi di misura, assicurarsi che il gas possa esistere nello scarico di gas





Orizzontale installazione-inverso





Adatto a stati di misura del gas, assicurarsi che il liquido possa essere scarico condensato



Installazione della bandiera con l'esclusione





Per i liquidi ed il liquido di grande viscosità e ad alta temperatura e lo svuotamento requirefrequent del liquido dalla conduttura



Installazione della bandiera semplice



Sia adatto a stati di straripamento, ma il dispositivo del comando allo sbocco del misuratore di portata è molto importante, se non c'è dispositivo del comando può produrre l'effetto del sifone, colpisce la misura del liquido


selezione 6.Instrument



Codice: KMF-1- guida di selezione del misuratore di portata del prodotto

Codice

Gamma di DN/Measuring

1A

Diametro: 3mm, 0-40kg/h

1B

diametro: 6mm, 0-100kg/h

2A

diametro: 8mm, 0-200kg/h

3A

diametro: 10mm, 0-5000kg/h

3B

diametro: 15mm, 0-1000kg/h

4

diametro: 20mm, 0-3000kg/h

5A

diametro: 25mm, 0-10th/h

5B

diametro: 40mm, 0-20th/h

6A

diametro: 50mm, 0-30th/h

6AB

diametro: 65mm, 0-50th/h

6B

diametro: 80mm, 0-100th/h

6C

diametro: 100mm, 0-150th/h

6CD

diametro: 125mm, 0-200th/h

6D

diametro: 150mm, 0-500th/h

6E

diametro: 200mm, 0-800th/h

6F

diametro: 250mm, 0-1000th/h

Codifichi l'uscita del trasmettitore

A

4-20mA (il flusso o la densità istantaneo è facoltativa); 0-10KHz (segnale di impulso istantaneo di flusso); RS485 Modbus RTU; HART

Codifichi l'alloggio del trasmettitore

B

Fonda sotto pressione le dimensioni del foro dei collegamenti delle coperture della lega di alluminio: M20*1.5

Codifichi la valutazione di pressione

16

1.6MPa

40

4.0MPa

xx

Personalizzazione speciale: facendo uso di questa lettera da chiedere la personalizzazione, informi prego la valutazione di pressione

Codifichi la valutazione della temperatura

A

-50~150℃

B

-50~250℃

C

-50~350℃

D

-200~150℃

Codifichi la classe di precisione

N

0,20%

M.

0,15%

H

0,10%

Codifichi il collegamento di pressione

F

L'ANSI delle flange GB/T 9123.1-2000 di norma salda l'Flangia-ANSI B16.5 del collo

W

Tipo di salute

L

Filo di saldatura

T

Personalizzazione

Codifichi il certificato di ispezione

F

Norma della fabbrica: certificato di prova della fabbrica

I

GB: certificato di terzi di verifica

Codifichi il materiale

A

Tubo di misurazione: 316L

C

Tubo di misurazione: Hastelloy

F

Tubo di misurazione: spruzzo interno PTFE della parete (per il grande diametro)

T

Personalizzazione speciale: facendo uso di questa lettera da chiedere la personalizzazione, informi prego la valutazione di pressione

Codifichi il trasmettitore

A

Tipo integrato

B (XX)

Tipo spaccato (lunghezza di cavo), con il sostegno

Codifichi il segno protetto contro le esplosioni

A

Exd II CT5 GB

KMF-1-

3b (0~800kg/h)

A

B

40

A

N

F

F

A

B (10)

A

Informazioni tipiche di ordini
