| Luogo di origine: | Cina (continente) |
| Marca: | Kacise |
| Certificazione: | certificate of explosion-proof, CE |
| Numero di modello: | GXEFM2000 |
| Prezzo: | Negotiable |
|---|---|
| Imballaggi particolari: | ogni unità ha singola scatola e tutte le scatole sono imballate in imballaggi di serie o i clienti r |
| Tempi di consegna: | 5-8 giorni del lavoro |
| Termini di pagamento: | L/C, D/A, T/T, D/P, Western Union, MoneyGram |
| Capacità di alimentazione: | 1000 pezzi a settimana |
| Prodotto: | Misuratore di portata elettromagnetico | Tipo: | GXEFM2000 |
|---|---|---|---|
| Principio di misurazione: | La legge di Faraday | Gamma di applicazione: | Liquidi elettricamente conduttivi |
| Valore misurato primario: | Velocità di flusso | Valore misurato secondario: | Flusso di volume |
| Evidenziare: | misuratore di portata dell'acqua di scarico,metro elettromagnetico di scorrimento dell'acqua |
||

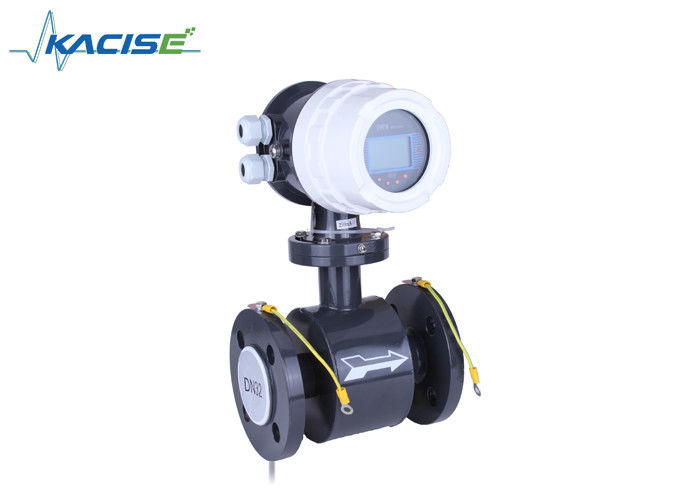

I misuratori di portata elettromagnetici di serie GXEFM2000 sono intesi per la misura fluida nella maggior parte delle industrie compreso l'acqua, l'acqua di scarico, l'alimento e la bevanda, farmaceutico e chimico.
Ci sono due componenti di base del misuratore di portata elettromagnetico.
I vantaggi dei misuratori di portata elettromagnetici di serie EFM2000 sono come segue.
1: Nessun ostacolo è esistito nel tubo di misurazione, in modo dalla perdita di pressione è zero, appena bloccato.
2: La richiesta di anticorrosivo, resistenza all'usura può essere soddisfatta, se gli elettrodi ed il materiale adeguati del rivestimento sono adottano.
3: I risultati di misurazione non hanno relazione con i parametri fisici di liquido, quale pressione, la temperatura. Viscosità di densità, tasso di conducibilità, ecc. Non è influenzata dalle circostanze, in modo dall'accuratezza è alta, il processo di lavoro è stabile ed affidabile.
4: Adotti l'indicatore doppio di flusso di fila di matrice indietro accesa del punto, visualizzi l'istantaneo ed il volume accumulativo, inoltre visualizza simultaneamente lo stato, i parametri, i misuratori, ecc. di lavoro.
5: Il campo di misura è disponibile di questo misuratore di portata è ampio, il tasso della gamma di lt normalmente è 20:1, può raggiungere generalmente 150: 1.
6: Questo misuratore di portata ha uscite multi tipe, può essere abbinato con il computer, unità combinata dello strumento, può soddisfare le richieste di stampa, della comunicazione e della rete.
| Principio di misurazione |
La legge di Faraday
|
| Gamma di applicazione | Liquidi elettricamente conduttivi |
| Valore misurato | |
| Valore misurato primario | Velocità di flusso |
| Valore misurato secondario | Flusso di volume |
| Gamma di flusso |
0,15… 15m/s; 0,02… +40ft/s |
| Attribuzione di medium di flusso |
Conduttività elettrica: ≥5μs/cm Gamma di temperature media -20 a 392˚F (- 29 - 200˚C) ˚F del passeggero 480 (˚C) 250 Quasi tutti i tipi di liquido acido dell'alcali |
260E è un tipo trasmettitore elettromagnetico di spaccatura. 260D e 260A sono tipo compatto trasmettitore.
| Trasmettitore | Caratteristiche generali |
 |
Tastiera passante infrarossa di telecontrol, tutte le funzioni del convertitore di controllo lontano-non trattato. |
| Uscite di impulso e di HART/Analog disponibili, uscita disponibile, Profibus-DP di Modbus-RTU RS-485 e di impulso disponibile | |
| Allarmi le uscite disponibili, allarme anormale di OC di portata del tubo vuoto disponibile | |
| Tempo di registrazione in cui giro-fuori di potere, di registrare automaticamente periodo rotto potere del sistema di strumento e della recluta contare il cambiamento continuo mancante; Funzione della registrazione dell'ora lorda, registrare il cambiamento continuo lordo entro l'ora, misura per la misura cronometrata; | |
| Multi pannello di lingua disponibile. | |
|
|
Tastiera passante infrarossa di telecontrol, tutte le funzioni del convertitore di controllo lontano-non trattato. |
| Entrambi i 85V--250VAC and16V--36VDC; alimentazione elettrica disponibile | |
| Multi pannello di lingua disponibile | |
|
Funzione della registrazione dell'ora lorda, registrare il cambiamento continuo lordo entro l'ora, misura per la misura cronometrata; |
| Comunicazione senza fili di GPRS disponibile con alimentazione a batteria | |
| Multi pannello di lingua disponibile. | |
|
|
multi sensori di sostegno per 1 trasmettitore |
| speciale per l'applicazione di industria del controllo dei processi | |
| Multi pannello di lingua disponibile. |
Il diametro del tubo del sensore è disponibile da 15mm a 3000mm. scelga il diametro del tubo e la dimensione adeguati del campo dell'applicazione.
| Norminal Diamter (millimetri) | Pressione trattata massima MPa* | L | D | D0 | H | h | n-Ø |
| 10 | 4,0 | 150 | 90 | 60 | 220 | 102 | 4-Ø14 |
| 15 | 150 | 95 | 65 | 222 | 106 | 4-Ø14 | |
| 20 | 150 | 105 | 75 | 230 | 110 | 4-Ø14 | |
| 25 | 150 | 115 | 85 | 235 | 115 | 4-Ø14 | |
| 32 | 150 | 140 | 100 | 255 | 122 | 4-Ø18 | |
| 40 | 150 | 150 | 110 | 260 | 127 | 4-Ø18 | |
| 50 | 200 | 165 | 125 | 270 | 140 | 4-Ø18 | |
| 65 | 200 | 185 | 145 | 275 | 148 | 8-Ø18 | |
| 80 | 200 | 200 | 160 | 280 | 154 | 8-Ø18 | |
| 100 | 1,6 | 250 | 220 | 180 | 290 | 163 | 8-Ø18 |
| 125 | 250 | 250 | 210 | 320 | 175 | 8-Ø18 | |
| 150 | 300 | 285 | 240 | 330 | 200 | 8-Ø22 | |
| 200 | 1,0 | 350 | 340 | 295 | 340 | 220 | 8-Ø22 |
| 250 | 400 | 395 | 350 | 360 | 240 | 12-Ø22 | |
| 300 | 500 | 445 | 400 | 405 | 285 | 12-Ø22 | |
| 350 | 500 | 505 | 460 | 440 | 30 | 16-Ø22 | |
| 400 | 600 | 565 | 515 | 470 | 350 | 16-Ø26 | |
| 450 | 600 | 615 | 565 | 500 | 380 | 20-Ø26 | |
| 500 | 600 | 670 | 620 | 530 | 410 | 20-Ø26 | |
| 600 | 600 | 780 | 725 | 590 | 470 | 20-Ø30 | |
| 700 | 700 | 895 | 840 | 650 | 530 | 24-Ø30 | |
| 800 | 800 | 1015 | 950 | 720 | 600 | 24-Ø33 | |
| 900 | 900 | 1115 | 1050 | 770 | 650 | 28-Ø33 | |
| 1000 | 1000 | 1405 | 1160 | 830 | 700 | 28-Ø36 | |
| 1200 | 0,6 | 1200 | 1405 | 1340 | 950 | 800 | 32-Ø33 |
| 1400 | 1400 | 1630 | 1560 | 1050 | 900 | 36-Ø36 | |
| 1600 | 1600 | 1830 | 1760 | 1150 | 1000 | 40-Ø36 | |
| 1800 | 1800 | 2040 | 1970 | 1250 | 1100 | 44-Ø39 | |
| 2000 | 2000 | 2265 | 2180 | 1350 | 1200 | 48-Ø42 | |
| 2200 | 0,25 | 2200 | 2405 | 2340 | 1450 | 1300 | 52-Ø33 |
* ad alta pressione può essere ordinato specialmente, non là è prodotto nello stoccaggio.
| Fodera | Note | Limiti temporanei | Tipo e linea dimensione | |
|
Neoprene | Applicato tipicamente ad acqua ed all'acqua di mare. Abrasione resistente ai residui con le piccole particelle. |
0 a 185˚F (- 18 - 85˚C) |
DN 50 - 2000 2 - A 80 pollici |
|
Poliuretano | Applicato tipicamente a residui (nessun prodotti chimici). Abrasione resistente ai residui con le piccole particelle. speciale per residui ed i residui del prodotto chimico |
0 a 140˚F (- 18 - 60˚C) |
DN15 - 900 0.5 - A 36 pollici |
|
FVMQ | Tipicamente per le acque ad alta temperatura, resistenza all'abrasione, ma prestazione di anti-corrosività non buona |
0 a 392˚F (- 18 - 200˚C) ˚C del passeggero 250 |
DN50-1200 2-50inch |
|
F4 (PTFE) |
MIGLIORE FLUOROPOLYMER Più redditizio di PFA. Resistenza chimica eccellente, ma meno resistenza all'abrasione che PFA. |
-20 a 350˚F (- 29 - 177˚C) |
DN10 -1600 0,4 -63inch |
|
PFA |
MIGLIORE FLUOROPOLYMER Resistenza eccellente ai prodotti chimici ed all'abrasione. Adatto a qualsiasi applicazione. |
-20 a 350˚F (- 29 - 177˚C) |
DN10 – 400 A 0.4-16 pollici |
|
ETFE |
BUON FLUOROPOLYMER Simile prodotto chimico e resistenza all'abrasione a PTFE, ma una temperatura più bassa di maxium e più costoso. |
-20 a 300˚F (- 29 - 149˚C) |
15-3000mm flangiato 0.5 - A 115 pollici Wafer 15 - 200mm 0.5 - 8inch |
| Materiale | Descrizione di applicazione |
| 316LSST | Materiale standard dell'elettrodo. Compatibile con la maggior parte delle applicazioni a base d'acqua di concentrazione bassa. Eviti utilizzare inossidabile nelle applicazioni dell'acido di più alta concentrazione. Quale il rifornimento idrico municipale, rifornimento idrico industriale, processo dell'acqua freatica, liquido chimico corrosivo debole |
| Hastelloy B | Ideale per acido cloridrico (concentrazione abbassa than10% v/v), il fosfato, gli acidi organici, idrossido di sodio. |
| Hastelloy C276 | Uso in medium agli acidi di alta concentrazione in cui SST non è accettabile. Uso nelle applicazioni con le alte concentrazioni nel cloruro, quale l'acqua di mare, |
| Platino | Ideale per le applicazioni del liquore trovate in industria della carta e della pasta di legno. Inoltre ideale come opzione di riserva dell'elettrodo per riguardare quasi ogni applicazione in una pianta. Compatibile con quasi ogni liquido di processo. |
| Tantalio | L'ideale per l'acido di alta concentrazione scorre quali gli acidi fluoridrici cloridrici e. |
| Titanio | Ideale per le applicazioni (basse) caustiche di alta concentrazione quali gli idrossidi di potassio e del sodio. |
| carburo del wolframio |
Ideale per cartapesta, acque luride un certo genere di residui con le micro particelle; Non adeguato per acido inorganico, acidi organici, fulid dell'ossido. |
Chieda il suggerimento prima dell'ordinazione riguardo al materiale dell'elettrodo stato necessario
| Codice di modello di suffisso | Descrizione | ||||||||||
| GXEFM2000 | -1200 | - COM | -4mA | - Hart | - CC | - Pinta | - Teflon1 | - Il GR | - D1400 | - Exd IIC T6 GB | |
| Diametro | - | Quattro Digitals: per esempio: 0010: 10mm: 0015:15mm 0100: 100mm 1000: 1000mm | |||||||||
| Trasmettitore | - COM | Tipo compatto | |||||||||
| - Rem | Tipo a distanza | ||||||||||
| - Pipistrello | Tipo dell'alimentazione a batteria | ||||||||||
| - PRO | tipo del controllo dei processi | ||||||||||
| Segnale Outpt | - N | Nessun'uscita | |||||||||
| -4mA | 4-20mA | ||||||||||
| - Pul | impulso 1~5KHz | ||||||||||
| -4Pul | 4~20mA/1~5KHz | ||||||||||
| Comunicazione | - N | Nessuna comunicazione | |||||||||
| - Hart | HART | ||||||||||
| - MOD | MODBUS-RTU | ||||||||||
| - PRO | PROFIBUS | ||||||||||
| - GPRS | Rete di GPRS | ||||||||||
| - CDMA | Rete di CDMA | ||||||||||
| - WHRT | HART senza fili | ||||||||||
| - Altro | ordine speciale | ||||||||||
| Alimentazione elettrica | - CA | 85V ~250Vac@46 ~63Hz 20W nominale |
|||||||||
| - CC | 20~36VDC 20W nominale | ||||||||||
| - Pipistrello | Alimentazione a batteria | ||||||||||
| - Bat+ | La batteria +12Vdc si raddoppia l'alimentazione elettrica | ||||||||||
| Altro | richiesta speciale | ||||||||||
| Materiale di Electorde | -316L | Acciaio inossidabile 316L | |||||||||
| - HasB | Hastelloy B | ||||||||||
| - HasC | Hastelloy C276 | ||||||||||
| - Pinta | Platino | ||||||||||
| - Tum | Tantalio | ||||||||||
| - Ti | Titanio | ||||||||||
| - WC | carburo del wolframio | ||||||||||
| Materiale della fodera | - Rub1 | Neoprene (- 20-60℃) | |||||||||
| - Rub2 | Neoprene (- 20-90℃) | ||||||||||
| - Tef1 | polytetrafluroethylene (- 30-120℃) | ||||||||||
| - Tef2 | polytetrafluroethylene (- 20-160℃) | ||||||||||
| - P | Poliuretano | ||||||||||
| - FVMQ | FVMQ | ||||||||||
| - PFA | DFA | ||||||||||
| - ETFE | Tetraflurorethylene dell'etilene | ||||||||||
| Messa a terra dell'anello a massa | - N | Nessun anello al suolo | |||||||||
| - Il GR | Messa a terra dell'anello a massa | ||||||||||
| - GE | Messa a terra dell'elettrodo a massa | ||||||||||
| Attributo di collegamento bagnato della parte | - DXX | DXX: D06, D10, D16, D25, D40 D06: BACCANO PN6: D10: BACCANO PIN10D16: BACCANO PN16; D25: BACCANO PN25 D40: BACCANO PN40 ecc |
|||||||||
| - ASCIA | ASCIA: A1, A3, A6 A1: ANSI 150#; A3: ANSI 300# A6: ANSI 600# | ||||||||||
| - JX | JX: J1, J2, J3 J1: JIS10K; J2: JIS 20K; J3: JIS 30K |
||||||||||
| - WF | Collegamento del wafer (disponibile per DN2.5; Materiale del corpo del misuratore di portata DN6): acciaio inossidabile | ||||||||||
| - TR | Tri morsetto per tipo sanitario (materiale del corpo: acciaio inossidabile) | ||||||||||
| grado a prova di esplosiva | - Exd IIC T6 GB | Exd IIC T6 GB | |||||||||
| - N | non abbia bisogno di | ||||||||||
