| Luogo di origine: | Cina (continente) |
| Marca: | KACISE |
| Certificazione: | CE |
| Numero di modello: | ROB100 |
| Quantità di ordine minimo: | 1 Piece / Pieces |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | richieste dei clienti o del cartone disponibili |
| Tempi di consegna: | 5 giorni lavorativi dopo il pagamento |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 1000 Pezzo / Pezzi a settimana |
| Nome: | Sensore di inclinazione di alta precisione | Tipo: | Serie ROB100 |
|---|---|---|---|
| Caratteristica: | Alta precisione e stabilità a lungo termine | Norme: | CE |
| Evidenziare: | inclinometri e sensori di inclinazione,sensore elettronico di inclinazione |
||
Utilizzando la tecnologia dei sistemi microelettromeccanici (MEMS), questo approccio lungimirante integra perfettamente sia le misurazioni della velocità angolare che quelle dell'accelerazione lineare.Il sistema combinato che ne risulta consente misure complete, compresi l'angolo di rotolamento, l'angolo di passo, l'accelerazione tridimensionale e la velocità angolare tridimensionale.
I dati acquisiti relativi all'angolo di posizione e alla deviazione della velocità angolare sono sottoposti a un processo di stima e correzione preciso, agevolato dall'implementazione dell'algoritmo del filtro Kalman.Questo metodo garantisce la determinazione accurata e affidabile degli angoli di orientamento e delle velocità angolari, risultando particolarmente efficace nelle applicazioni in cui è fondamentale una misurazione precisa del movimento e dell'orientamento.
Introduzione

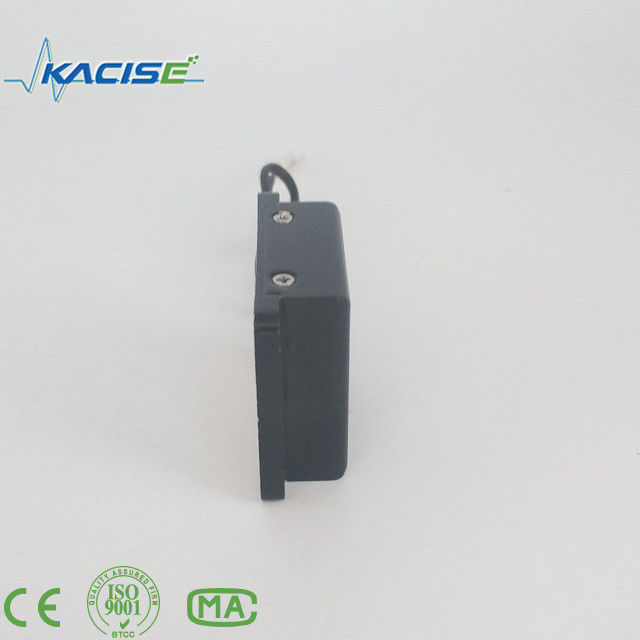

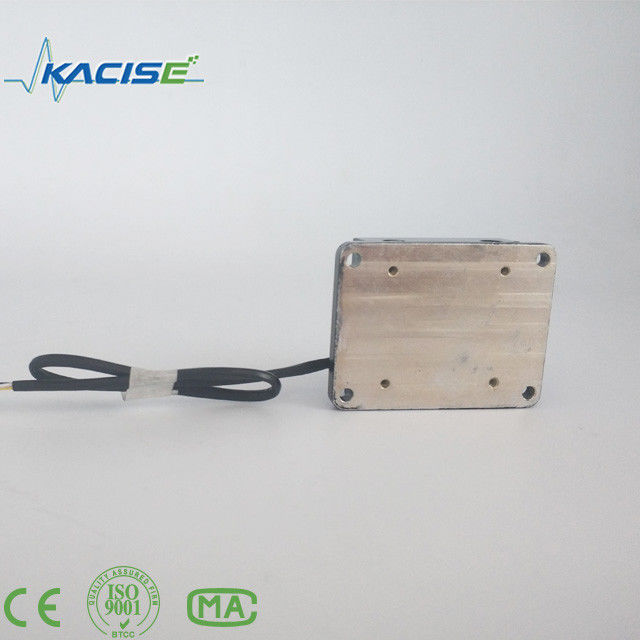

Il sensore di inclinazione della serie ROB100, progettato da Xi'an Kacise Optical Co., Ltd.,è un dispositivo basato su MEMS conveniente specificamente progettato per misurare l'angolo tra la superficie misurata e il piano orizzontale. integrato con un sistema di controllo MCU, questo sensore garantisce la compensazione della temperatura in tutto il suo intervallo di temperatura operativa (-45°C~+85°C).il sensore subisce due cicli di correzione della non linearità.
Nel caso della variante del sensore di inclinazione a doppio asse, il ROB100 utilizza un sofisticato metodo di calcolo basato sugli angoli di inclinazione e di rotolamento, come definiti dal sistema di navigazione inerziale.Questo approccio trascende una semplice combinazione meccanica di due assi, per soddisfare le diverse esigenze di misurazione in vari campi di controllo.
Il sensore, che opera secondo il principio della gravità sensibile della terra, fornisce in tempo reale l'uscita dell'angolo di posizione corrente rispetto al piano orizzontale.e il sensore dimostra una robusta resistenza alle interferenze elettromagnetiche esterne, che lo rende adatto per un funzionamento prolungato in ambienti industriali difficili. Si rivela una soluzione ideale per applicazioni nel controllo dell'automazione industriale, misurazione delle piattaforme,e altri settori in cui è fondamentale una misurazione precisa dell'atteggiamento.
Sebbene il sensore sia particolarmente adatto per le misurazioni dinamiche in condizioni statiche o di cambiamento lento, non è raccomandato per applicazioni che comportano rapidi cambiamenti dinamici.Questo delinea i suoi casi di utilizzo ottimali e sottolinea la sua efficacia in scenari che richiedono misurazioni accurate e stabili dell'atteggiamento.
Caratteristiche
Correzione del segnale, compensazione e riduzione del rumore basata su microprocessore nell'intero intervallo di temperatura (-45 °C ~ +85 °C).
Sistema di controllo MCU con compensazione della temperatura incorporata per una maggiore precisione.

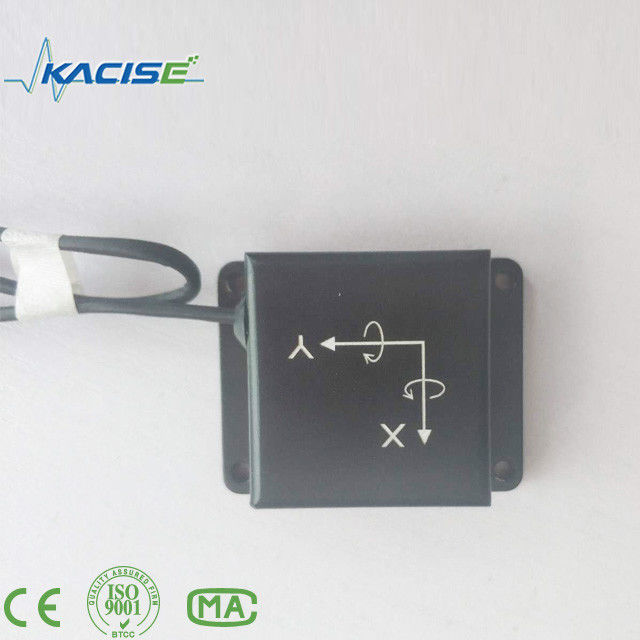

Sensore di inclinazione a doppio asse che utilizza un sofisticato metodo di calcolo per gli angoli di inclinazione e di rotolamento.
Utilizza il principio della gravità sensibile della terra per l'uscita dell'angolo di posizione in tempo reale.
Facile da installare e resistente alle interferenze elettromagnetiche esterne.
Adatto per il funzionamento a lungo termine in ambienti industriali difficili.
Ideale per applicazioni nel controllo dell'automazione industriale, nella misurazione della piattaforma e nei settori correlati che richiedono una misurazione precisa dell'atteggiamento.
Portata di applicazione
L Misurazione dell'inclinazione, sistema di controllo stabile
l Stabilità e controllo della piattaforma, guida inerziale e navigazione
Principali indicatori di prestazione tecnica
| Prestazioni | |
| Intervallo di misura dell'angolo (°) |
Asse X ± 90° Asse Y ± 90° |
| Risoluzione (°) | ≤ 0.02 |
| zero di offset ((°) | ≤ 0.2 |
| Zero ripetibilità | ≤ 0.05 |
| Errore non lineare | ≤ 0.1 |
| larghezza di banda (Hz) | ≥ 10 Hz |
| programma stabile (sec) | 1 |
| Indicatori ambientali | |
| temperatura di conservazione (°C) | - 55°C ≈ 100°C |
| Temperatura di funzionamento (°C) | -45°C ∼85°C |
| Impatto (g) | 20000 |
| Indice elettrico | |
Dimensioni ((mm):
