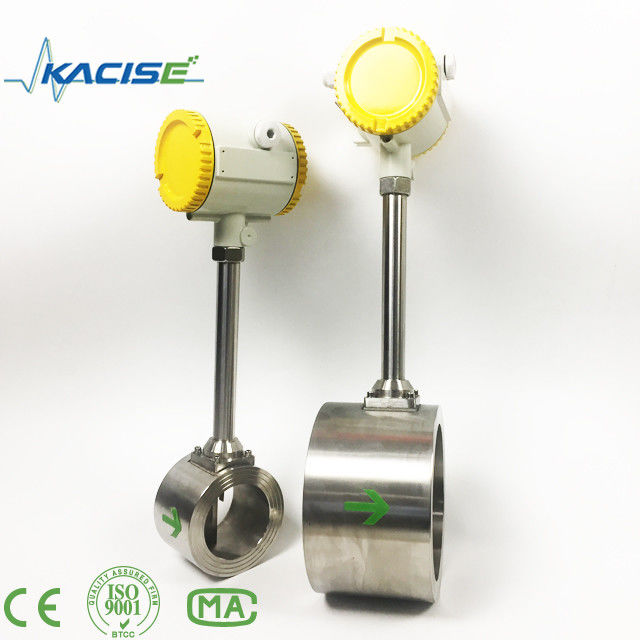

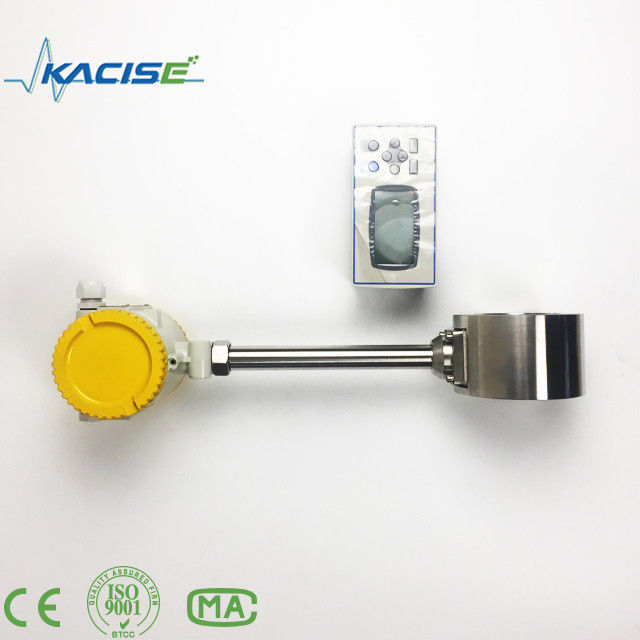

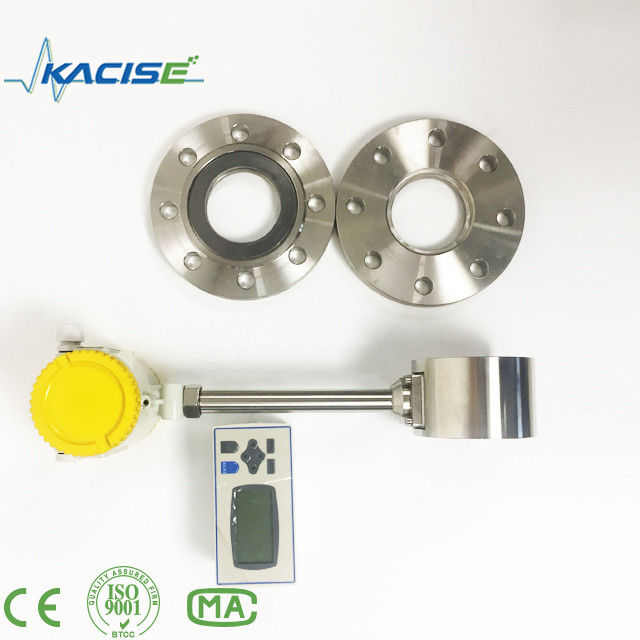

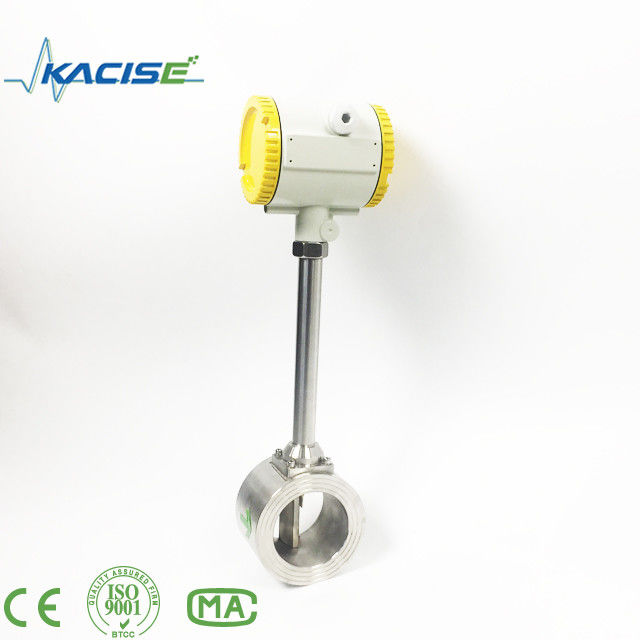

Misuratore di portata lungo di vortice del gas di tempo di impiego con approvazione stabile del CE di prestazione

Dettagli:

Luogo di origine:	La Cina
Marca:	Kacise
Certificazione:	CE
Numero di modello:	Serie di KVF

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	Negotiable
Imballaggi particolari:	ogni unità ha singola scatola e tutte le scatole sono imballate in imballaggi di serie o i clienti r
Tempi di consegna:	8
Termini di pagamento:	Western union, T/T
Capacità di alimentazione:	2000 pezzi alla settimana

Contatto

Descrizione di prodotto dettagliata

Materiale:	SST	Medium:	Ossigeno dell'aria, gas naturale del gas di carbone
Accuratezza:	1.0	di uscita:	4-20ma, HART, Modbus, RS485, opzioni RS232
Alimentazione:	12~28VDC, 85~265VDC	Condizione di gestione:	Temperatura: Umidità di -25℃~60℃: 5%~9
Evidenziare:	metro appiattito del flusso d'aria , tipo misuratore di portata di inserzione

Misuratore di portata a vortice a gas

Name: Misuratore di portata lungo di vortice del gas di tempo di impiego con approvazione stabile del CE di prestazione
Brand: Kacise
SKU: Serie di KVF
Price: 1.00 USD
Availability: InStock
Rating: 4.8 (140 reviews)

Applicazione

Aria, aria compressa, ossigeno, azoto, gas di carbone, gas naturale, gas chimico, ecc.

caratteristica

1. Senza parti mobili e adottare una struttura semplice, è molto facile da installare e mantenere il prodotto.
2. L'uscita del sensore è con segnale a impulsi, esiste una relazione lineare tra la frequenza del segnale e la portata effettiva
del mezzo Il prodotto ha prestazioni stabili e nessuna deriva alla deriva, offrendo il tipo di sensore di inserimento e di tubo
opzioni.
3. Ampio intervallo di misurazione, il rapporto di gamma massima potrebbe arrivare a 20: 1
4. Bassa perdita di pressione e consumo.
5. Misurare i componenti non a contatto con il mezzo, che ha aiutato il prodotto a mantenere prestazioni stabili
e lunga durata.
6. Assemblare con un circuito anti-interferenza e sensori antivibranti, che potrebbero garantire l'anti-vibrazione
prestazione del prodotto

introduzione

Il misuratore di portata Vortex si basa sul principio del vortice di Karman
ricerca e produzione, principalmente per
fluido industriale di misura del flusso del tubo industriale, come un gas, liquido,
vapore e altri media. Presenta una piccola perdita di pressione, grande
campo di misura, alta precisione nella misurazione del volume reale
il flusso è difficilmente influenzato dalla densità del fluido, dalla pressione, dalla temperatura, dalla viscosità
e altri parametri. Nessuna parte meccanica in movimento, quindi alta affidabilità
e bassa manutenzione. I parametri dello strumento possono essere a lungo termine.
I sensori di sforzo piezoelettrico del misuratore di portata a vortice, ad alta affidabilità, possono funzionare
entro la gamma di temperature di funzionamento di -20 ℃ ~ + 250 ℃ per.
Segnali analogici standard, uscita segnale digitale a impulsi, facilmente con
computer e altri sistemi digitali che supportano l'uso di un altro
strumenti di misura avanzati e ideali.

Parametro

Articolo	Dati
medio	Aria, aria compressa, ossigeno, azoto, gas di carbone, gas naturale, gas chimico, ecc.
Precisione	Tipo di tubo: Classe 1.0 Tipo di inserzione: Classe 2.5
Temperatura media	-40 ℃ ~ + 400 ℃
Pressione nominale	≤1.6Mpa (offerta ≤2.5Mpa e ≤4.0Mpa personalizzazione)
Portata	5-60m / s
Produzione	Impulso di tensione, uscita 4-20mA, opzioni HART, Modbus, RS485, RS232.
Installazione	Flangia, flangia di serraggio, inserzione, minaccia, connessione a morsetto
Energia	12 ~ 28VDC; 85 ~ 265VAC (display remoto); batteria al litio da 3,6 V (sul display del sito)
Condizione di funzionamento	Temperatura: -25 ℃ ~ 60 ℃ Umidità: 5% ~ 90%

Portata

DN (mm)	liquild		Gas
DN (mm)	forma normalizzata	forma estesa	Gas
15 (1/2 '')	0.8 ~ 6	0.5 ~ 8	6 ~ 40	5 ~ 50
20 (3/4 '')	1 ~ 8	0.6 ~ 12	8 ~ 50	6 ~ 60
25 (1 '')	1.5 ~ 12	0.8 ~ 16	10 ~ 80	8 ~ 120
40 (11/2 '')	2.5 ~ 30	2 ~ 40	25 ~ 200	20 ~ 300
50 (2 '')	3 ~ 50	2.5 ~ 60	30 ~ 300	25 ~ 500
65 (2 1/2 '')	5 ~ 80	4 ~ 100	50 ~ 500	40 ~ 800
80 (3 '')	8 ~ 120	6 ~ 160	80 ~ 800	60 ~ 1200
100 (4 '')	12 ~ 200	8 ~ 250	120 ~ 1200	100 ~ 2000
125 (5 '')	20 ~ 300	12 ~ 400	160 ~ 1600	150 ~ 3000
150 (6 '')	30 ~ 400	18 ~ 600	250 ~ 2500	200 ~ 4000
200 (8 '')	50 ~ 800	30 ~ 1200	400 ~ 4000	350 ~ 8000
250 (10 '')	80 ~ 1200	40 ~ 1600	600 ~ 600	500 ~ 12000
300 (12 '')	100 ~ 1600	60 ~ 2500	1000 ~ 10000	600 ~ 16000
400 (16 '')	200 ~ 3000	120 ~ 5000	1600 ~ 16000	1000 ~ 25000
500 (20 '')	300 ~ 5000	200 ~ 8000	2500 ~ 25000	1600 ~ 40000
600 (24 '')	500 ~ 8000	300 ~ 10000	4000 ~ 40000	2500 ~ 60000

Selezione

Serie KVF											Nota
Diametro nominale	DNX X										DN15 ~ DN1800 (mm)
Struttura		F									Tipo remoto con display
		Y									Tipo compatto con display
Precisione			UN								Tipo di tubo: Classe 1.0
			B								Tipo di inserimento: Classe 2.5
Pressione nominale				16							1.6Mpa
				XX							Personalizzazione
Max. Temp. di media					M						<250 ℃
					H						> 250 ℃
Altra funzione						P					Con compensazione della pressione
						T					Con compensazione della temperatura
						PT					Con compensazione di pressione e temperatura
Energia							1				12 ~ 28VDC
							2				Batteria al litio da 3,6 V (sul display del sito)
							3				85 ~ 265 VAC (display remoto)
Produzione								UN			4-20 mA
								M			Impulso di tensione
								H			HART
								R1			RS232
								R2			RS485
Installazione									1		Flangia
									2		Flangia di serraggio
									3		Inserimento
									4		Filo
									5		morsetto
A prova di esplosione										UN	Nessuna prova di esplosione
										B	A prova di esplosione intrinseca
										sol	A prova di fiamma
