Luogo di origine: | Shaanxi, Cina (continente) |
Marca: | KACISE |
Certificazione: | CE |
Numero di modello: | GXPS400M |
Quantità di ordine minimo: | 1piece |
---|---|
Imballaggi particolari: | ogni unità ha singola scatola e tutte le scatole sono imballate in imballaggi di serie o i clienti r |
Capacità di alimentazione: | 2000 pezzi/pezzi alla settimana negoziabile |
Campo di pressione: | 0~1 ...... 200mH20 | Accuratezza: | 0.1%F.S, 0.25%F.S, 0.5%F.S |
---|---|---|---|
Temperatura di funzionamento: | -40°C~85°C | Segnale di uscita: | 4~20mA 0/1~5Vdc 0~10V |
Alimentazione elettrica: | 10~30Vdc 6~24Vdc/ac 11~30Vdc/ac | Compatibilità media: | Tutto il compatibile medio caustico con 1Cr18Ni9Ti |
Evidenziare: | sensore di pressione di alta precisione,Moltiplicatore di pressione Piezoresistive |
Introduzione
Il sensore livellato liquido introdotto è un genere di sensore di pressione per la misurazione del livello liquido. Sulla base del principio che la pressione idrostatica misurata è proporzionale all'altezza del liquido, la pressione statica è convertita in segnale elettrico usando l'elemento sensibile diffuso isolato del silicio o il sensore sensibile alla pressione capacitivo ceramico e poi è convertita in segnale elettrico standard con la compensazione di temperatura e la correzione lineare. È generalmente adatto a misura livellata liquida di vari media in petrochimico, metallurgia, energia elettrica, rifornimento idrico drenaggio e farmaceutico e, protezione dell'ambiente ed altri sistemi ed industrie.
Sulla base del principio che la pressione idrostatica misurata è proporzionale all'altezza del liquido, il trasmettitore livellato liquido immersione tipo usa l'effetto piezoresistive del silicio diffuso o del sensore ceramico per convertire la pressione statica in segnale elettrico. Dopo la compensazione di temperatura e la correzione lineare. Convertito all'uscita corrente standard del segnale di 4-20 MADC. La parte del sensore del trasmettitore del livello di ingresso può direttamente essere messa nel liquido, la parte del trasmettitore può essere riparata dalla flangia o il sostegno, l'installazione e l'uso è molto convenienti.

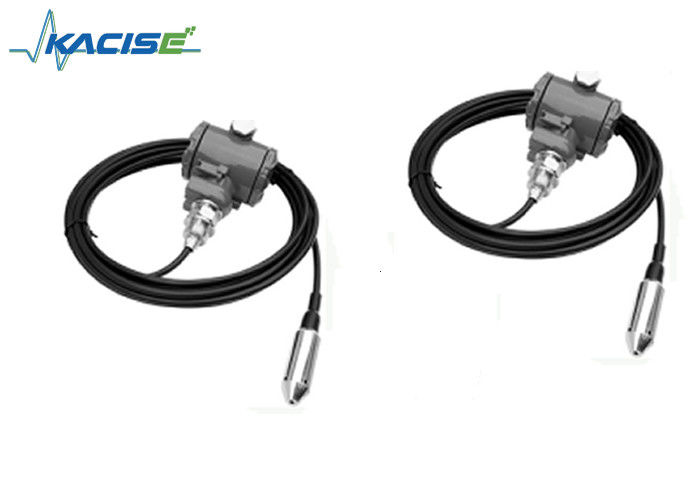

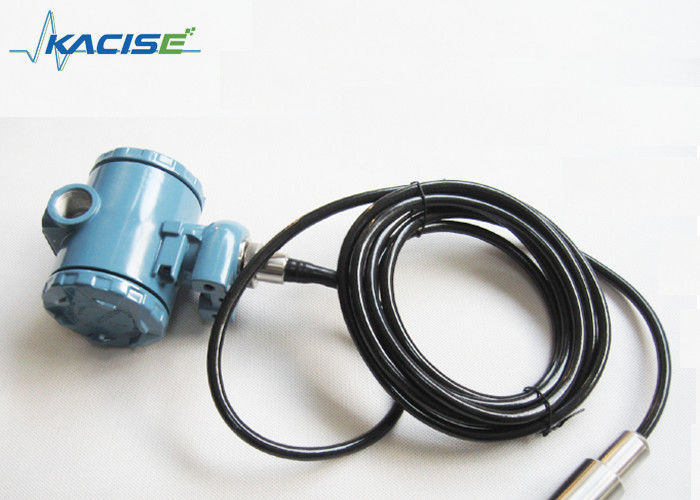

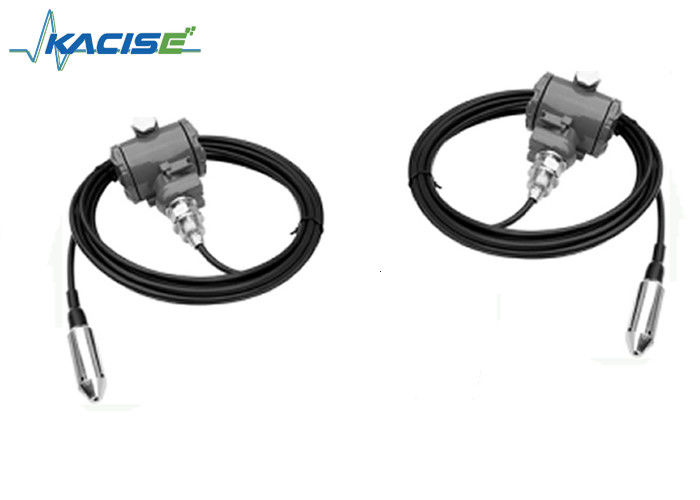

Il trasmettitore del livello di serie di GXPS400M è una stabilità altamente affidabile e alta, l'alta precisione, la piccola dimensione, trasmettitore livellato spaccato. Ampiamente usato nella rilevazione di un tubo di diametro basso e nel livello liquido nell'altezza del liquido del bacino idrico. Quale acqua, olio, liquidi leggermente corrosivi.
Il prodotto usa la struttura di acciaio inossidabile 1Cr18Ni9Ti con del il centro ripieno petrolio di pressione dell'importazione, zoom dedicato e circuito di conversione del trasmettitore I/di V, che può facilitare la loro calibratura zero e completa e regolamento programmabile esterno della portata e zero.
L'abrasione, il petrolio, l'acido e l'alcali resistenti, cavo respirabile speciale ad alta resistenza possono essere usati secondo la configurazione del sito.
Il certificato di per sé sicuro; protetto contro le esplosioni; Certificato del CE.
Non polarità; cavo dell'uscita di circolazione dell'uscita del tre-cavo e bifilare di tensione per sia CA che CC.
Applicazione
Caratteristica
Definizione elettronica dei segnali e dell'interfaccia
Copertura posteriore dentro la definizione terminale del collegamento | ||||
Segno | + | - | ||
Corrente | 24Vdc | 4~20mA | Schermato | |
Tensione | 24V (+) | Vout | 24V (-) | Schermato |
Parametro
Spec. | Valore | |||
Campo di pressione |
0~1 ...... 200mH20 9.8KPa… 1900KPa 0.09bar… 19.6bar 0.09atm… 19.3atm 1.4psi… 284psi 2.8inchHg… 579inchHg |
|||
Pressione del carico | pressione di valore nominale di 1,5 volte | |||
Pressione della rottura | pressione di valore nominale di 3 volte | |||
Accuratezza | 0.1%F.S, 0.25%F.S, 0.5%F.S | |||
Stabilità | Valore tipico 0.1%F.S/year, massimo 0,2% F.S | |||
Temperatura di funzionamento | -40°C~85°C | |||
Temperatura della compensazione | -10°C~70°C | |||
Compatibilità media | Tutto il compatibile medio caustico con 1Cr18Ni9Ti | |||
Prestazione elettrica | un sistema di 2 cavi | un sistema di 3 cavi | ||
Segnale in uscita | 4~20mA | 0/1~5Vdc | 0~10V | |
Alimentazione elettrica | 10~30Vdc | 6~24Vdc/ac | 11~30Vdc/ac | |
Pressione del carico | (U-10)/0,02 (Ω) | >100kΩ | ||
Isolamento | >100M Ω@50V | |||
Forza elettrica | 500V@60 secondo | |||
Vibrazione/impatto | 10g/5~2000Hz, seno 11ms delle asce X/Y/Z20g | |||
Collegamento elettrico | Impermeabilizzi il cavo outlet+ due ring+ rettangolare che sigilla la colla della guarnizione gum+ di ring+; IP68 | |||
Canale di compressione | Tipo sommergibile, dimensione di trasmissione M27×1.5 del collegamento della testa di pozzo della scatola | |||
Tipo di pressione | G | Tempo di reazione: 10ms | ||
EMI/EMC | EMI: EN50081-1/-2; Contabilità elettromagnetica: EN50082-2 | |||
Informazioni di ordinazione
Lunghezza-pacchetto porto-elettrico del collegamento-cavo di GX-Tipo-Gamma-Uscita-Potere-pressione
