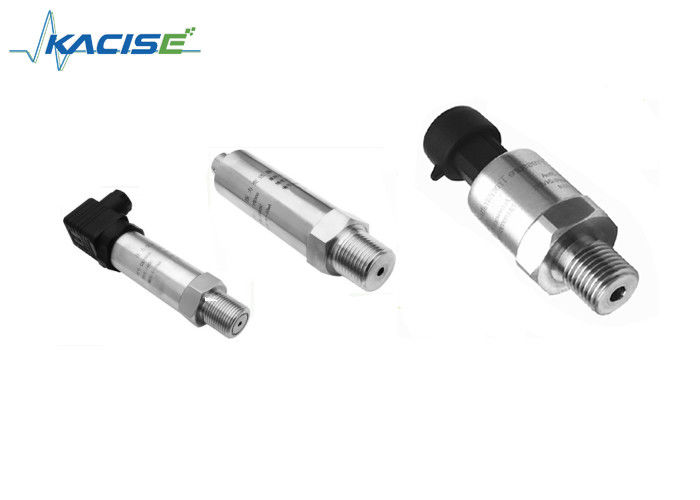

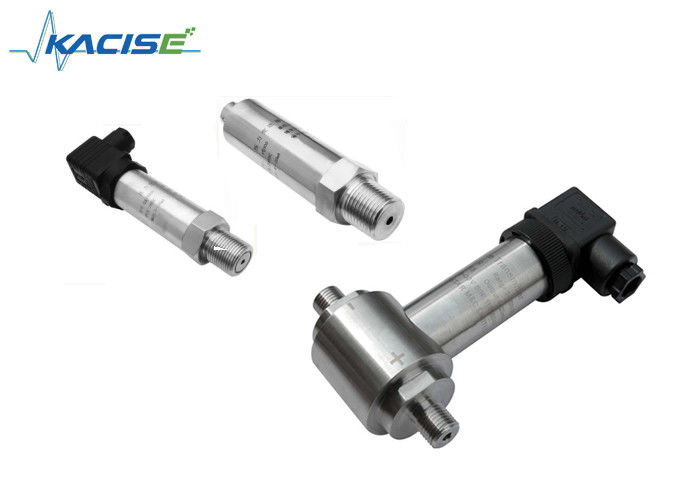

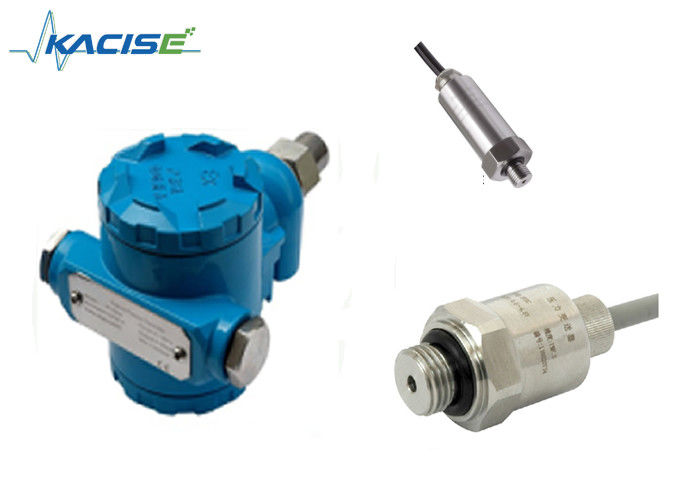

GXPS-serie ±0.1Accuracy resistenti a temperatura elevata del moltiplicatore di pressione 150℃ con RoHS compiacente per gas naturale

GXPS-serie ±0.1Accuracy resistenti a temperatura elevata del moltiplicatore di pressione 150℃ con RoHS compiacente per gas naturale

    • GXPS-Series ±0.1Accuracy Resistant to High Temperature of 150℃ Pressure Transmitter with RoHS Compliant for Natural Gas
    • GXPS-Series ±0.1Accuracy Resistant to High Temperature of 150℃ Pressure Transmitter with RoHS Compliant for Natural Gas
    • GXPS-Series ±0.1Accuracy Resistant to High Temperature of 150℃ Pressure Transmitter with RoHS Compliant for Natural Gas
    • GXPS-Series ±0.1Accuracy Resistant to High Temperature of 150℃ Pressure Transmitter with RoHS Compliant for Natural Gas
  • GXPS-Series ±0.1Accuracy Resistant to High Temperature of 150℃ Pressure Transmitter with RoHS Compliant for Natural Gas

    Dettagli:

    Luogo di origine: La Cina
    Marca: Kacise
    Certificazione: Intrinsically safe, explosion proof, CE certificate
    Numero di modello: GXPS800

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 1 Piece / Pieces
    Prezzo: negotiable
    Imballaggi particolari: ogni unità ha singola scatola e tutte le scatole sono imballate in imballaggi di serie o i clienti r
    Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
    Capacità di alimentazione: 2000 pezzi/pezzi alla settimana
    Contattaci
    Descrizione di prodotto dettagliata
    Range di pressione: -0,1… - 0.01MPa ...... 200MPa Accuratezza: ±0.1%F.S, ±0.25%F.S, ±0.5%F.S
    Segnale in uscita: 4~20mA 0~20mA 0~10mA 0~5V 0~10V Alimentazione: 12~30Vdc 12~30Vdc
    Gamma dell'esposizione: -999~1999 Temperatura di esercizio: -50°C~150°C
    Evidenziare:

    high accuracy pressure sensor

    ,

    piezoresistive pressure transmitter

    GXPS-serie ±0.1Accuracy resistenti a temperatura elevata del moltiplicatore di pressione 150℃ con RoHS compiacente per il dispositivo di archiviazione del gas naturale



    Applicazione



    • Macchinario di costruzione
    • Motore per veicoli
    • Motore comune della ferrovia di alta pressione
    • Ambiente ad alta temperatura e freddo
    • Misura di pressione di olio del pozzo profondo
    • Prova di pressione della caldaia
    • Dispositivo di archiviazione del gas naturale
    • Lubrificazione idraulica



    Caratteristica



    • ±0.1, ±0.25, ±0.5%F.S
    • Farfugliare il centro del film
    • Resistente a temperatura elevata di 150℃
    • Completamente saldato, no anello «della O» -
    • Vari connettore e canale di compressione
    • Non uscita corrente bifilare di polarità
    • Uscita di CA e di CC
    • Di per sé sicuro, protetto contro le esplosioni, certificato del CE
    • RoHS compiacente



    Introduzione



    Il moltiplicatore di pressione farfugliato serie del film GXPS800 è una gamma ad alta temperatura e vasta, prodotti di alta precisione. Ampiamente usato in gas, rilevazione liquida di pressione, quali acqua, petrolio, liquidi corrosivi delicati e gas.

    Il centro farfugliato del film si riferisce all'uso dei metodi chimici, nel corpo del centro sul corpo elastico con i metodi chimici, farfugliare uno strato dell'isolante, farfugliare seguito sull'uso di un insieme delle misure sull'isolante metal leggermente il ponte di Wheatstone e le resistenze compensanti della temperatura ed infine coperto di strato di materiale isolante sopra la resistenza a film metallico. Quando il corpo del centro tramite deformazione dell'elastomero di pressione si presenta nel corpo elastico, un film sottile del metallo, un ponte di Wheatstone farfugliare con la deformazione accade per produrre un'uscita lineare.



    Definizione elettronica dei segnali e dell'interfaccia





    GXPS-serie ±0.1Accuracy resistenti a temperatura elevata del moltiplicatore di pressione 150℃ con RoHS compiacente per gas naturale 0



    Collegamento elettrico
    cavo 2 cavo 3 cavo 4 Cavo Hirschmann Spina dell'aria
    Potere Potere Power+ Rosso 1 1
    Uscita Uscita Output+ Blu 2 2
      Terra di potere Elettrico Il nero 3 3
        Uscita Verde
    Schermato schermato Schermato Giallo   4

    Parametro



    Spec. Valore
    Campo di pressione -0,1….- 0.01MPa ...... 200MPa
    Pressione del carico pressione di valore nominale di 2 volte (1.5X)
    Pressione della rottura pressione di valore nominale di 4 volte (3X)
    Accuratezza ±0.1%F.S, ±0.25%F.S, ±0.5%F.S
    Stabilità Valore tipico 0.25%F.S/year, massimo 0,4% F.S
    Temperatura di funzionamento -50°C~150°C
    Temperatura della compensazione -20°C~120°C
    Compatibilità media Tutto il compatibile medio caustico con 1Cr18Ni9Ti
    Prestazione elettrica 2 sistema del cavo del cavo system3/4
    Segnale in uscita 4~20mA, 0~20mA, 0~10mA, 0~5V 0~10V
    Alimentazione elettrica 12~30Vdc, 0-30VDC, 1-5V, 0.5-3V
    Pressione del carico (U-10)/0,02 (Ω) > 20kΩ
    Isolamento > 100M Ω@50V
    Forza elettrica 500V@60 in secondo luogo
    Vibrazione/impatto 10g/5~2000Hz, seno 11ms delle asce X/Y/Z20g
    Bene durevole di pressione 2×106pressure cerchio @25°C
    Collegamento elettrico Hirsmann, aria tappa, riparato il cavo, cavo della prova dell'acqua
    Gamma dell'esposizione -999~1999
    Canale di compressione M20×1.5, G1/4, G1/2, R1/2, NPT1/2, NPT1/4
    Tipo di pressione G, S Tempo di reazione: 10ms
    EMI/EMC EMI: EN50081-1/-2; Contabilità elettromagnetica: EN50082-2
